kisssoft2022蜗轮蜗杆是不是有BUG

ottosong · 发表于 2023-4-3 22:08

您需要登录才可以下载或查看，没有账号？注册

x

例如，蜗杆齿数Z1=1，m=1，导程角3.18度，蜗轮齿数62，中心距40，这样的蜗轮无法产生3D模型

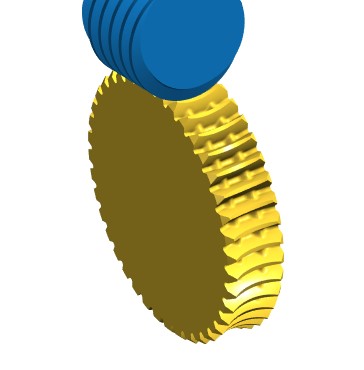

如果，蜗轮齿数修改成Z2=40，产生的蜗轮3D模型有问题，见附件。
真心求教

tower_cqu · 发表于 2023-4-4 11:15

可以的，你参数设置可能不合理

guttadz · 发表于 2023-4-6 11:43

请教各位大佬，kisssoft 2022 win7系统能上吗？

tower_cqu · 发表于 2023-4-6 20:07

guttadz 发表于 2023-4-6 11:43
请教各位大佬，kisssoft 2022 win7系统能上吗？

WIN7能用

guttadz · 发表于 2023-4-7 08:19

tower_cqu 发表于 2023-4-6 20:07
WIN7能用

好的，谢谢大佬。

ottosong · 发表于 2023-4-7 22:58

tower_cqu 发表于 2023-4-4 11:15
可以的，你参数设置可能不合理

虚心想您请教，可否帮忙做一下模数1，蜗杆齿数1，蜗轮齿数62，中心距40的蜗轮蜗杆副吗？

tower_cqu · 发表于 2023-4-8 12:09

ottosong 发表于 2023-4-7 22:58
虚心想您请教，可否帮忙做一下模数1，蜗杆齿数1，蜗轮齿数62，中心距40的蜗轮蜗杆副吗？

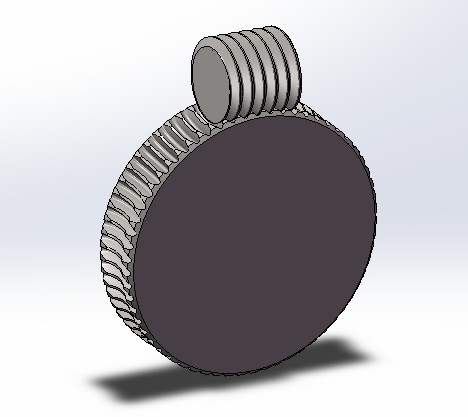

可以导出模型

mrmrw · 发表于 2023-4-8 15:12

ks蜗杆蜗轮副的设计，需要选择蜗杆类型！导出的时候可以保存x_t格式的！不要直接用输出sw格式的，sw格式的不是精确的齿形，只是示意的！包络的还是x_t格式的准确！

ottosong · 发表于 2023-4-9 00:49

tower_cqu 发表于 2023-4-8 12:09
可以导出模型

拜托帮我看看，我是在哪里设置出错了？

tower_cqu · 发表于 2023-4-9 09:14

mrmrw 发表于 2023-4-8 15:12
ks蜗杆蜗轮副的设计，需要选择蜗杆类型！导出的时候可以保存x_t格式的！不要直接用输出sw格式的，sw格式的 ...

嗯，就是X_T的模型，直接导出是斜齿轮示意模型。
