KISSsys建2挡双中间轴功率分流变速箱，无法设置分流系数

323xiaohui

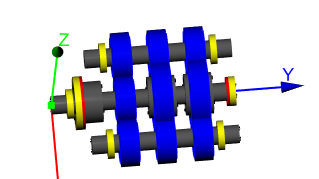

      要建一个2挡双中间轴功率分流变速箱，就是输入轴上常啮合主动轮分别和两个中间轴上的常啮合被动轮啮合，然后两个中间轴上的挡位（1挡或2挡）主动齿轮和输出轴上的挡位被动齿轮啮合，设置功率分流系数的时候总是出错；我试过如果只有1个挡位，分流系数设置没问题，2个挡位的时候就不行了，不知道怎么弄了，有哪位弄过这样的模型吗？

wucy1015

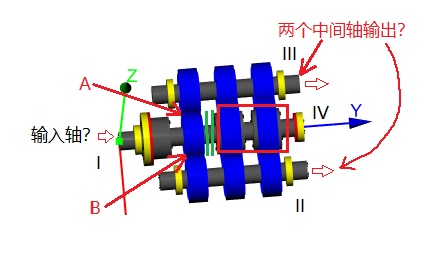

没太看明白你的这个功率流。
按照我的理解估计是I轴输入，II和III轴输出，
如果是这样的话，那红框里的齿轮以及配对啮合的齿轮都可以不要了。
只是啮合点A和B传递的功率不一样而已。
如果要换档，可以在A,B啮合点被动轮处加个离合器就可以了。

323xiaohui

I轴输入，各分50%功率给II轴和III轴，然后II轴和III轴再汇合到IV轴，最终是IV轴输出的

wucy1015

两个挡位，一个中间轴就可以了啊，II轴或者III轴要去掉一个，为啥搞两个中间轴？
另外I轴和IV轴要从中间两根绿线的地方断开，然后用轴承支撑，现在从图上看你这两根轴连成一体了。

Leocrrc

你好，你的这个问题解决没有？请教一下分流系数怎么设置？我只有一个挡位传动还没有成功

Leocrrc

请教一下分流系数怎么设置？感谢解惑

323xiaohui

wucy1015 发表于 2023-3-31 13:57
两个挡位，一个中间轴就可以了啊，II轴或者III轴要去掉一个，为啥搞两个中间轴？
另外I轴和IV轴要从中间两 ...

双中间轴，可以实现理论50%-50%的功率分流，这样中心距小了，齿宽也小了，目前重卡等变速箱都是双中间轴的结构；

是的，I轴和IV轴是断开的有轴承支撑的，上面的图片里没有显示出轴承；

323xiaohui

Leocrrc 发表于 2023-3-31 16:02
请教一下分流系数怎么设置？感谢解惑

右击system,有个define powersplit，可以定义分流系数；

Leocrrc

323xiaohui 发表于 2023-3-31 18:54
右击system,有个define powersplit，可以定义分流系数；

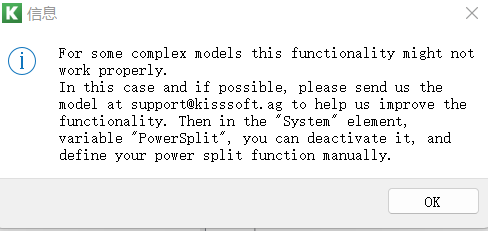

感谢您的指导，提示有一个这样的错误，麻烦您再指导下。

Leocrrc

323xiaohui 发表于 2023-3-31 18:54
右击system,有个define powersplit，可以定义分流系数；

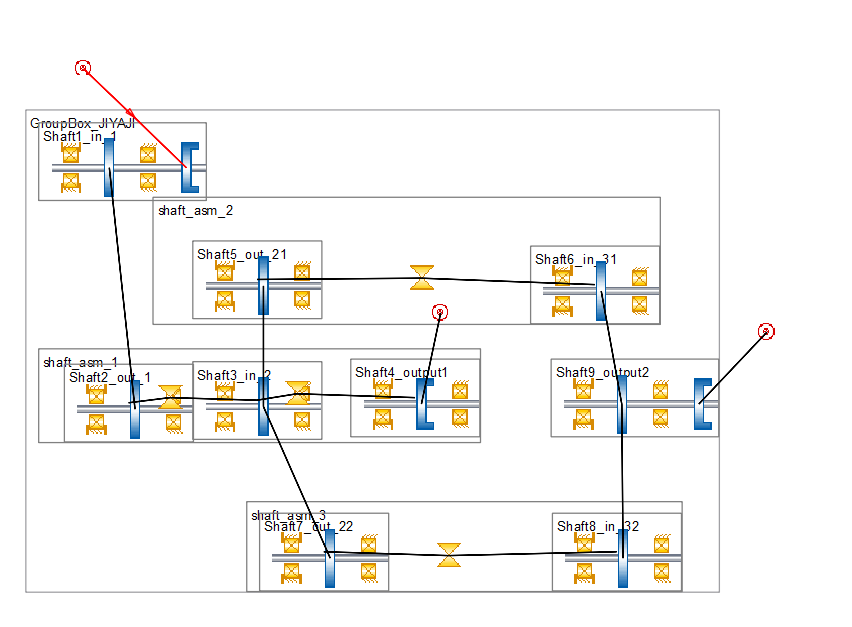

模型如图，麻烦帮忙分析下什么地方的原因，谢谢。
