行星轮

g780103

两组参数：模数2， 太阳轮齿数17，行星轮数,83， 内齿圈,185   啮合距为102 ；
                 模数3.5， 太阳轮齿数15，行星轮数44， 内齿圈106   啮合距为106 ；

求变位系数X1 X2 X3及齿轮公法线尺寸与内齿轮跨棒距尺寸？

mwp2022

跨棒距尺寸 得根据侧隙要求定啊

FES123

两组行星轮都不能均布。

jessi_zhang

不符合行星齿轮的配齿条件。（太阳齿数+内齿圈齿数）能被行星轮个数整除。3楼太牛了，我以为行星轮只能均布。

FES123

jessi_zhang 发表于 2023-3-2 00:12
不符合行星齿轮的配齿条件。（太阳齿数+内齿圈齿数）能被行星轮个数整除。3楼太牛了，我以为行星轮只能均布 ...

现丑了，真正牛的是轮坛里的郭老和费老等等老前辈。

g780103

FES123 发表于 2023-3-1 16:43
两组行星轮都不能均布。

谢谢你的意见！我有实物，参数如下
两组参数：模数2， 太阳轮齿数17，行星轮数,83， 内齿圈,185   啮合距为102 ；
                 模数3.5， 太阳轮齿数15，行星轮数44， 内齿圈105   啮合距为106 ；（106改成105）
这两组行星轮都是均布的！并且实物已经应用于实践。

g780103

FES123 发表于 2023-3-1 16:43
两组行星轮都不能均布。

同时我前期也做了一款2级传动的差速器。
两组参数：模数1.75， 太阳轮齿数16，行星轮数79， 内齿圈174   啮合距为82.5 ；
                 模数3， 太阳轮齿数15，行星轮数41， 内齿圈99   啮合距为86.6 ；


已经应用到产品上。（太阳齿数+内齿圈齿数）能被行星轮个数整除，但这参数也不符合这要求！

g780103

FES123 发表于 2023-3-1 16:43
两组行星轮都不能均布。

两组参数：模数2， 太阳轮齿数17，行星轮数,83， 内齿圈,185   啮合距为102 ；
                 模数3.5， 太阳轮齿数15，行星轮数44， 内齿圈106   啮合距为106

185齿的内齿圈实际用的4.5量棒，106内齿圈实际用的7量棒，用你给的量棒不合适！

FES123

g780103 发表于 2023-3-6 09:55
谢谢你的意见！我有实物，参数如下
两组参数：模数2， 太阳轮齿数17，行星轮数,83， 内齿圈,185   啮合 ...

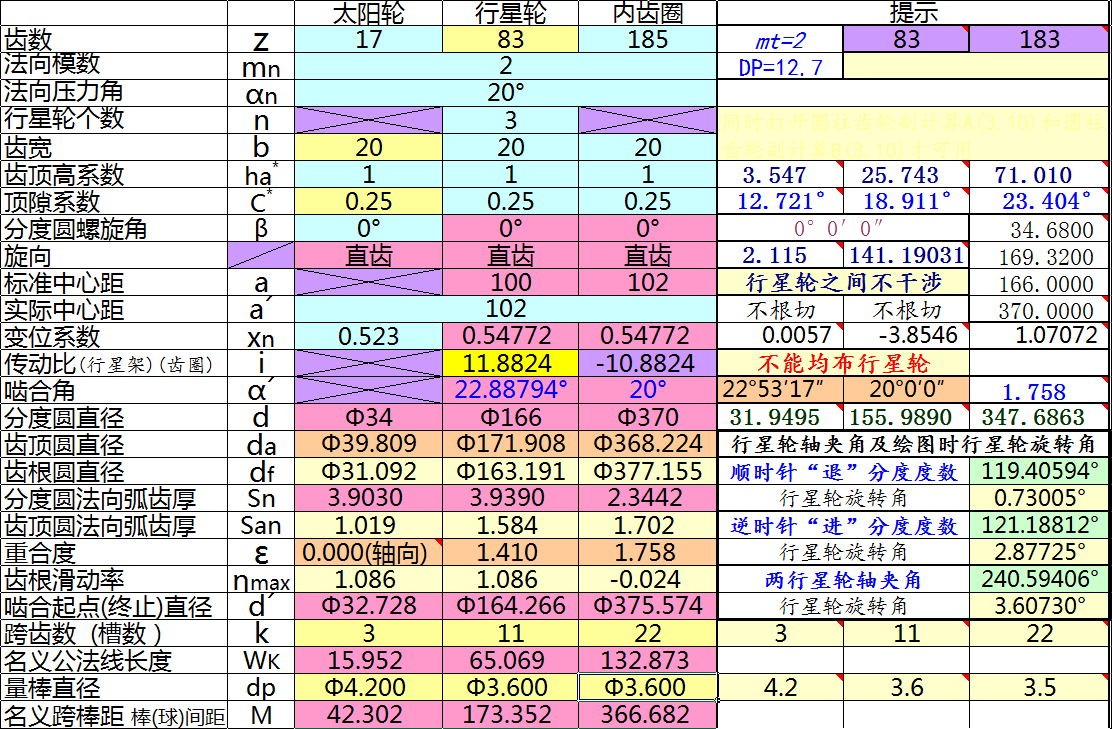

模数2， 太阳轮齿数17，行星轮数,83， 内齿圈,185   啮合距为102 ；行星轮均布或许
是因为齿数多误差小而不明显，理论上是不正确的。



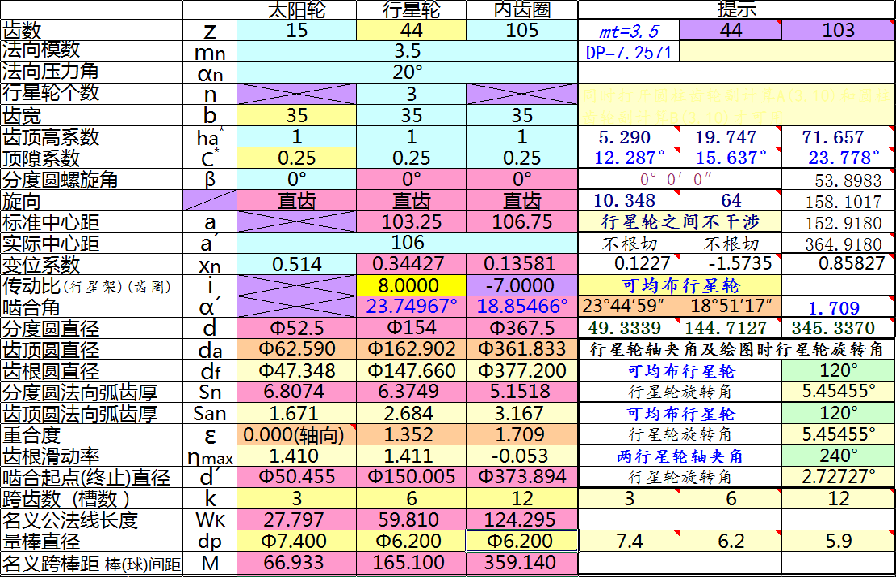

另外修改的另一组：

g780103

FES123 发表于 2023-3-6 16:53
模数2， 太阳轮齿数17，行星轮数,83， 内齿圈,185   啮合距为102 ；行星轮均布或许
是因为齿数多误差小 ...

谢谢指导
