请教好的对刀方案

挑起你的 · 发表于 2023-2-27 16:24

您需要登录才可以下载或查看，没有账号？注册

x

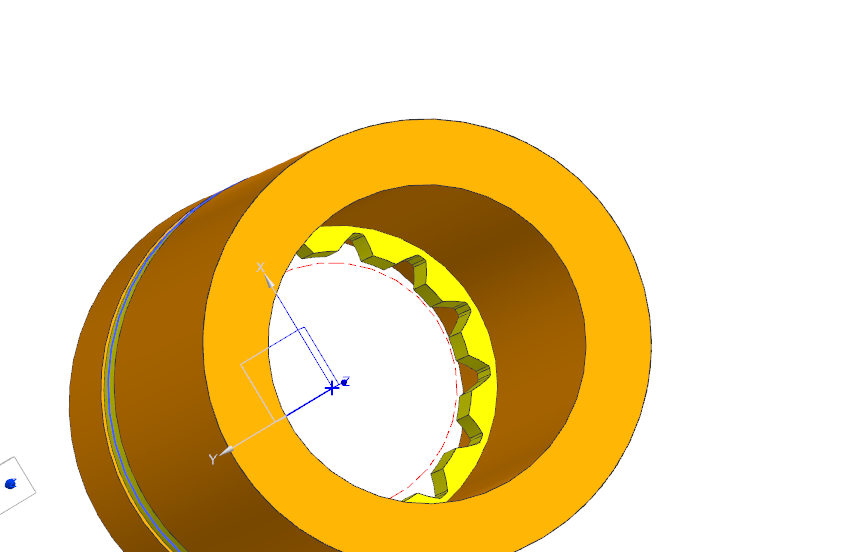

类似图中深筒结构的花键进行热后精插齿，刀具怎么能够精确对刀
磨齿时可用手把着砂轮感受，插齿的话有什么好方法来进行对刀

hrxiaokang · 发表于 2023-2-27 18:08

涂红粉，照镜子，看铁屑，听声音

lengdongfang · 发表于 2023-2-28 07:43

hrxiaokang 发表于 2023-2-27 18:08
涂红粉，照镜子，看铁屑，听声音

精辟！

yongxiangle1969 · 发表于 2023-2-28 09:30

采用定向位的夹具+首件可以用手动对齿

LEADWELL · 发表于 2023-2-28 10:02

首先要保证设备每件的相位一致性（每件刀具与工件的相位）！毛胚件加工一个不拆除，进行齿面工装治具定位！

lengdongfang · 发表于 2023-3-4 08:09

个人觉得是不是按照参数，线切割一个外齿轮，做成一个类似的工装

变速齿轮 · 发表于 2023-3-4 08:37

设计夹具，使夹具上的定位元件与零件的某齿有固定的相位关系，首件手动对刀加工，后面的件通过夹具上的定位元件与工件的任意齿定位

chuandong-chuan · 发表于 2023-3-4 13:48

热后硬拉

海菲鸥 · 发表于 2023-3-7 09:09

回复8楼的，硬拉也需要对齿的

chuandong-chuan · 发表于 2023-3-7 15:04

海菲鸥发表于 2023-3-7 09:09
回复8楼的，硬拉也需要对齿的

硬拉效率比精插效率高太多，但是相应成本更高。
