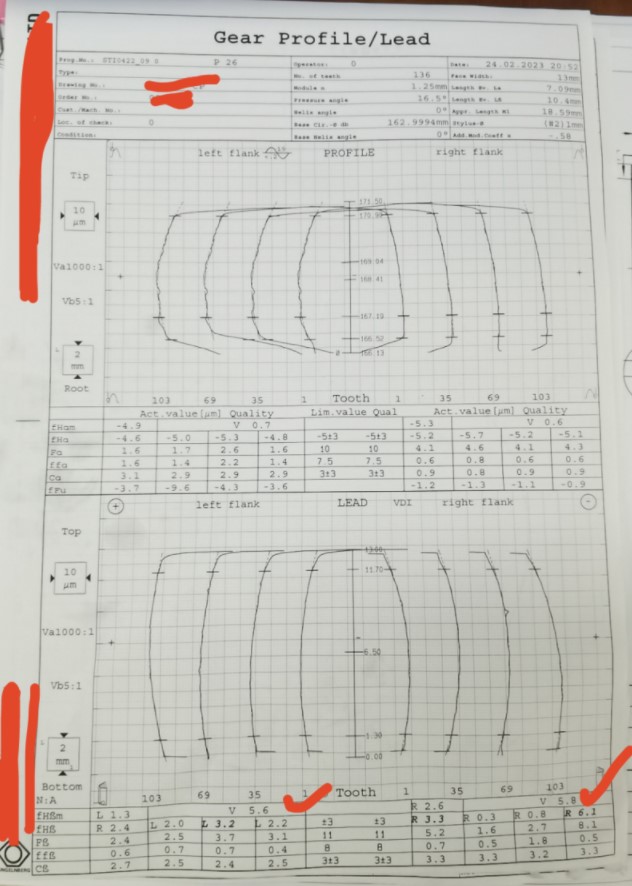

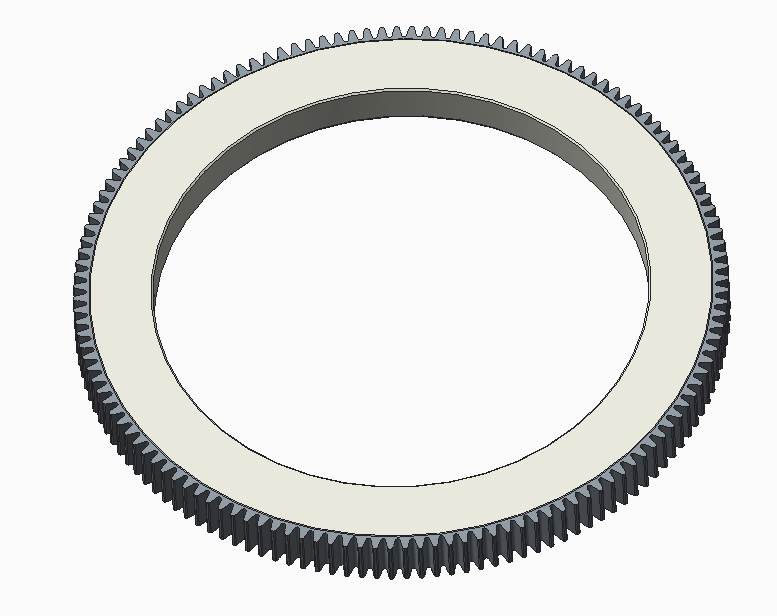

薄壁齿圈，磨齿后齿向V值偏大，一般从哪些方面入手排查啊

mwp2022 · 发表于 2023-2-25 09:59

您需要登录才可以下载或查看，没有账号？注册

x

低碳合金钢渗碳淬火后磨齿

hrxiaokang · 发表于 2023-2-25 15:05

v值什么意思

hrxiaokang · 发表于 2023-2-25 15:06

v值最大最小差值，应该是变形量大

zhoukun639 · 发表于 2023-2-25 16:29

齿向不好，检查一下，是不是基准做的不好？

mwp2022 · 发表于 2023-2-25 19:12

zhoukun639 发表于 2023-2-25 16:29
齿向不好，检查一下，是不是基准做的不好？

是工件端面垂直度大吗？

zhoukun639 · 发表于 2023-2-28 09:13

mwp2022 发表于 2023-2-25 19:12
是工件端面垂直度大吗？

是内孔和定位端面的垂直度，齿向不好一般就是这个原因，或者夹紧导致产品受力不均，形成产品端面的定位基准没有完全贴合，压翘了。

michaelyang · 发表于 2023-2-28 09:51

内孔和端面的垂直度不好

挑起你的 · 发表于 2023-2-28 10:16

加一道粗磨工序，粗磨结束后放到油锅里煮煮，然后再精磨

chuandong-chuan · 发表于 2023-2-28 15:52

5点几缪的V值对薄壁零件来说算不错的了，非要做到像齿形V值那样，
1、排查零件内孔与磨齿定位端面垂直度，0..005以内
2、排查磨齿工装定位面跳动，0.005以内
3、最后再排查是否存在压紧变型情况

海菲鸥 · 发表于 2023-2-28 16:05

齿向v值是fHβ最大和最小的差值，齿形V值是fHα最大和最小的差值
