电驱齿轮接触斑点试验

冬雪 · 发表于 2023-2-8 15:59

您需要登录才可以下载或查看，没有账号？注册

x

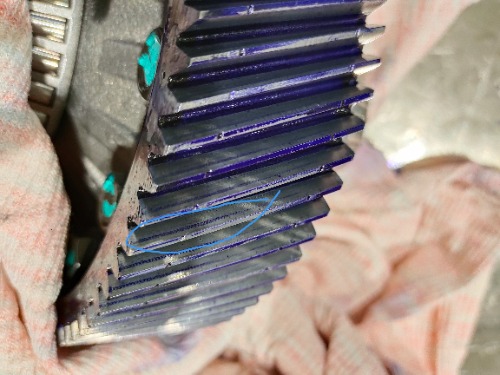

请问各位大神，我们一个电驱在做完接触斑点试验(400Nm)拆解后发现，差速器大饼齿驱动面靠近齿顶位置有一条类似没有啮合到的线，这个大概是什么原因导致的？谢谢！

zengxiaodong · 发表于 2023-2-8 16:19

应该是啮合节圆柱面与齿面的相交线，颜料从齿顶和齿根两侧挤刮向节圆处集中，造成此处颜色加深！

mwp2022 · 发表于 2023-2-8 16:58

磨齿的？不会波纹度大导致的吧？看看齿轮检测报告

mwp2022 · 发表于 2023-2-8 16:58

你们用的什么接触液啊？

mwp2022 · 发表于 2023-2-8 17:00

如果齿形鼓形量太大，顶部修缘太小，也会导致在过渡区出现内凹的情况

二师兄 · 发表于 2023-2-8 20:27

起脊？

冬雪 · 发表于 2023-2-8 20:37

zengxiaodong 发表于 2023-2-8 16:19
应该是啮合节圆柱面与齿面的相交线，颜料从齿顶和齿根两侧挤刮向节圆处集中，造成此处颜色加深！

感谢回复，问题是另外一个面（扭矩200Nm）几乎看不到这样的问题

冬雪 · 发表于 2023-2-8 20:38

mwp2022 发表于 2023-2-8 16:58
磨齿的？不会波纹度大导致的吧？看看齿轮检测报告

齿轮精度报告放大1000倍，没有发现问题

zengxiaodong · 发表于 2023-2-8 23:05

冬雪发表于 2023-2-8 20:37
感谢回复，问题是另外一个面（扭矩200Nm）几乎看不到这样的问题

另外一个齿面这条线会出现在配对的小齿轮上。

冬雪 · 发表于 2023-2-9 16:42

zengxiaodong 发表于 2023-2-8 23:05
另外一个齿面这条线会出现在配对的小齿轮上。

配对齿轮没有发现
