大变位齿轮的滚刀设计问题，等高手们来求解！

per-shaving · 发表于 2022-12-31 00:11

刀疤五发表于 2022-12-30 22:06
解决工件端面齿形与滚刀轴截面齿形的互算，意义不大。
滚刀图纸上一般给出法向齿形，指的是齿条的法 ...

确实如此。因为法向齿形是唯一的，而轴向齿形则因滾刀外径不同而不同。

刀疤五 · 发表于 2022-12-31 10:55

woodykissme 发表于 2022-12-30 22:20
是从工件计算出蜗杆的基本蜗杆螺旋面，然后再求出蜗杆的轴向齿形，只是一种描述方式。

但是实际加工出 ...

滚刀铲磨机床均提供一个功能：输入或导入滚刀法向齿形（齿条），滚刀外径，槽数，铲背量等，计算砂轮的齿形。由此砂轮铲出的滚刀刃口是位于基本蜗杆曲面上的。

工件端面齿形计算蜗杆齿面，下面2个问题就不好办。
1.蜗杆齿形表达：为表达蜗杆，只能采用轴截面齿形，工件是渐开线，蜗杆轴截面齿形是曲线。
2.工件的端面展成图。

woodykissme · 发表于 2022-12-31 18:44

per-shaving 发表于 2022-12-31 00:11
确实如此。因为法向齿形是唯一的，而轴向齿形则因滾刀外径不同而不同。

这里的法向齿形不是唯一的

zengxiaodong · 发表于 2023-1-31 03:41

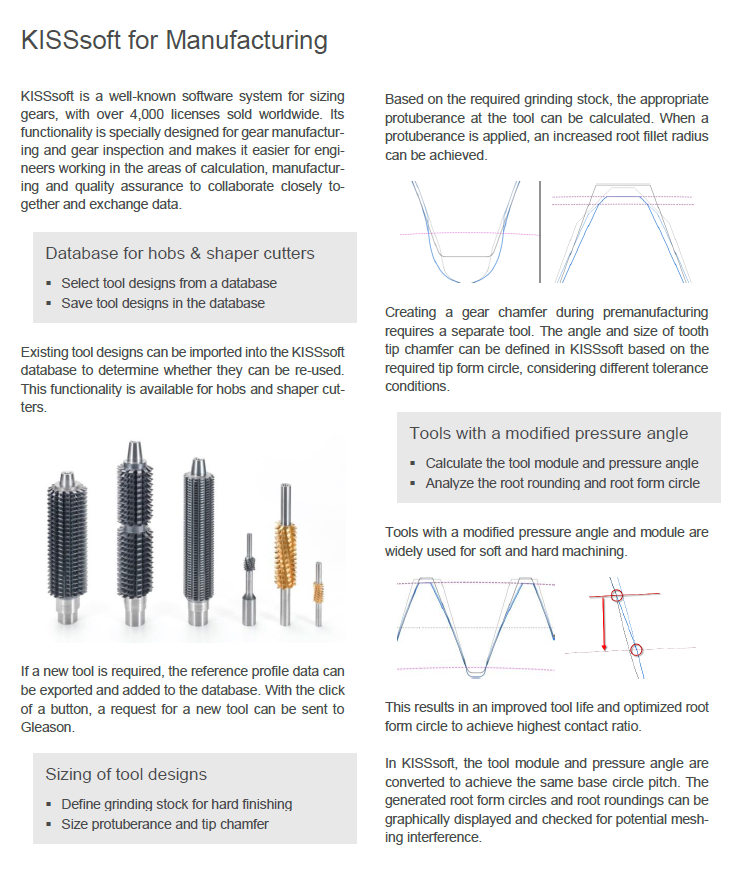

Flyer-KISSsoft_Manufacturing_Website-en-v00-jl-public.pdf (470.63 KB, 下载次数: 5)

woodykissme · 发表于 2023-8-10 12:52

kisssoft的计算完全是按平面啮合计算的
