高精度光栅测长机精密测量轴承直径

szzhongtu5

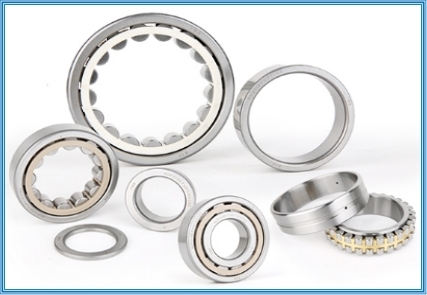

薄壁轴承以其特殊的高精度、轻量化、配线空间大等优势广泛用于工业机器人、航空飞行器、航天卫星、医疗等产品领域，是实现装备轻量化的关键部件。

薄壁轴承的截面积较小，使其径向壁厚小，刚性差，检测过程极易产生较大的径向变形；依据国内现有技术经验，在进行1.5mm左右壁厚、直径150mm左右轴承直径检测时，测力0.5N产生的变形量接近6-10μm，大部分量仪（包括杠杆表）无法进行薄壁轴承2μm以下精度的直径参数检测。

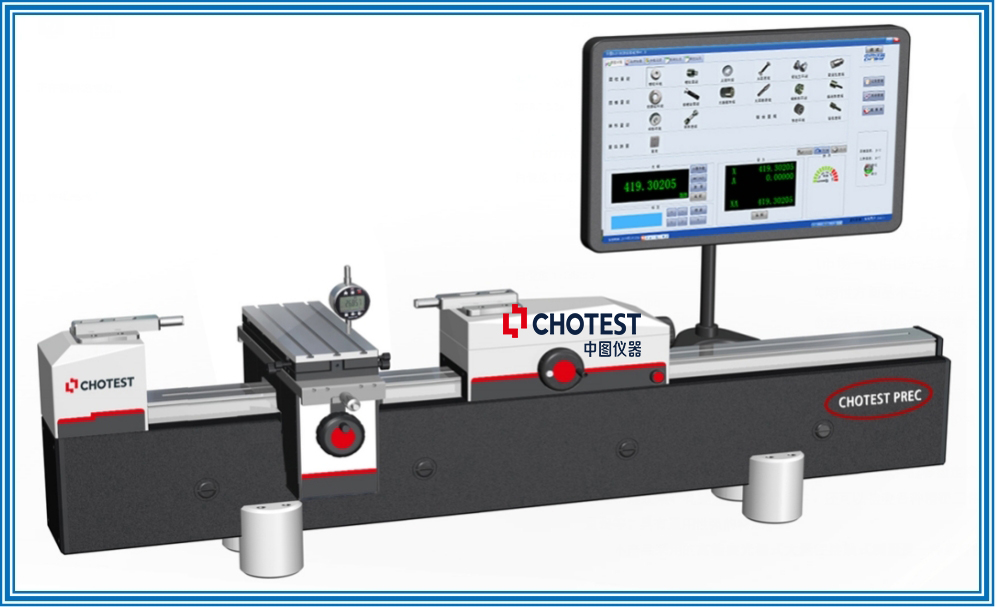

SJ51系列高精度光栅测长机设计了薄壁轴承测量功能，0.02-0.05N级测力传感软件系统，保障了薄壁轴承的不变形测量，使用特殊结构夹具保障装夹不变形，采用大红宝石球头微小测力接触式测量保证0.2-0.3μm的微小测力变形，并通过软件测力补偿，完成测力修正补偿，真正做到”零 ”测力修正。

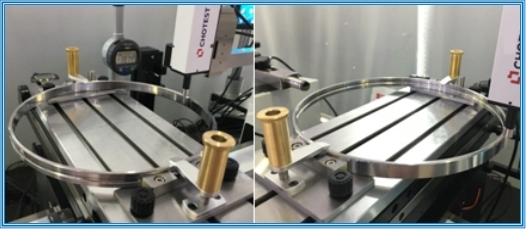

下面采用SJ51系列高精度光栅测长机对薄壁轴承内圈内径，外圈外径尺寸测量：

实际测量结果：

测长机产品优势
综合面广的测长机功能，可校准检定长度类几乎所有的量具量规；
超便捷轻松的操作体验，软件流程及移动操作方便；
多功能开放式软件修正补偿，包含光栅修正、温度补偿、零变形测力补偿、螺纹参数（螺旋升角、牙形角）等补偿；
多种语言模式切换软件（中文、俄语、英语、日文等），完善的软件数据库；
超高精度测量，超高工艺水平的测头测帽制作，无需调零即可直接测量。

测长机常规系列

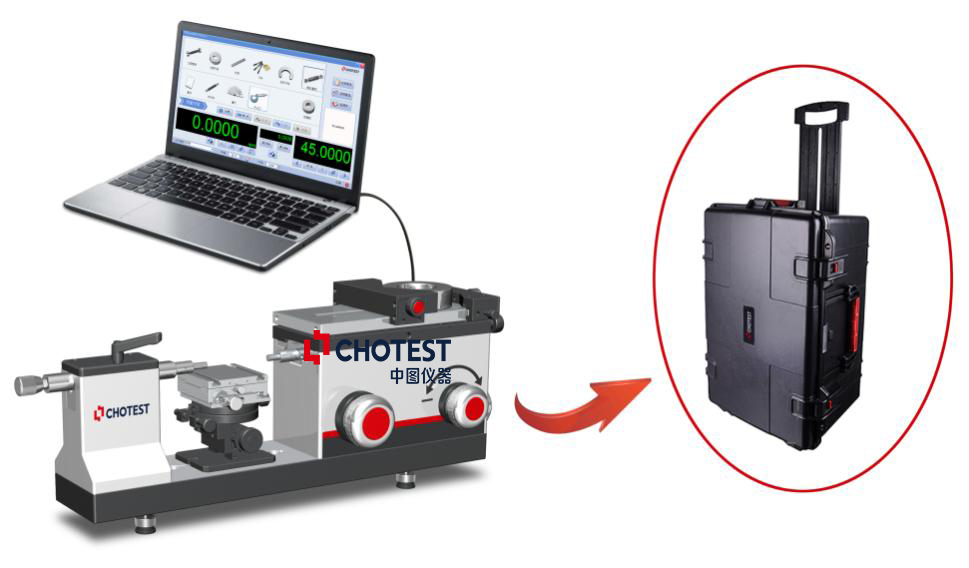

SJ5120系列便携式光栅测长机

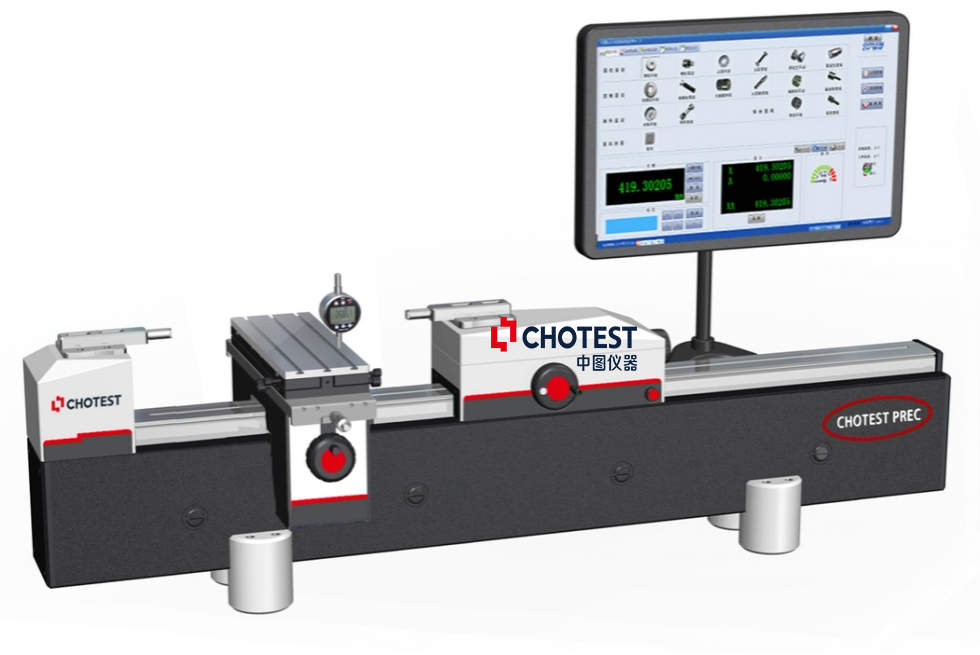

SJ5100系列手动光栅测长机

SJ5180系列手动激光测长机

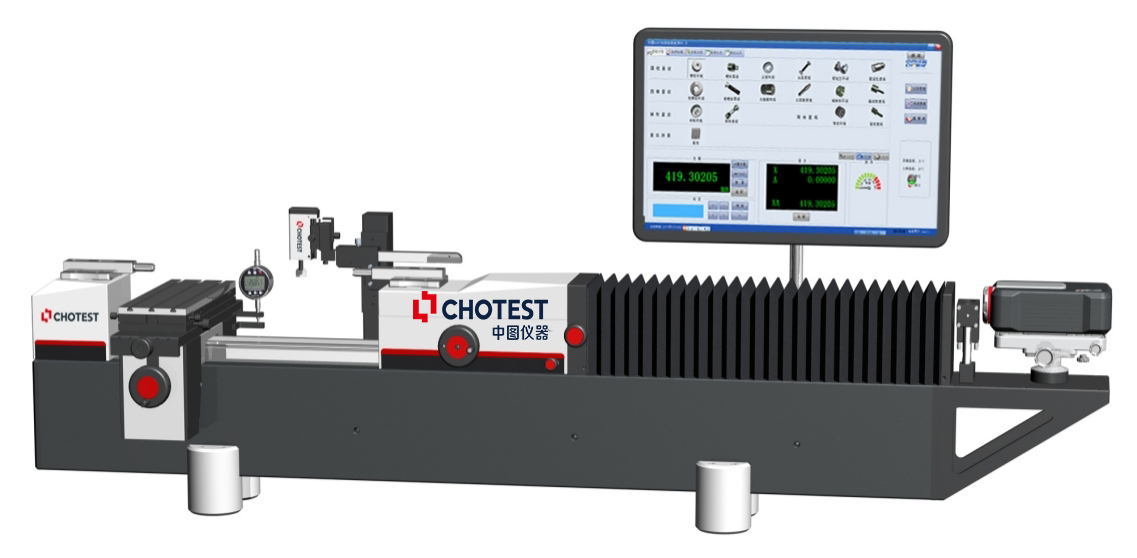

SJ5160系列高精度全自动光栅测长机
