大佬们，客户给了这些齿轮参数，但是不会算啊

longgulei · 发表于 2022-12-16 15:06

公法线写错了吧，估计是17.24

ylp6517 · 发表于 2022-12-20 09:53

公法线长度可能有错

shanyoumuxi · 发表于 2023-1-8 14:28

公法线给的有误，否则负变位太大

hyfjy · 发表于 2023-1-10 16:44

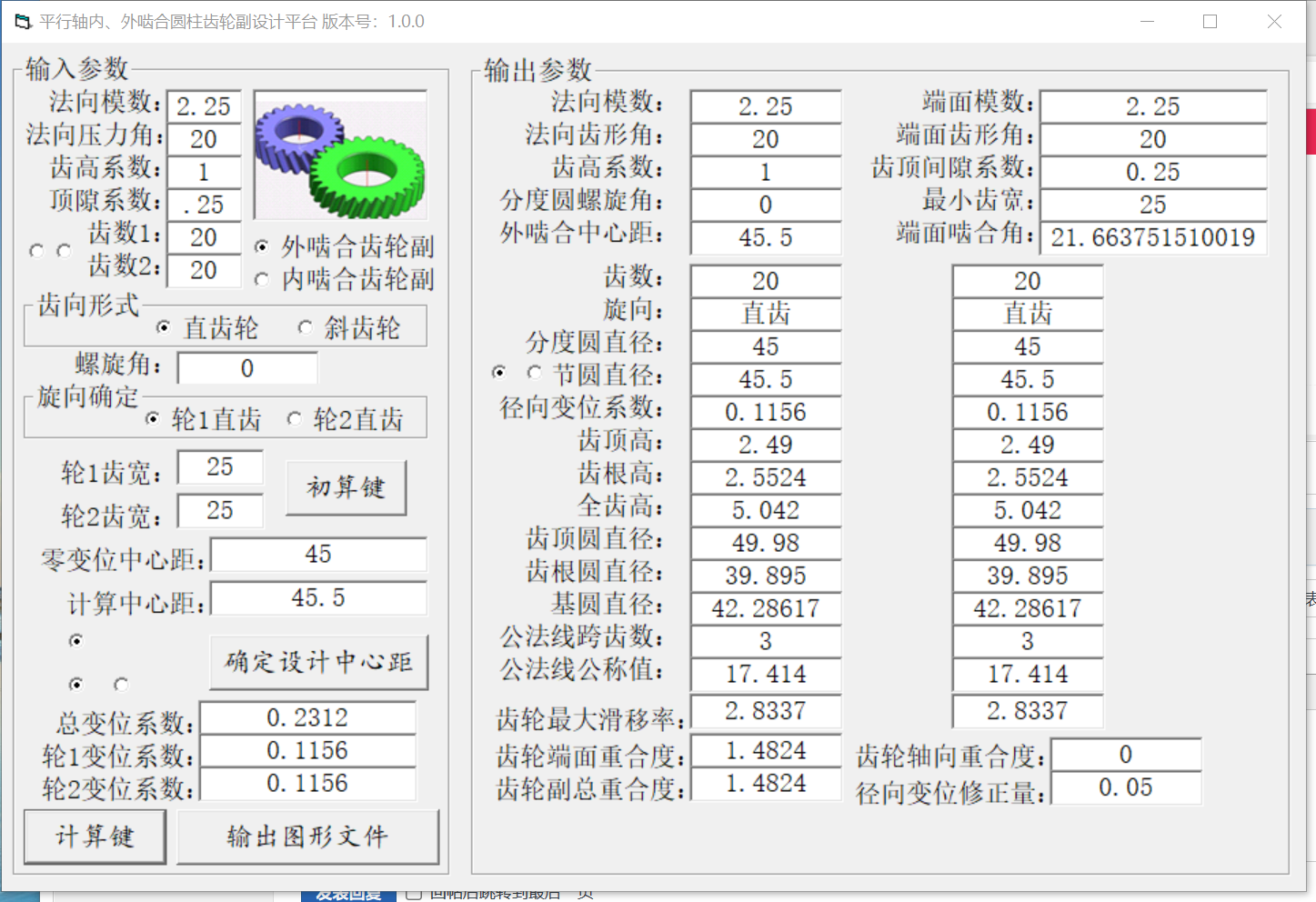

供参考

lelele654 · 发表于 2023-1-16 17:32

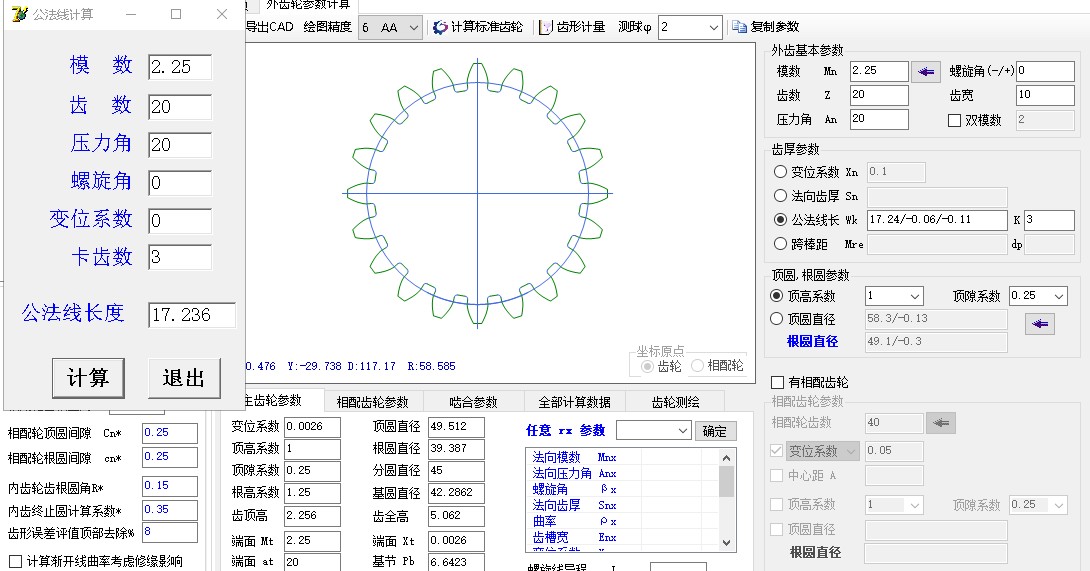

我可以帮你计算一下

zzfjct · 发表于 2023-2-24 21:19

12楼的计算数据基本正确，公法线长度为17.24，变位系数为0.1，毫无疑义！
顶圆直径大于标准值，一定是正变位。20齿的变位系数如果达到-1.2969，根切得不成样子了。
根据顶圆直径可以判断为正变位，根据公法线长度可以判断为负变位。既然负变位不可能，就一定是公法线长度搞错了，是正变位无疑。
