请问如何把花键轴用3D软件画出来？

nanhua712 · 发表于 2022-11-15 09:47

您需要登录才可以下载或查看，没有账号？注册

x

请问各位，有个这样的花键轴图，我需要做出配套的花键齿，机加工师傅不懂，需要我导出花键齿的dxf图纸。

用什么软件能画出这个花键轴的图纸？然后再导出花键齿的图纸？网站上有说可以用 kisssoft导出，可是用了好几篇都没找到怎么生成，特求助，谢谢

jacmwg · 发表于 2022-11-17 13:18

可以在kisssoft按参数输入花键参数，直接用KISSSOFT导出dxf格式的文件啊

nanhua712 · 发表于 2022-11-17 17:56

jacmwg 发表于 2022-11-17 13:18
可以在kisssoft按参数输入花键参数，直接用KISSSOFT导出dxf格式的文件啊

能请教一下吗？怎么输入参数，我看了一下分度圆直径 35.983，齿数12 ，这种怎么生成？

感觉不是中国的标准？中国的标准是用 ISO标准吧？

有点带小数的标准，ANSI SAE渐开线标准吗？渐开线标准在哪里有资料可以学习

zhouqi · 发表于 2022-11-18 08:24

花键齿指的是与花键轴配合的内花键吗？你说的我没看懂

nanhua712 · 发表于 2022-11-18 08:38

zhouqi 发表于 2022-11-18 08:24
花键齿指的是与花键轴配合的内花键吗？你说的我没看懂

是的，是与花键轴配合的内花键

zhouqi · 发表于 2022-11-18 08:42

查花键标准就行

zhouqi · 发表于 2022-11-18 08:46

nanhua712 发表于 2022-11-18 08:38
是的，是与花键轴配合的内花键

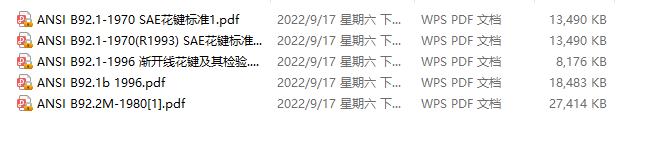

查这几个标准就行，我这加密啦没法发给你

nanhua712 · 发表于 2022-11-18 08:51

zhouqi 发表于 2022-11-18 08:46
查这几个标准就行，我这加密啦没法发给你

在哪里查哈？我找了好多地方，下载不到这几个标准。能不能想个办法，共享看看
