求直齿面齿轮建模

cft · 发表于 2022-7-21 15:17

您需要登录才可以下载或查看，没有账号？注册

x

逛了一天论坛，还是不会弄。
那位好心大哥可以帮忙建一下3D模型
参数：

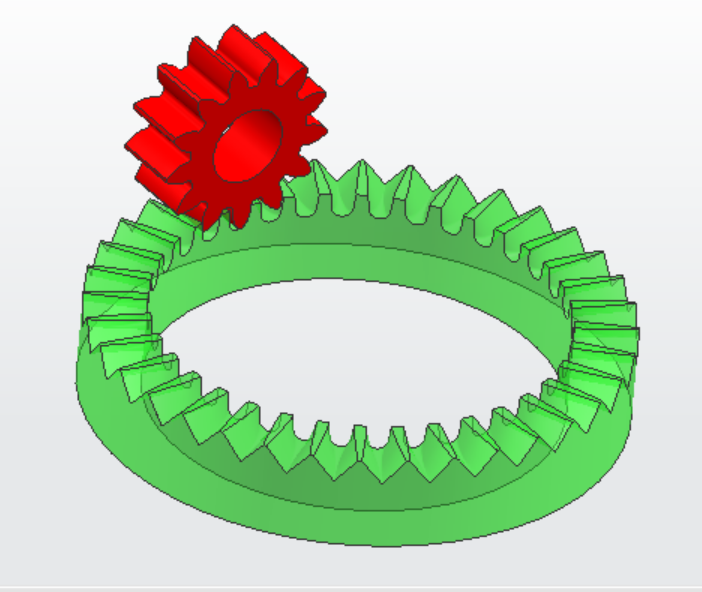

小直齿轮：13齿、0.6模、压力角20°、厚度10mm
面齿轮：齿数36齿、0.6模，外径25mm，内径20mm
材质：碳钢。

hyfjy · 发表于 2022-7-21 19:48

小径可以再加大点才好，大径也可以再加大点

cft · 发表于 2022-7-25 14:41

hyfjy 发表于 2022-7-21 19:48
小径可以再加大点才好，大径也可以再加大点

请问费老，像这个齿数与模数，这个面齿轮的内外径要做到多少比较合适？

hyfjy · 发表于 2022-7-25 16:58

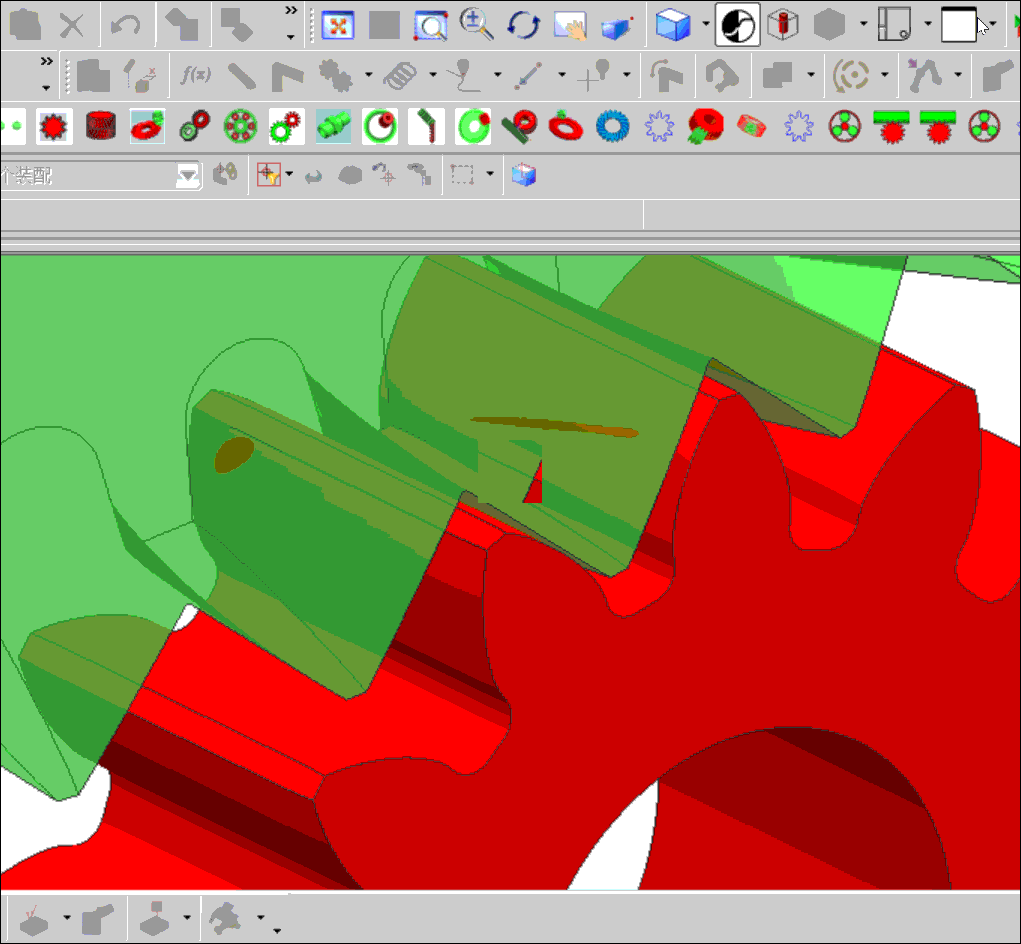

小齿轮应该有点正的变位系数，取0,35左右比较合适，同时，面齿轮的小圆直径可以做到20.5,大径可以做到26.5，


hyfjy · 发表于 2022-7-25 17:08

cft · 发表于 2022-7-26 09:40

hyfjy 发表于 2022-7-25 17:08

感谢费老的解答
另外，对于这对直齿面齿轮组安装敏感度上，当小齿轮向上偏移了0.1~0.15mm。
传动效率上会有很大的影响吗？传动噪声是不是会增大？以及面齿轮是不是容易磨损掉？

值楠 · 发表于 2022-7-31 22:03

我最近也在研究这个，不知道信息可以共享一下吗？

1489563506 · 发表于 2022-9-9 19:06

这个建模3D跟网上买的实物差好远的

自由的思想 · 发表于 2022-9-26 15:29

为什么大轮外端齿顶会变尖？

775860379 · 发表于 2022-10-26 11:31

hyfjy 发表于 2022-7-25 17:08

大师，这是什么软件
