渐开线花键大径计算问题

wangzhenghua

渐开线花键齿侧配合，参数如下：

	外花键	内花键
模数	3	3
齿数	32	32
压力角a	30	30
变位系数x	0	0
公差等级	6f	6H

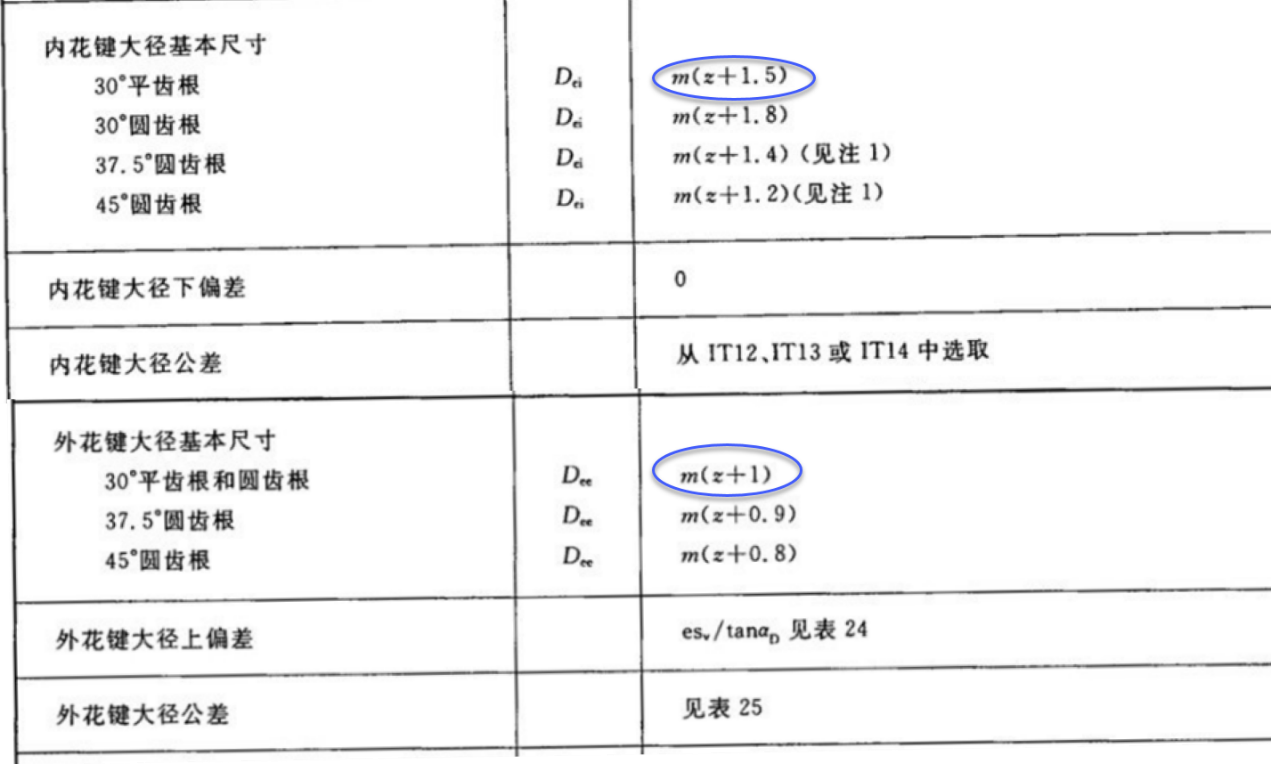

根据GB3478.1公式计算

外花键大径基本尺寸Dee=m(Z+1)=3X(32+1)=99

内花键大径基本尺寸Dei=m(Z+1.5)=3X(32+1.5)=100.5

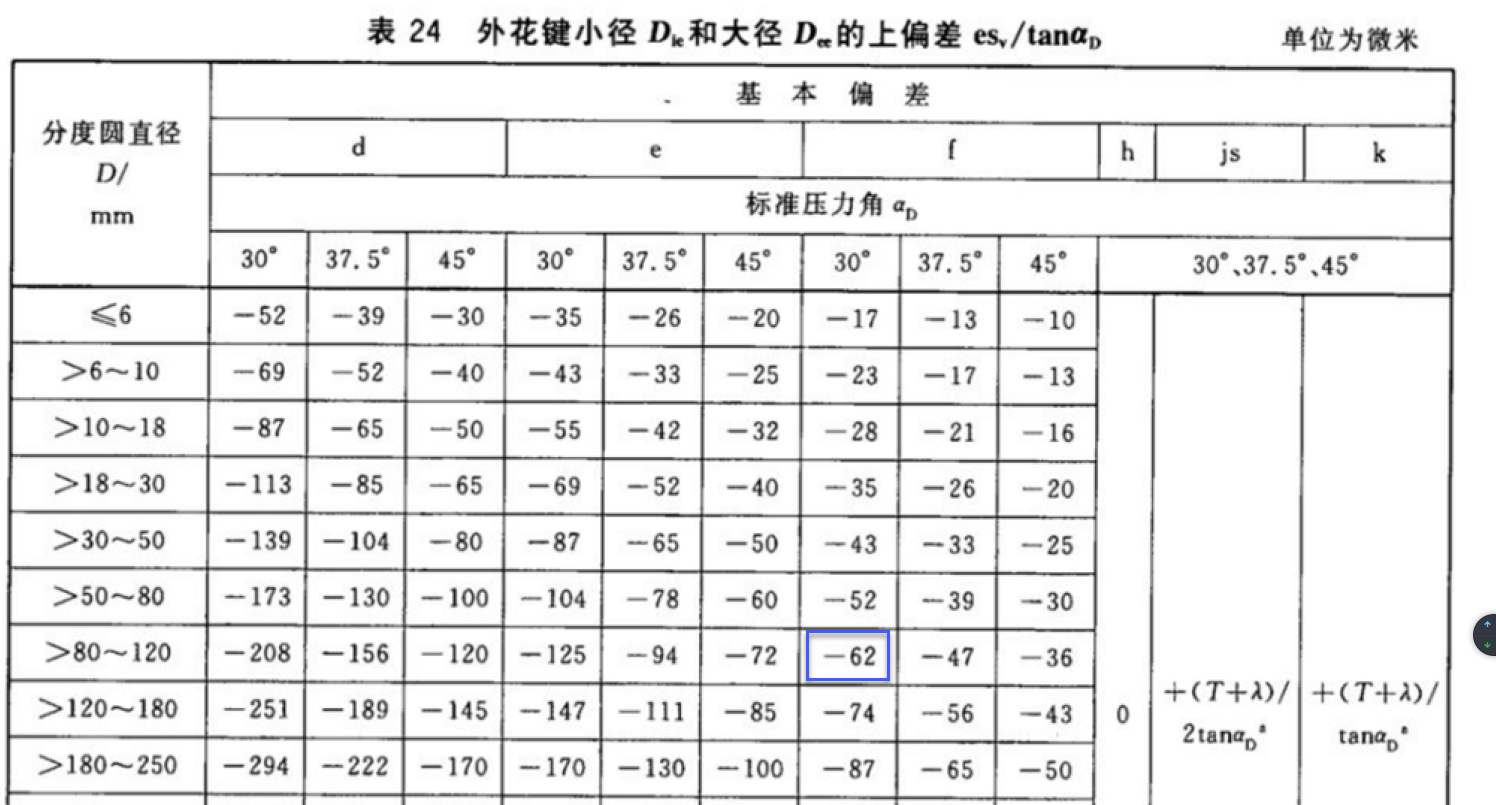

外花键大径上偏差esv/tan(aD)，查表24，-0.062mm

内花键大径下偏差为0

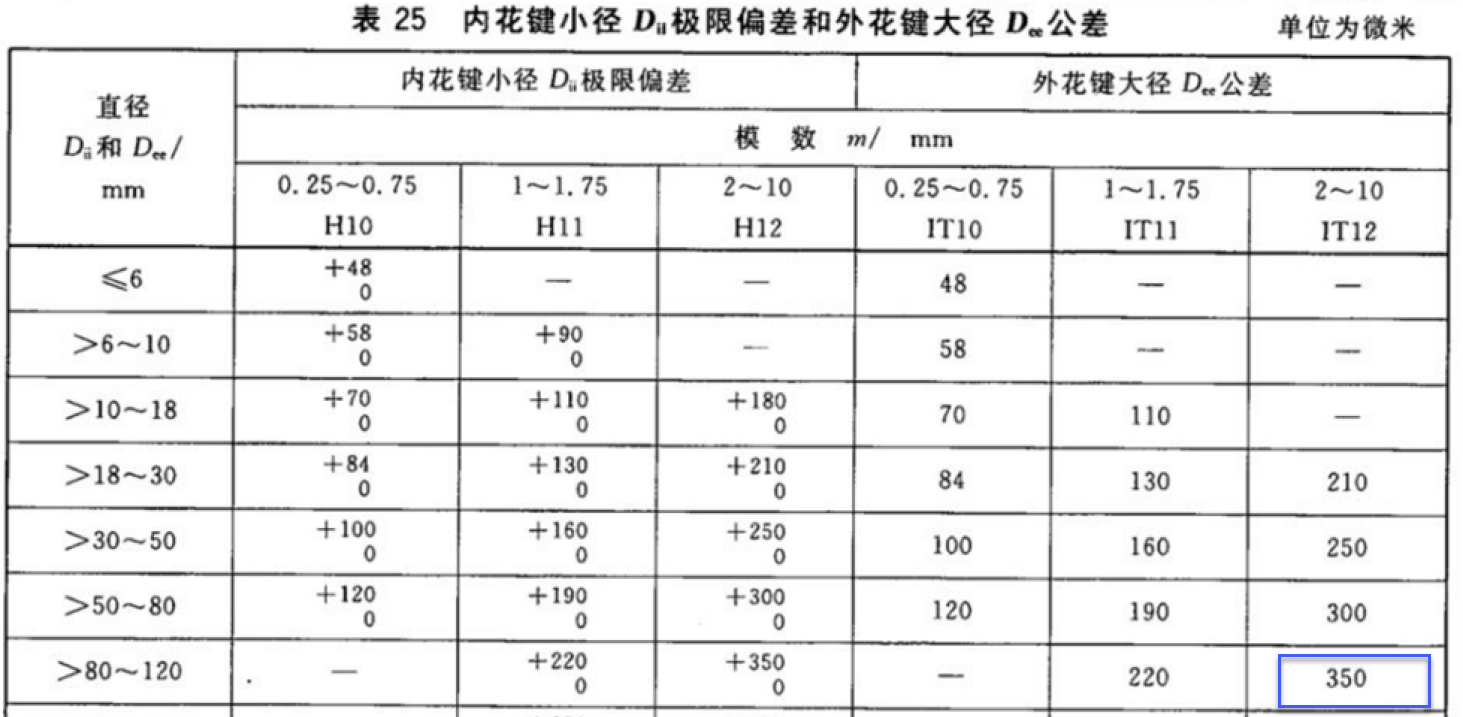

外花键大径公差查表25为0.35mm

内花键大径公差取IT12为0.35mm

计算得外花键大径最大值为99-0.062=98.938

外花键大径最小值为98.938-0.35=98.588

内花键大径最大值为100.5+IT12=100.5+0.35=100.85

内花键大径最小值为100.5+0=100.5

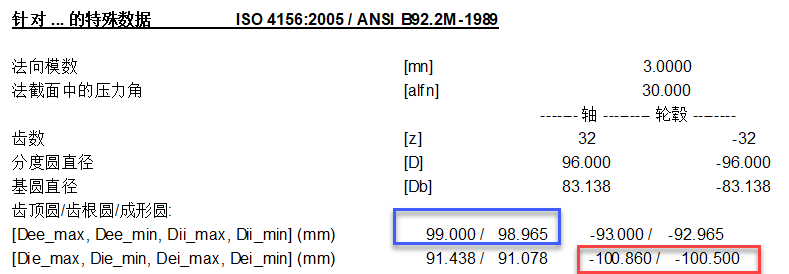

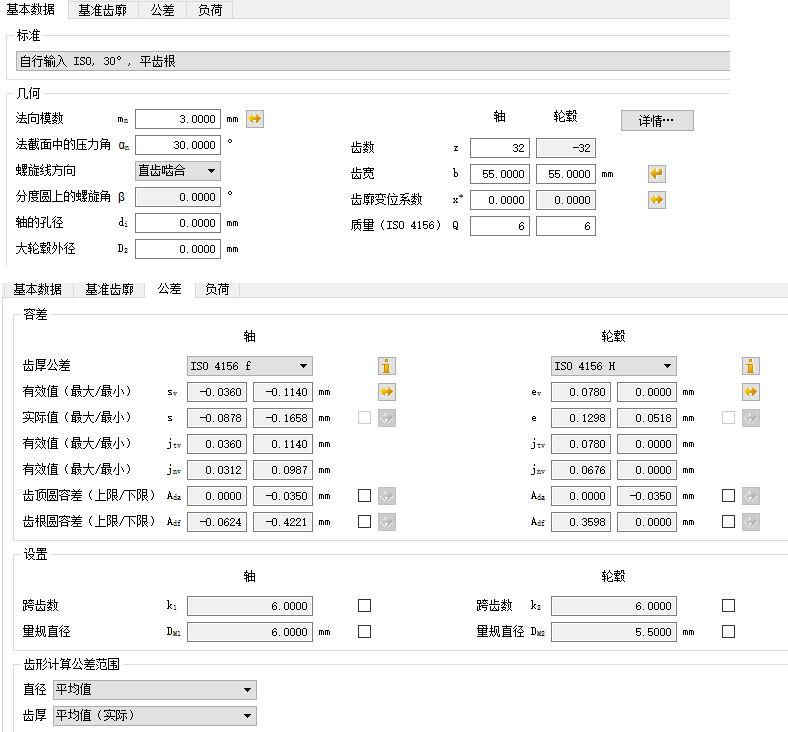

将内外花键参数输入kisssoft计算得

计算值和软件有差异，请问问题出在哪里？万分感谢

syyyyyy

GB3478.1和 ANSI B92.2M是不同的标准，公式和系数等取值不一样
