行星螺杆丝杠

woodee · 发表于 2022-4-6 18:43

您需要登录才可以下载或查看，没有账号？注册

x

主要件结构及运动示意：

（点击放大看更容易看清）

因大、小螺杆的工作接触半径比，与螺杆头数比不相等，于是会发生轴向移动。
（做过滚丝轮滚压长丝杆的朋友，比较清楚。）

番茄唐龙 · 发表于 2022-4-6 19:50

牛皮，啥都会玩

我也要做个这个动画来耍耍

woodee · 发表于 2022-4-6 20:55

番茄唐龙发表于 2022-4-6 19:50
牛皮，啥都会玩我也要做个这个动画来耍耍

因有朋友问到此类机构的一些参数问题，才做了模型，力求回复准确。接着就顺手做了动图，自己也直观感受一番。
线条多，有点晃眼。期望你做得漂亮一些。

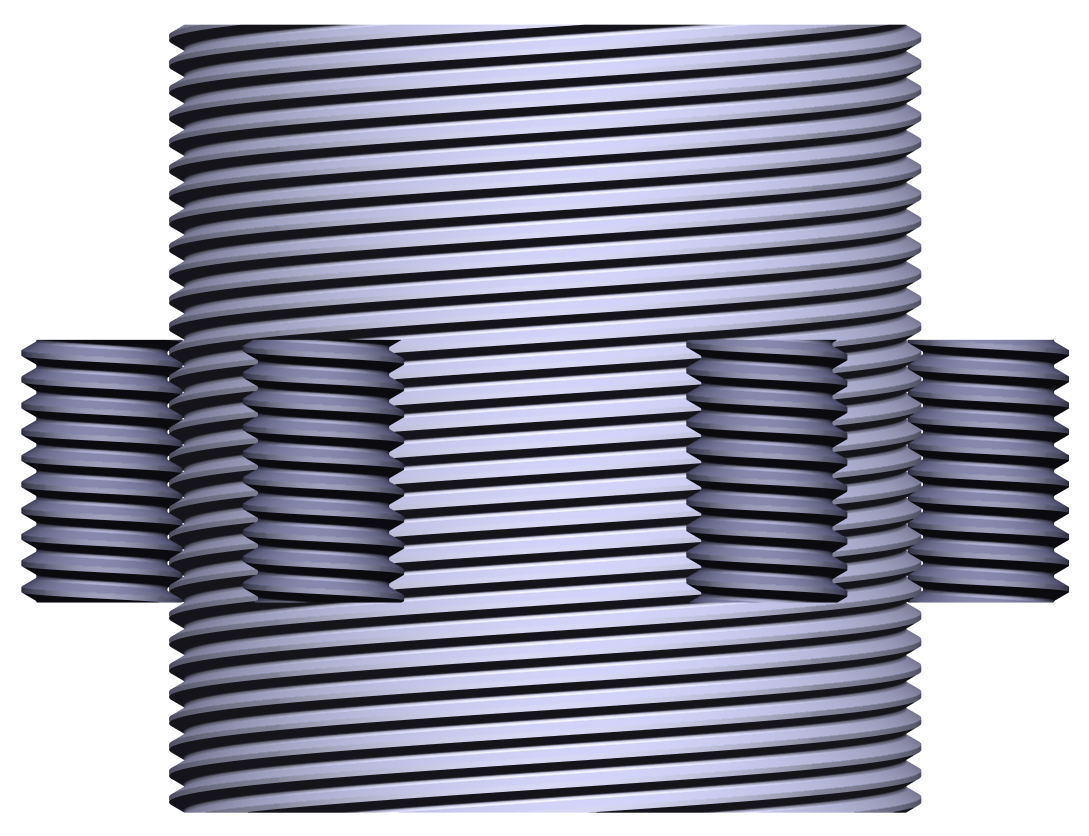

传一单张渲染图，供参考：

zengxiaodong · 发表于 2022-4-7 07:42

行星滚柱丝杠，牛！

新型重载行星滚柱丝杠副.pdf (128.64 KB, 下载次数: 25)

番茄唐龙 · 发表于 2022-4-7 13:37

woodee 发表于 2022-4-6 20:55
因有朋友问到此类机构的一些参数问题，才做了模型，力求回复准确。接着就顺手做了动图，自己也直观感受一 ...

漂亮

番茄唐龙 · 发表于 2022-4-7 13:40

zengxiaodong 发表于 2022-4-7 07:42
行星滚柱丝杠，牛！

大佬啥资料都有，还这么无私

woodee · 发表于 2022-4-7 14:17

zengxiaodong 发表于 2022-4-7 07:42
行星滚柱丝杠，牛！

谢谢资料！
Planet Roll Screw 行星滚柱丝杠，这称呼更符合标准。

为了做模型方便，我只装配了6个小滚柱，其实是12个。
齿形也是渐开线，方便分析。

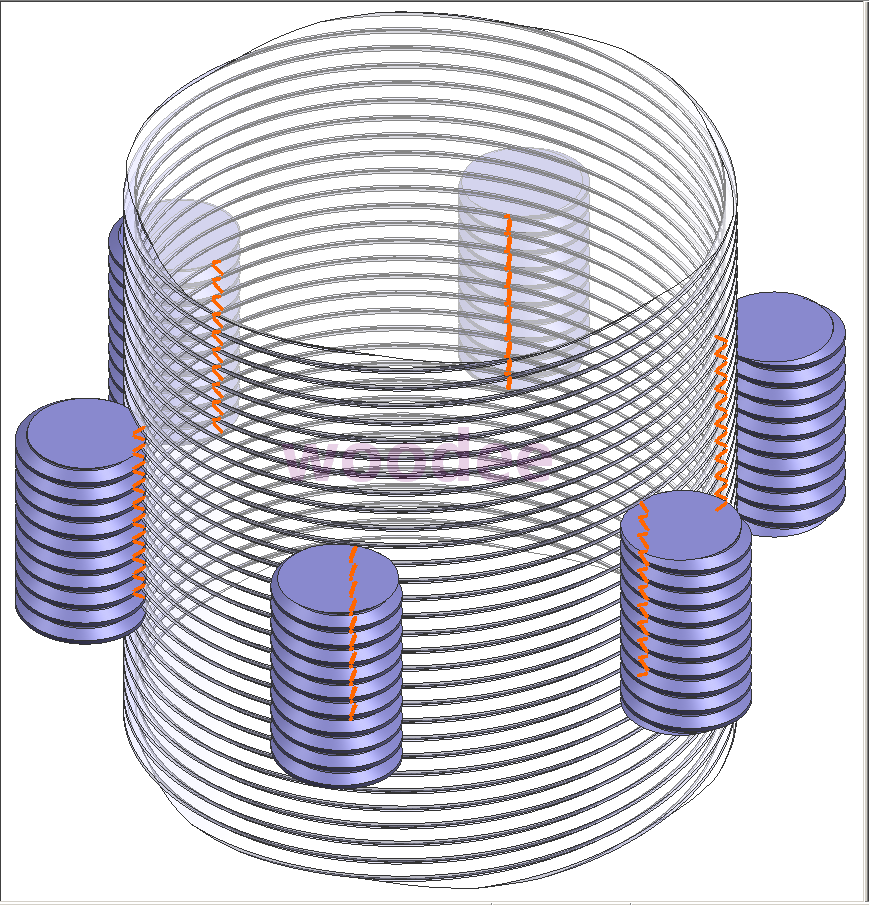

将小滚柱齿面外涨0.0004，能看到大小滚柱的接触示意：
Planet Roll Screw .png

woodee · 发表于 2022-4-7 14:19

番茄唐龙发表于 2022-4-7 13:37
漂亮

做渲染当然会漂亮些，但费时太久，得不偿失。

submariner · 发表于 2022-4-7 15:04

zengxiaodong 发表于 2022-4-7 07:42
行星滚柱丝杠，牛！

小导程的，国内似乎没人做？进口的比如SKF和GSA，价格贵货期长

submariner · 发表于 2022-4-7 15:10

woodee 发表于 2022-4-6 20:55
因有朋友问到此类机构的一些参数问题，才做了模型，力求回复准确。接着就顺手做了动图，自己也直观感受一 ...

你这个是非循环式的；还有一种主丝杆是单头螺纹，小滚柱是圆形沟槽（不是螺旋形）的运动，循环式的丝杠
