行星轮摩擦间隙

2295184484 · 发表于 2022-3-31 09:50

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

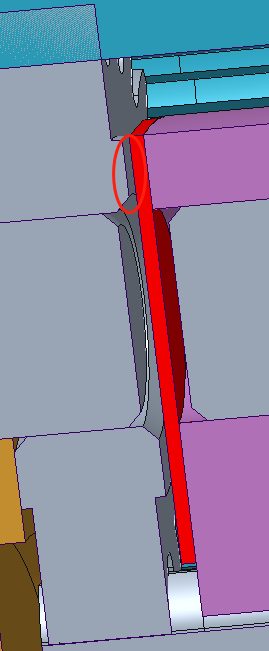

大家早上好！请问行星轮与钢片的间隙一般取多大？

mwp2022 · 发表于 2022-4-1 08:04

10丝左右？

2295184484 · 发表于 2022-4-1 08:13

马卫平发表于 2022-4-1 08:04
10丝左右？

你设计的就是0.1mm?

飞翔新莞人家 · 发表于 2022-4-1 08:52

要看总体的尺寸链来定

2295184484 · 发表于 2022-4-1 09:35

飞翔新莞人家发表于 2022-4-1 08:52
要看总体的尺寸链来定

你一般取多大

fzh1987 · 发表于 2022-4-2 11:43

至少0.3

2295184484 · 发表于 2022-4-2 14:07

fzh1987 发表于 2022-4-2 11:43
至少0.3

我取的0.2

hyfjy · 发表于 2022-4-2 16:04

个人感觉，间隙不一定是主要矛盾，主要是垫片需要有较高的表面粗糙度和平行度，间隙通常是容油或油脂的，在使用中，对于直齿的行星机构，理论上行星齿轮的轴向作用分力较小，近似于零，有了垫片在一个较小的空间只要有了油，就可以快速地形成油膜，使得行星齿轮尽可能减少旋转时端面滑动摩擦带来的功率损失，我曾处理过一种行星机构，因为行星架是焊接件，有二十多件由于变形，行星齿轮加二个垫片的宽度超过了二面之间的空档，在处理的时候，经过有关部门的讨论，把略微超差的行星架用手工分配给装修工人，每人一只，用平锉刀锉掉干涉的部分，最后只要让齿轮加垫片能顺利进入，就行，后来完成后，比当初设计的间隙小了许多，而装配后经试验台架磨合行星机构，在拆开清洗时，检查了因为间隙明显减小是否会引起另外的问题，发现一切正常，要注意最终的润滑油的清洁度，这是一个中国机械工艺的老问题，所有封闭空间的零件在完成加工入库前，必须保证所有零件不会有任何杂质在受力后脱落，润滑油在使用周期内不得有因为零件的磨削物脱落其中，润滑油必须保证足够的抗粘结性。

hyfjy · 发表于 2022-4-2 16:09

我也不是认定就是不需要间隙也几乎可以，上面是一种临时解决的方案，后来在焊接时，专门设计了焊接夹具，保证有焊接冷却后二面会有符合设计要求的间隙，另外，对于斜齿轮，尤其是双向转动的斜行星机构，也是必须要注意的，间隙大了，很有可能，会造成不必要的干摩擦。

2295184484 · 发表于 2022-4-2 18:55

hyfjy 发表于 2022-4-2 16:09
我也不是认定就是不需要间隙也几乎可以，上面是一种临时解决的方案，后来在焊接时，专门设计了焊接夹具，保 ...

学习了，谢谢费老师
