热处理变形

wql5125 · 发表于 2021-12-23 16:30

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

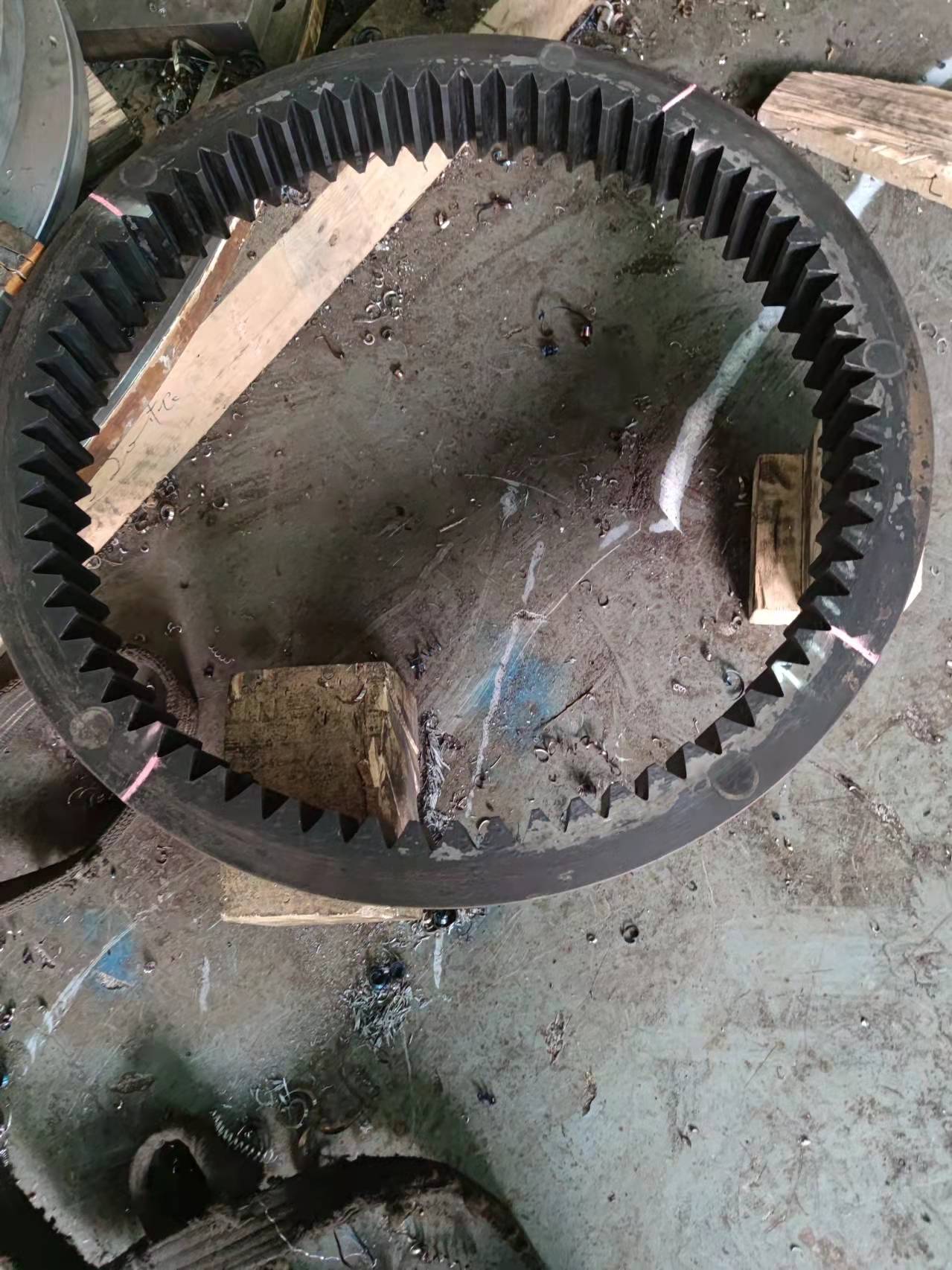

直径一米齿圈，热变形请问有好的处理方法吗。

wql5125 · 发表于 2021-12-23 16:31

直径1米，厚度100，内径750，材质20CrNiMo,

minzi · 发表于 2021-12-24 21:02

1、这么大的齿圈，为什么要选择20CrNiMo的材料？齿轮要求的精度是多少？渗碳淬火的硬度是多少？
2、齿圈一般硬度要求不高，采用40Gr粗加工后，调质处理硬度达HRC24~26就可以了，这样制齿精加
工后可达到7级精度，就可以直接装配使用了。
3、20CrNiMo材料需要锻打，粗加工后需要稳定化正火处理，渗碳淬火前要留精磨的余量，包括平面、
内圆、外圆和齿部。所以工艺要搞清楚！

haliyake1 · 发表于 2021-12-28 08:52

这个零件有点大

wql5125 · 发表于 2021-12-28 10:02

minzi 发表于 2021-12-24 21:02
1、这么大的齿圈，为什么要选择20CrNiMo的材料？齿轮要求的精度是多少？渗碳淬火的硬度是多少？
2、齿圈一 ...

我们选择的42CrMo氮化，但实物光谱是20CrNiMo，所以就选了后者，锻件，正火，内齿干成，端面外径留余量

minzi · 发表于 2021-12-28 17:53

一米直径的齿圈，展开的周长有3.14米，齿部已经完成，即便是氮化处理，该件的变形量也应以毫米来计算了。
这个齿圈已远超出了你设计的精度要求，齿部已经达尺寸，没有什么好的办法修正。除非磨齿，重新计算行星轮
和太阳轮的变位。建议齿圈采用40Gr调质处理，然后精加工，可达图纸要求。行星轮和太阳轮可以采用20GrMnTi
渗碳淬火，精加工内孔端面磨、平面、齿顶圆，最后磨齿。我是做齿轮专业设计的，曾给武钢的热轧、冷轧和硅钢
厂替代进口设备国产化，搞过很多种齿轮减速电机行星减速器，实践证明使用效果不亚于进口设备。

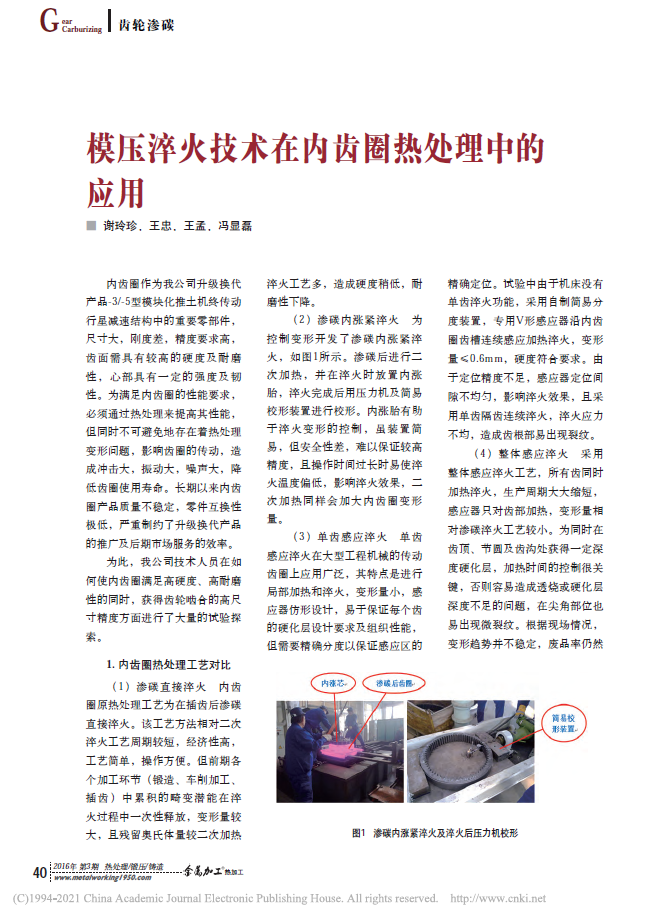

zengxiaodong · 发表于 2021-12-29 12:34

http://www.gearbbs.net/forum.php ... p;extra=&page=2

down7071 · 发表于 2022-2-19 20:07

磨齿吧
