双联行星齿轮的装配条件，相位差要求怎么给定

芜湖麦迪 · 发表于 2021-9-13 17:29

您需要登录才可以下载或查看，没有账号？注册

x

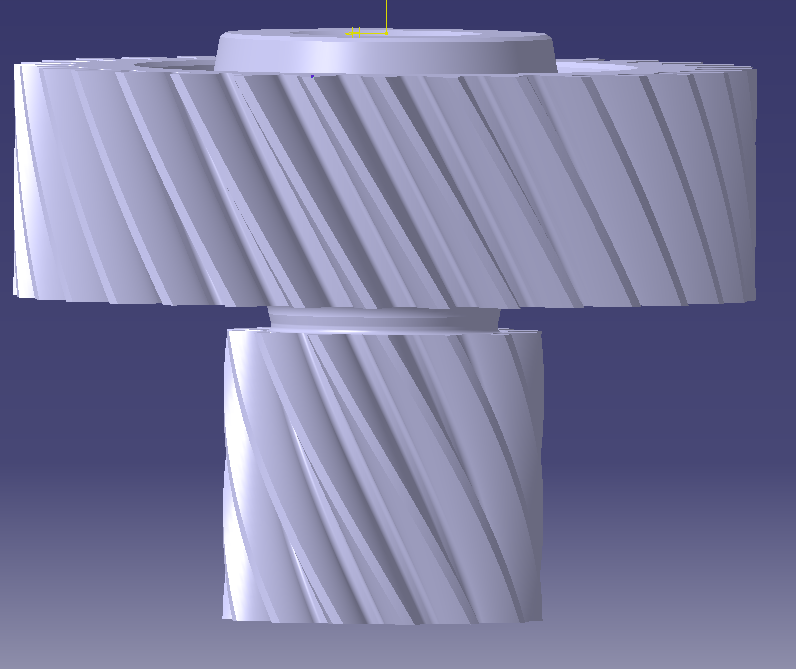

对于双联齿行星齿轮减速器，装配时上下行星轮有相位差要求，请教下这种相位差要求怎么给定，怎样才可以满足装配

芜湖麦迪 · 发表于 2021-9-14 19:49

请高手指导下，感谢

天菲二号 · 发表于 2021-9-29 14:50

在齿轮设计设计手册行星齿轮传动里面的,装配条件，相邻条件、同心条件做一个EXCEL表格，你这个是NW结构，我们实际使用中为了装配方便（做记号很麻烦）都是尽量把上下齿按倍数设计。

天菲二号 · 发表于 2021-9-29 14:51

需要的话可以传个简易的EXCEL给你。

芜湖麦迪 · 发表于 2021-9-30 09:36

天菲二号发表于 2021-9-29 14:51
需要的话可以传个简易的EXCEL给你。

可以啊，还请传给我个，谢谢。
这是我的邮箱 huangfujun1026@126.com

ZJRYQ · 发表于 2024-4-16 21:16

天菲二号发表于 2021-9-29 14:51
需要的话可以传个简易的EXCEL给你。

同需514612640@qq.com，谢谢

michaelyang · 发表于 2024-4-17 09:01

齿槽对齿槽

aaronxu17 · 发表于 2024-4-17 10:30

有专用夹具就行

cwczhangwei · 发表于 2024-4-22 15:53

格里森电驱日发布过该工艺，滚齿机可扫描对齿，两个齿轮相位可保证在±0.08°。个人认为设计时应该考虑足够的侧隙来包含这角度误差。
