各位老哥帮忙看看这个内齿圈的痕迹是什么

zengxiaodong · 发表于 2021-9-12 09:53

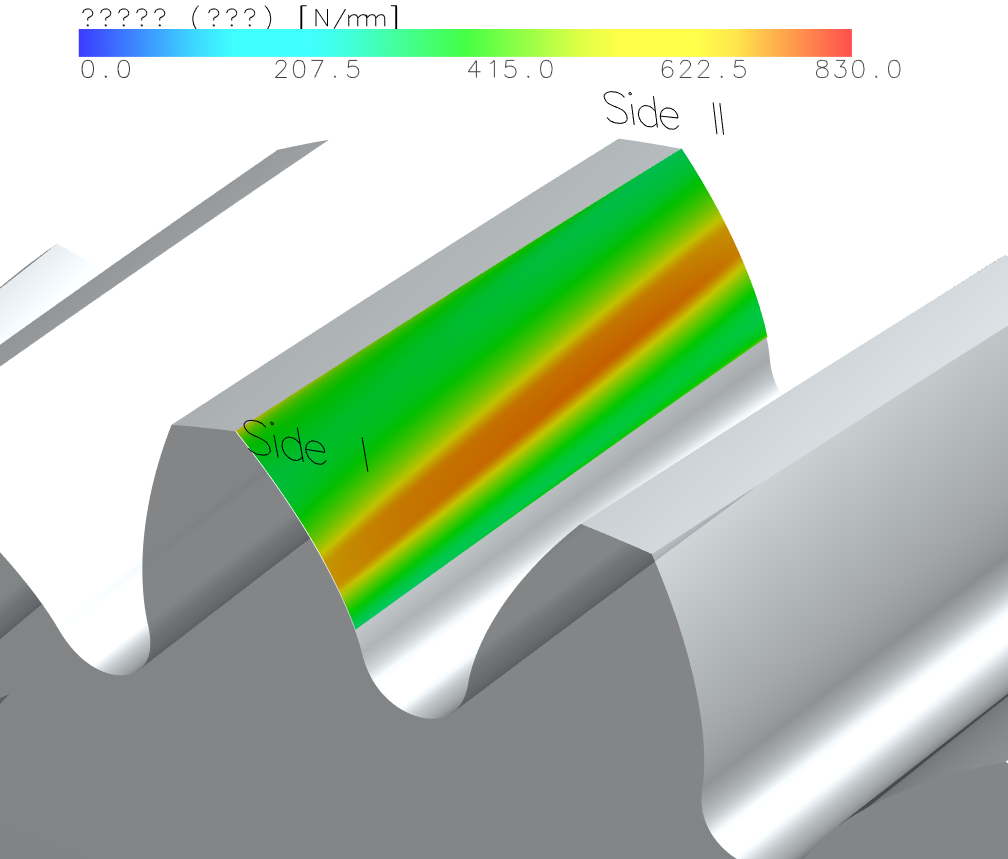

斜齿轮齿面接触法向力分布

zengxiaodong · 发表于 2021-10-28 10:34

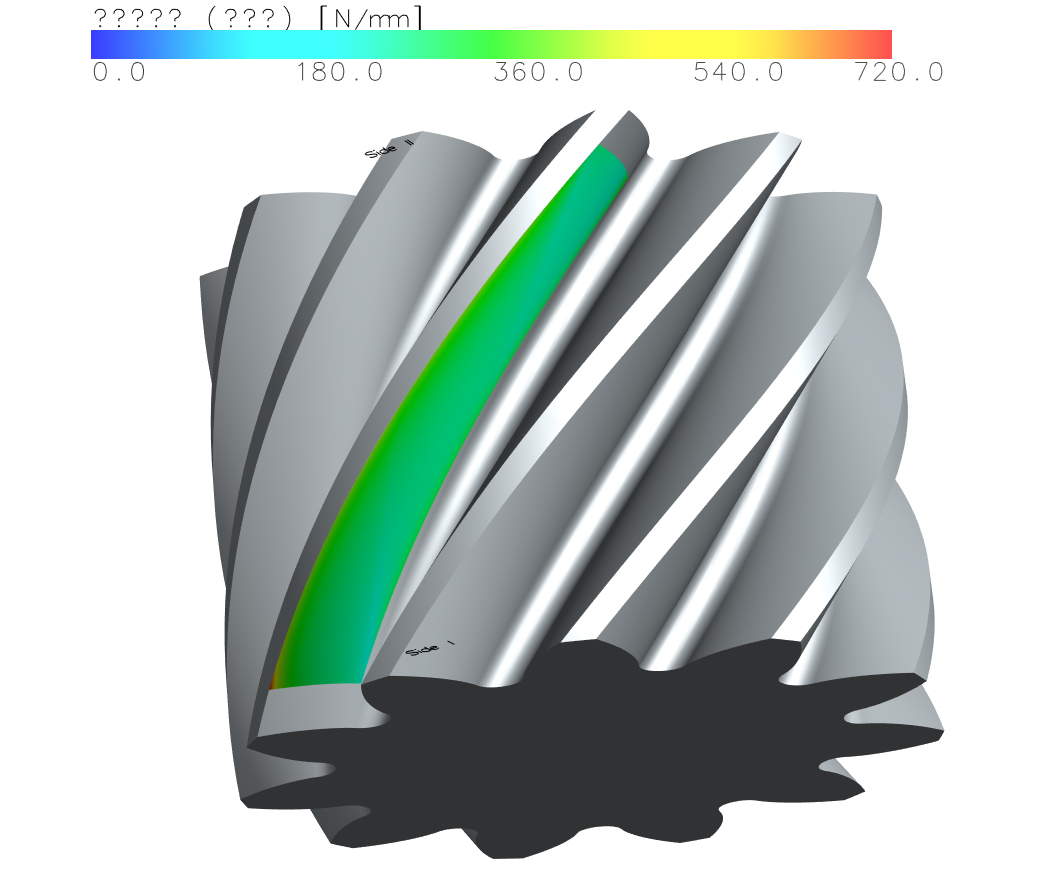

大螺旋角，修形斜齿轮齿面接触法向力分布，似乎要均匀得多。

zengxiaodong · 发表于 2021-10-28 12:59

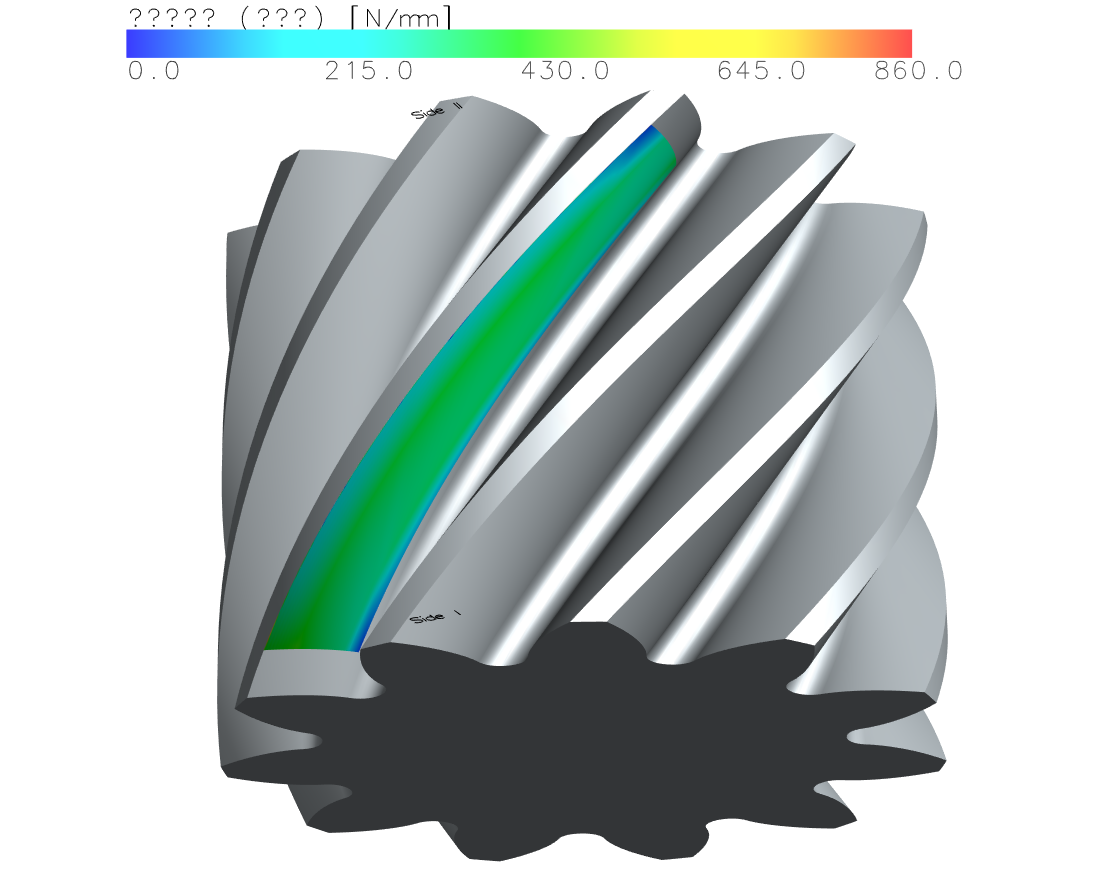

大螺旋角，未修形斜齿轮齿面接触法向力分布，有一个齿顶处似乎应力集中。

始于2007 · 发表于 2021-11-18 17:10

打打硬度，好像挺软的

亦流荧 · 发表于 2021-11-22 15:16

始于2007 发表于 2021-11-18 17:10
打打硬度，好像挺软的

那倒不会氮化的，600HV以上

down7071 · 发表于 2022-2-19 20:10

齿顶干涉

13571977529 · 发表于 2022-3-21 22:08

我们强力刮齿机加工时也遇到相同的问题，这个机器也是刚接触，不是很懂，但从观察来看，好像和刮齿刀的关系比较大，通过改变刀具齿数，现在有很大进展。希望有所帮助。

13571977529 · 发表于 2022-3-21 22:09

你这个齿形确实有点烂，齿向没有数值无法判断

DFM · 发表于 2022-3-22 08:55

接触痕迹看着像是车齿加工留下的刀痕，先看下新产品的齿面是否有这个痕迹。如果有，建议改善车齿工艺的进给量和加工速度。
