滚动轴承的发热计算

zctylj · 发表于 2023-6-13 19:35

真的非常感谢！

johnnyji · 发表于 2023-7-12 16:27

楼主，我下载了也无法解压，显示文件损坏。

zengxiaodong · 发表于 2023-7-24 09:24

高转速的轴承，发热是一个极其重要的问题，尤其在环境温度很高的场合，更是雪上加霜！

我们有一个轴承正好位于外转子永磁电机的铁芯内部，电机本身就是一个发热元件，导致轴承室温度很高，加上轴承又以3600r/min运转，所以即使采用了全合成油的润滑脂，仍然难以满足寿命试验的要求，测试+估计的轴承温度可能高达150℃

zengxiaodong · 发表于 2023-7-24 09:40

结构图如下，外转子永磁电机的铁芯几乎就是套在轴承室外面。

外转子永磁电机的转速很高，达到3600r/min，而且外转子永磁电机的热负荷、磁负荷都很高，导致功率密度很大！实测线圈的温升能够达到105K，几乎到了极限值了，电机定子发热大部分通过铝机座（轴承室）传导到整个箱体，因此，轴承室温度应该是很高的。


zengxiaodong · 发表于 2023-7-24 17:45

2篇硕士论文

高转矩密度集中绕组永磁电机槽内油冷系统研究_王云鹏.pdf (9.05 MB, 下载次数: 1)

水内冷永磁同步电机设计与温升研究.pdf (10.45 MB, 下载次数: 3)

zengxiaodong · 发表于 2023-7-25 16:41

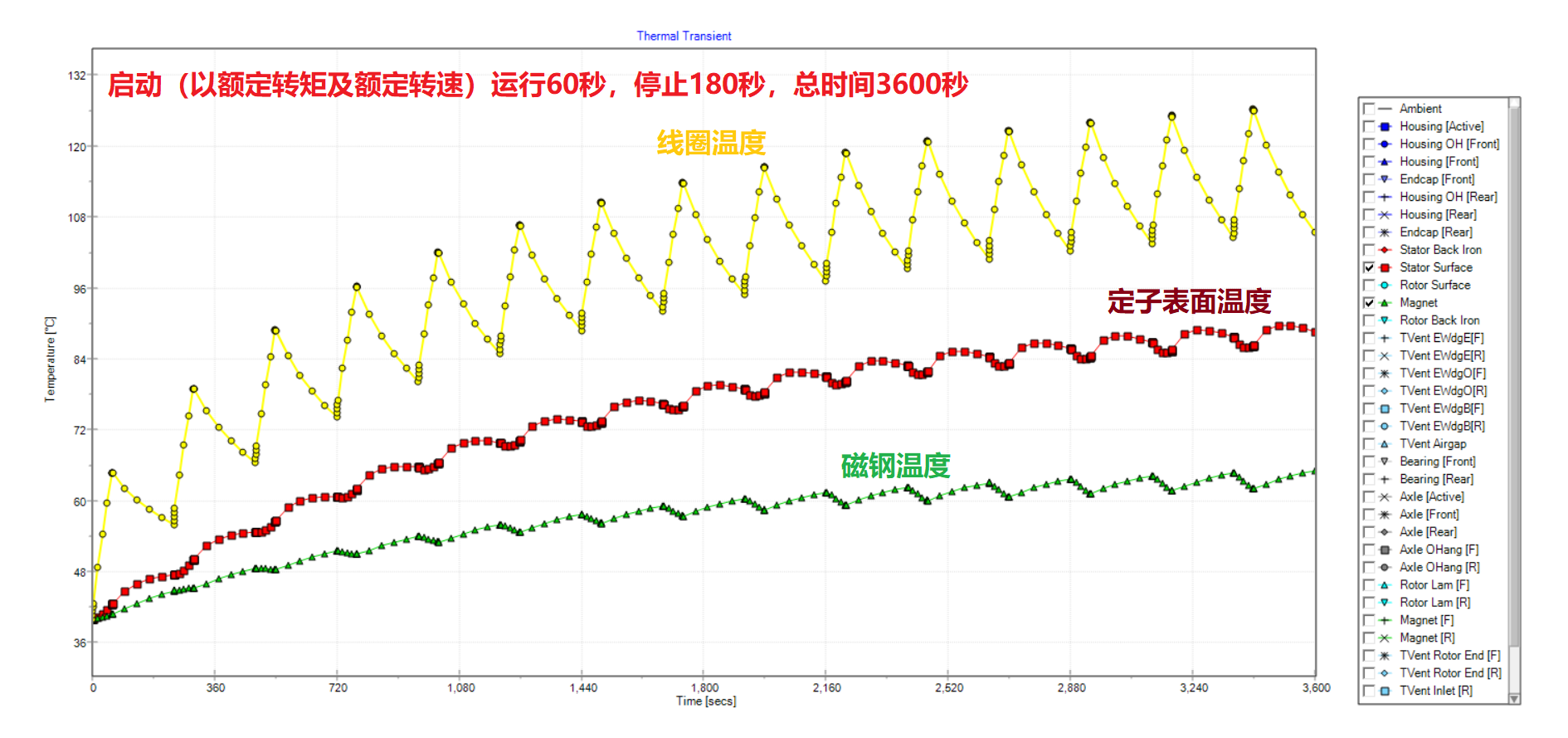

电机以S5-25%工作制运行1小时的温升计算，线圈最高温度为119℃


zengxiaodong · 发表于 2023-7-25 17:03

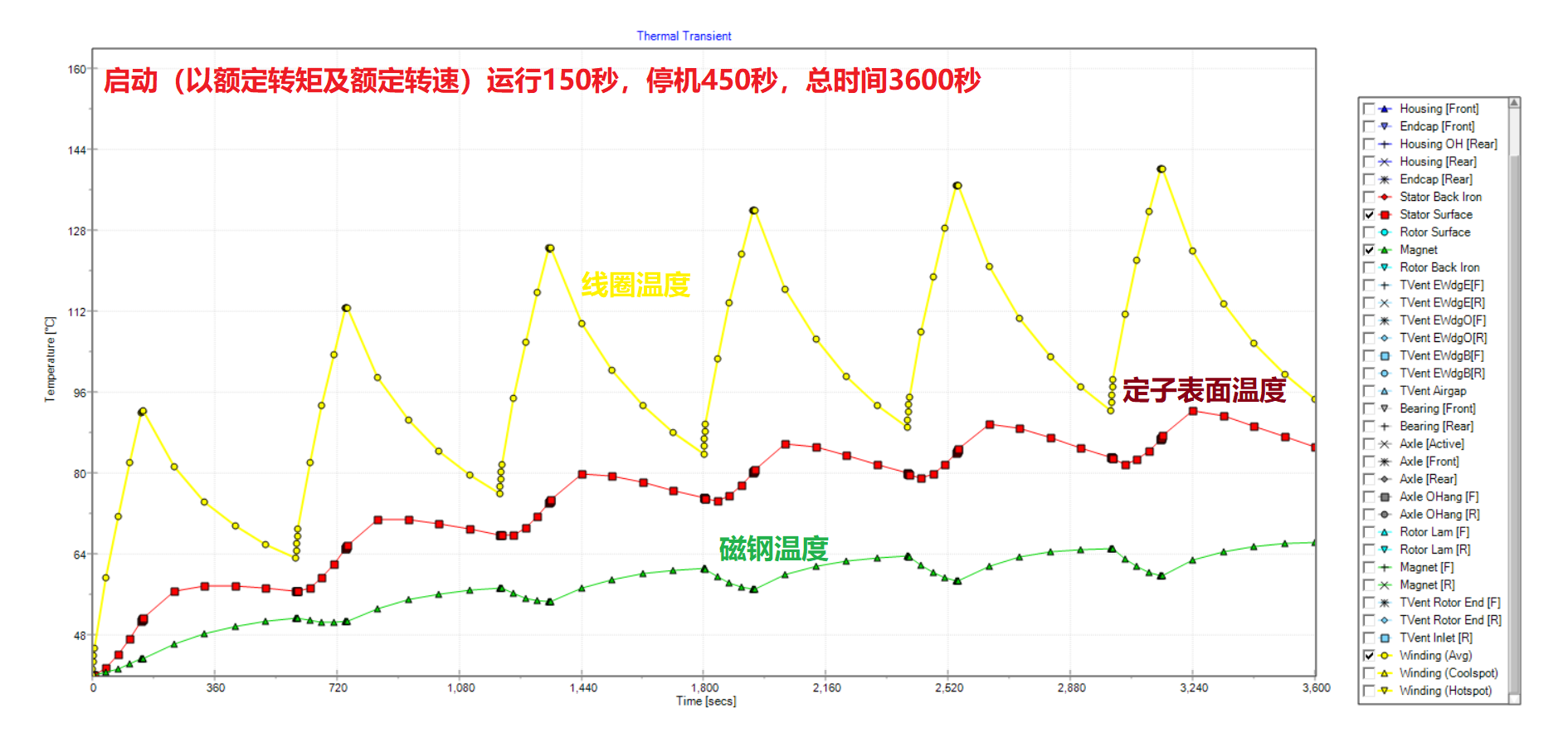

电机以S5-25%工作制运行1小时的温升计算，但是启动次数仅15次/小时，线圈最高温度反而会更高，达到126℃


zengxiaodong · 发表于 2023-7-25 17:29

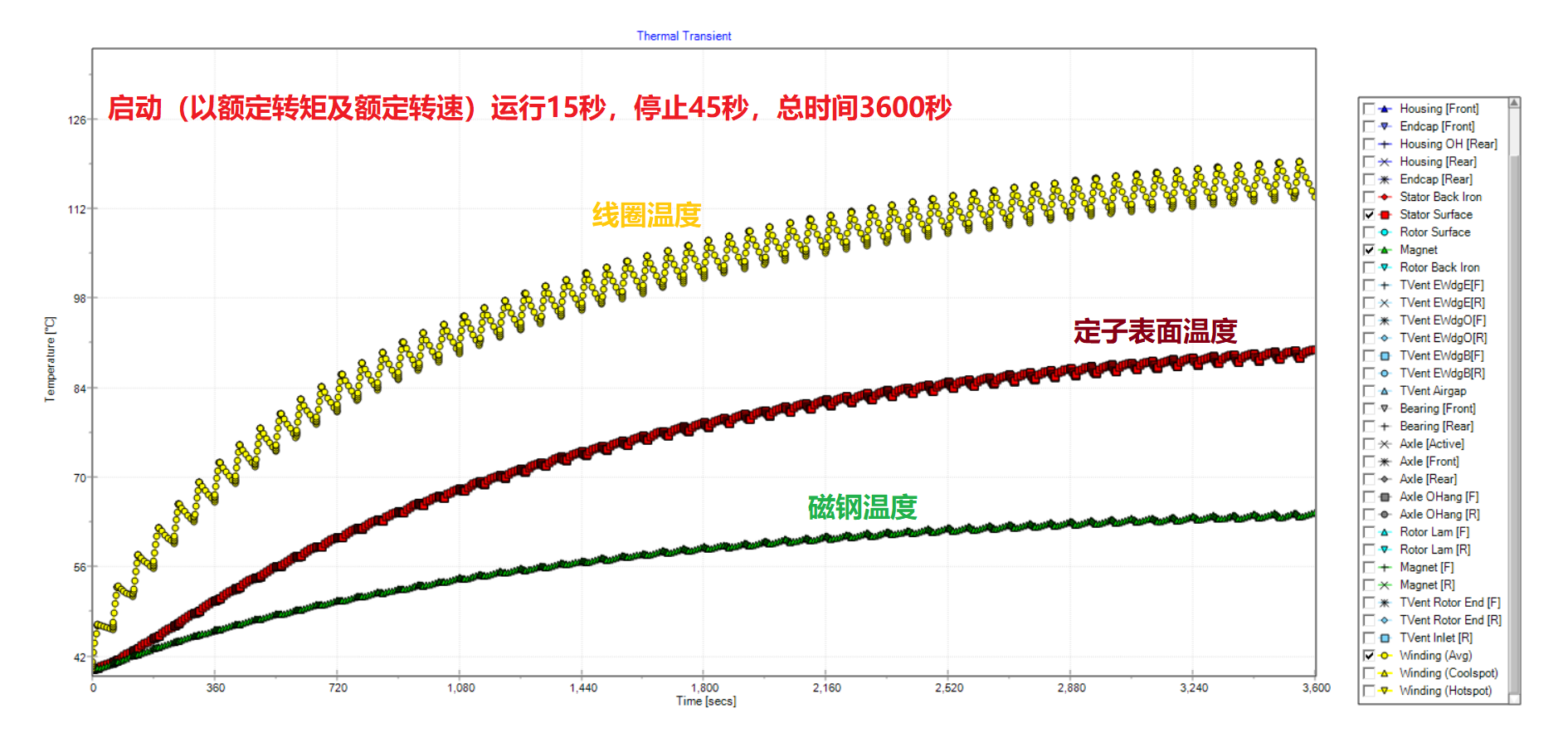

电机以S5-25%工作制运行1小时的温升计算，10分钟为一个周期，共运行6个周期计一小时，线圈最高温度为140℃


zengxiaodong · 发表于 2023-7-26 11:12

如何降低轴承的温度？

1、要尽一切可能降低电机的温升，拟采取的措施是硅钢片由0.5mm换成0.35mm以减小铁芯涡流损耗、磁钢分段并且增加割缝以降低磁钢内部的涡流损耗、另外转子轭部由实心改为叠片可以大大减少转子的涡流损耗；

2、轴承油封位置更改，从左侧移到右侧。其目的是轴承脂润滑变成油润滑后，浇到轴承上的大量润滑油可以带走大量的热量，进一步降低轴承处（包括电机）的温升，而油温可以通过整个箱体实现散热。

zengxiaodong · 发表于 2023-7-26 14:23

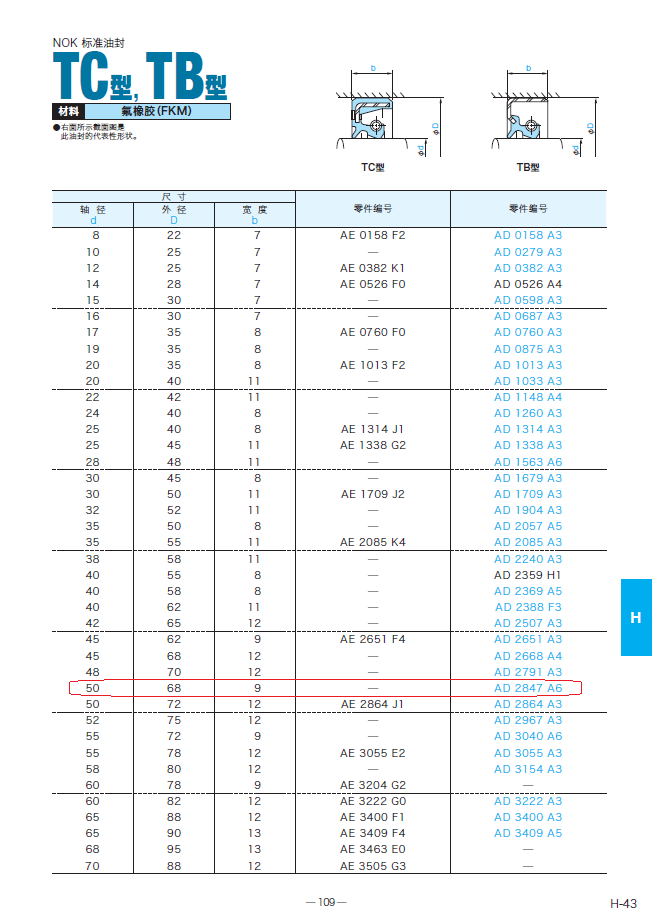

45的轴径增加到50了，所以油封的型号规格要变化，查NOK的样本，似乎只有TB型铁壳油封比较便宜
