看看这个伞齿，建模能做出来吗

ningyangxiaohu · 发表于 2021-6-16 18:26

您需要登录才可以下载或查看，没有账号？注册

x

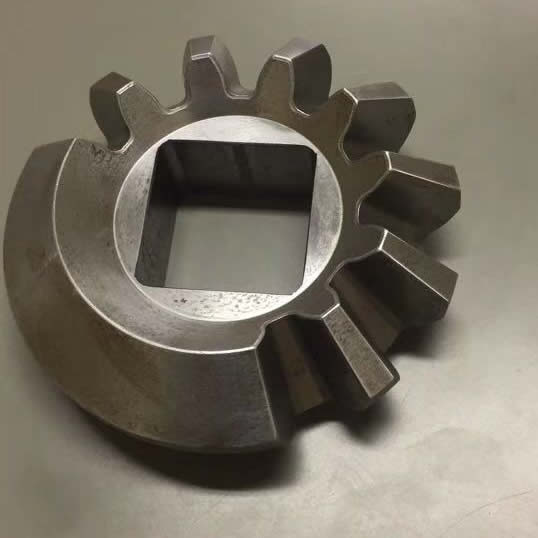

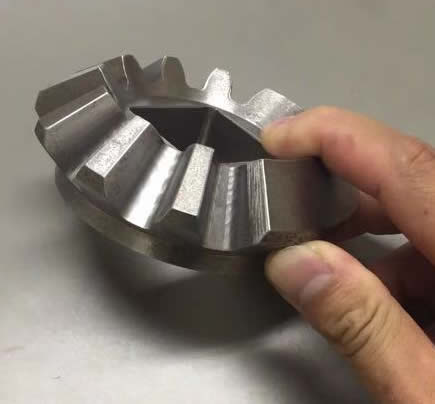

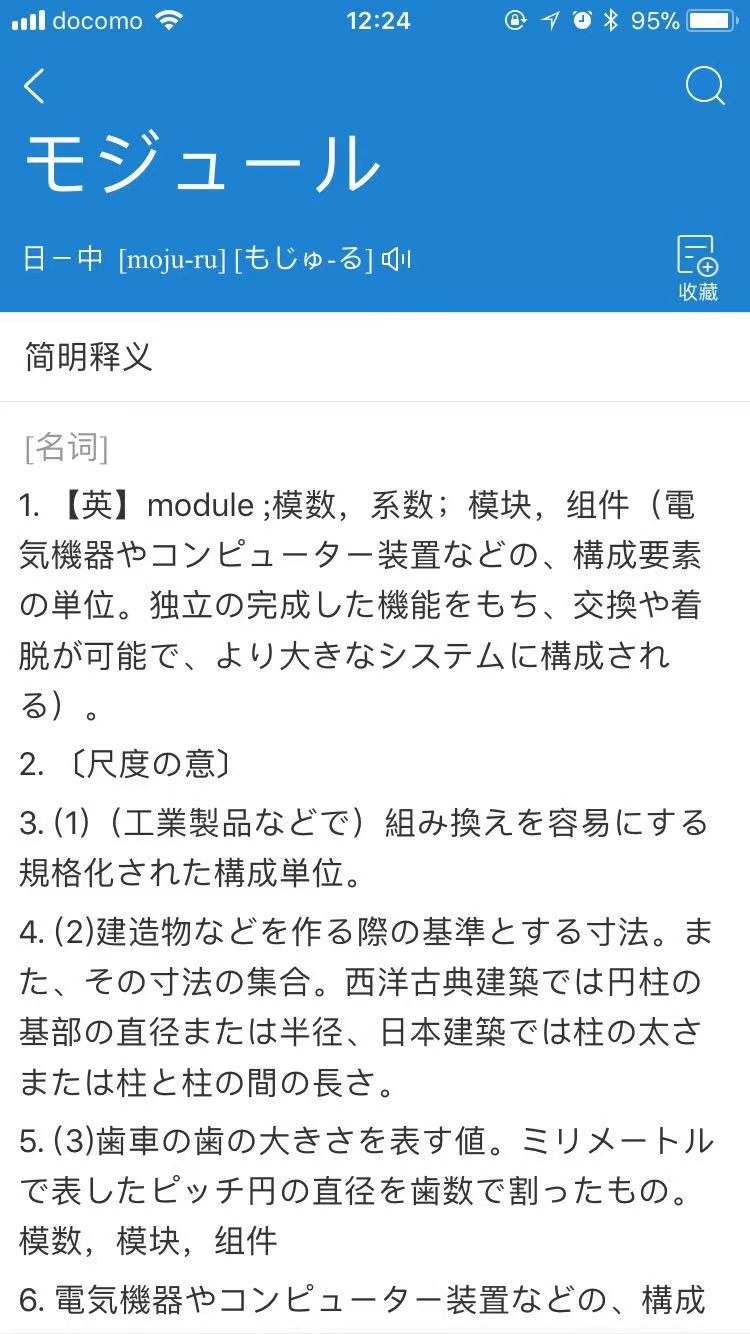

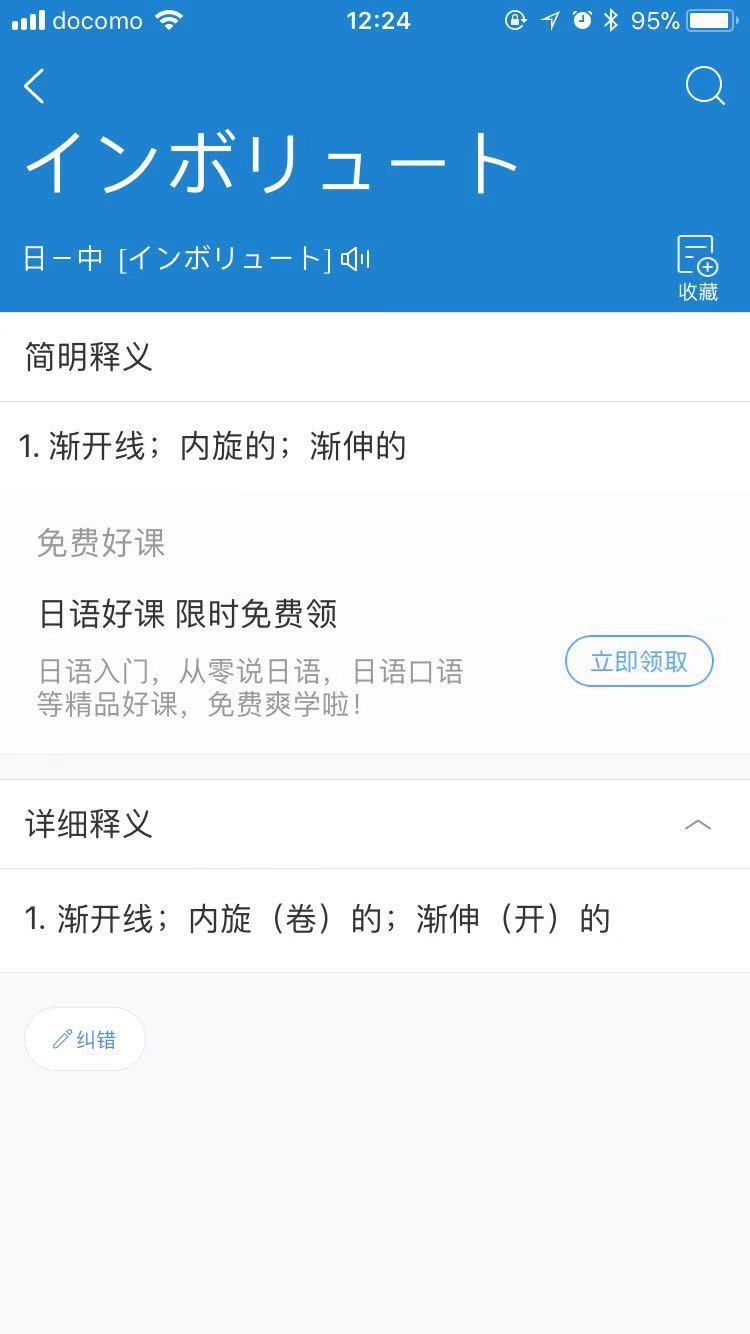

大佬们，看看这个伞齿3D建模能做出来吗，如果能画出来，请留下你的联系方式，微信或QQ都可以，万分感谢

jingshi · 发表于 2021-6-17 09:59

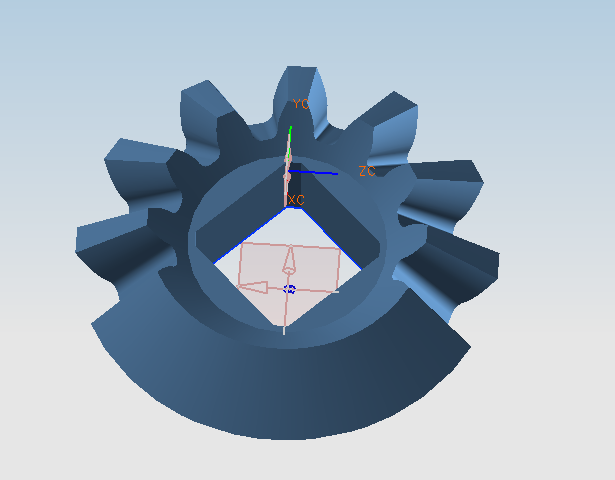

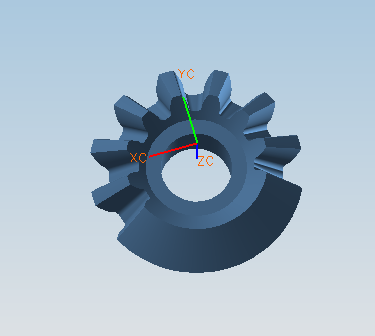

模型

12wc.rar (125.81 KB, 下载次数: 6)


zhoubo618 · 发表于 2021-6-17 11:37

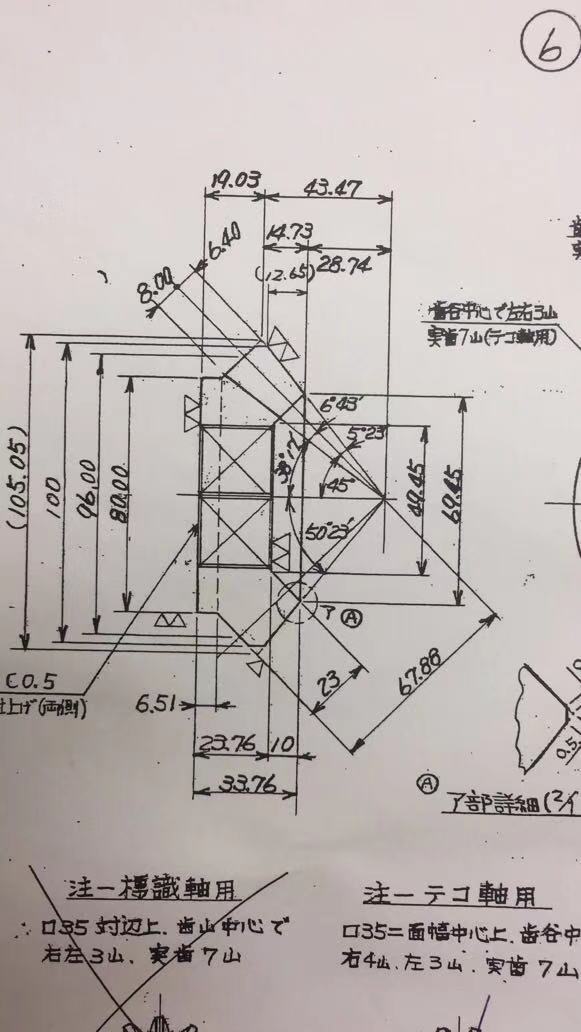

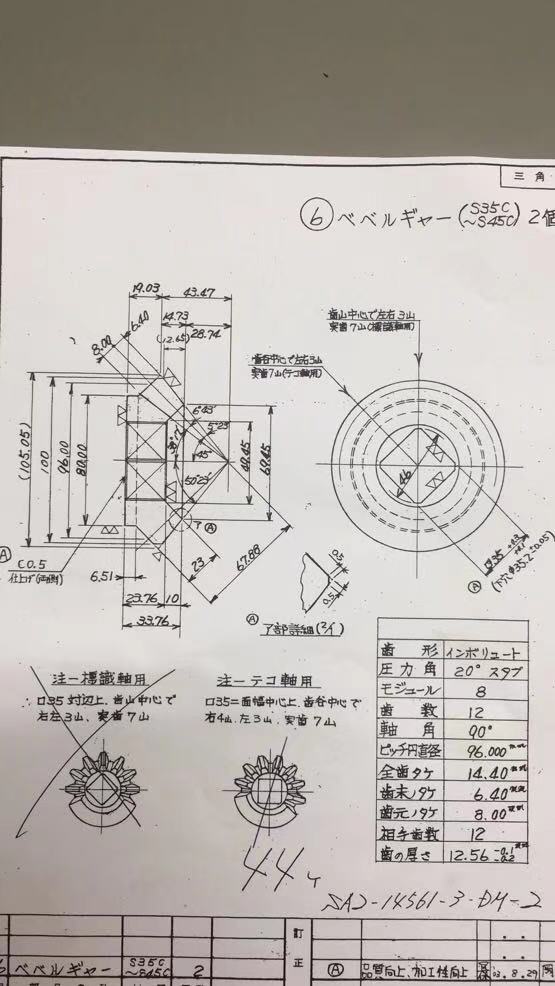

完整的图纸发上来，看这么多的尺寸很麻烦哦

飞翔新莞人家 · 发表于 2021-6-18 09:41

zhoubo618 发表于 2021-6-17 11:37
完整的图纸发上来，看这么多的尺寸很麻烦哦

二楼的已经做出来了，你就别麻烦了

18861353338 · 发表于 2021-6-28 15:52

高手在贴吧

hyfjy · 发表于 2021-7-26 22:15

我的看法，这套参数其实并不十分合理，对于总齿数较少的齿轮，用二十度的压力角，基圆锥将会有较大的基锥角，明显大于齿根锥角，让整个齿形的抗弯强度明显降低，所以这样的设计，充其量只是一家之言，不见得是好设计。

hyfjy · 发表于 2021-7-27 08:35

用成型法加工时的负拔模角是无法解决的。

xiaodi868 · 发表于 2021-7-27 09:42

hyfjy 发表于 2021-7-27 08:35
用成型法加工时的负拔模角是无法解决的。

如果用精雕机或者加工中心做的话，可以做个拔模角度，如果锻造的话2~3度就可以了，一般这个角度不影响啮合，而且还能增强整个齿形的抗弯强度。

hyfjy · 发表于 2021-7-27 16:07

xiaodi868 发表于 2021-7-27 09:42
如果用精雕机或者加工中心做的话，可以做个拔模角度，如果锻造的话2~3度就可以了，一般这个角度不影响啮 ...

在模型中是负的拔模角，你人为改成正2度，还能保证不会干涉？

xiaodi868 · 发表于 2021-7-28 11:21

hyfjy 发表于 2021-7-27 16:07
在模型中是负的拔模角，你人为改成正2度，还能保证不会干涉？

之前改过几个，不干涉！不过改完最好运动仿真下，一般的改成正2度没问题，有的3度(半轴)也可以，我都是不按套路来的
