圆柱型车齿刀实物

刀疤五 · 发表于 2021-5-2 00:13

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

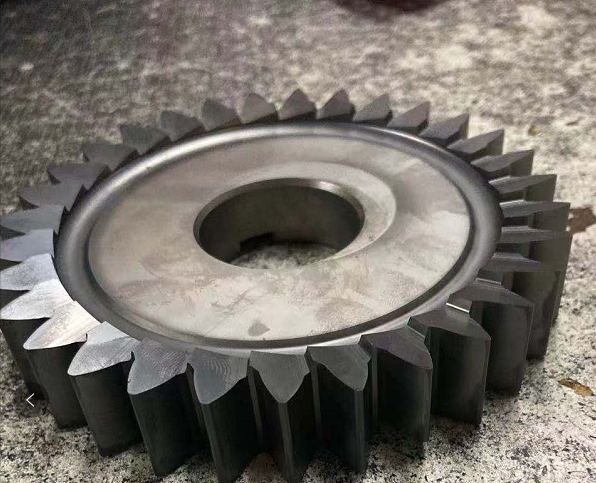

圆柱型车齿刀即无后角的车齿刀,刀是直齿,加工一斜齿,如下图,有人能明白吗?前角为什么是斜的?

skiving · 发表于 2021-5-2 08:54

很有营养的题目，说一下个人愚见：平刀面刀具两边切削效果差异较大？斜刀面可以略微平衡一下？观察铁削形状会不会发现端倪？实力有限，没有经过详细的理论计算，只能大约猜测一下

changqingshu · 发表于 2021-5-2 09:22

个人理解：直齿车齿刀具加工斜齿，刀具中心相对斜齿螺旋角称一定角度（大于车齿刀后角），刀具前角保持平的话，等同于是按齿的法向进给，跟插刀无疑了，车齿刀加工过程旋转的同时相对工件是轴向进给，在相对工件轴向进给的方向上要产生更有利切削的前角，如楼上所说，平刀面刀具两边切削效果差异较大，斜刀面可以略微平衡一下，只凭简单的了解，说出自己的认识，没有实际的理论数据！

刀疤五 · 发表于 2021-5-4 16:26

10人以上回复后,将公布结果及解释.

hzy · 发表于 2021-5-7 09:55

齿轮是简单的刀具，刀具是复杂的齿轮，这是我对刀具的认识。为在刀具上长期默默耕耘的刀疤五点赞！

skiving · 发表于 2021-5-7 09:58

竟然没人好奇。。。。，凑人数+1

老张 · 发表于 2021-5-8 10:05

前刃修磨要求较高

hzy · 发表于 2021-5-8 10:50

凑上一个！

LXRRXL · 发表于 2021-5-8 12:58

为了加工时与斜齿轮端面平行，对切削会更有利

LXRRXL · 发表于 2021-5-8 13:35

直齿的这个斜角刚好是安装角，保证前刃面与斜齿轮端面平行
