求问:一个大齿轮同时啮合五个小齿轮的传动比,功率问题

疑似故人

一个大齿轮同时啮合五个小齿轮
1.这个传动系统的传动比怎么计算?
2.大齿轮输入的功率除五然后分配给一个小齿轮吗?也就是说小齿轮的输出功率是大齿轮输入功率的五分之一吗?(不计损耗)

mrmrw

楼主的问题问的难以准确回答！
（1）传动比的计算，不是但看齿轮的齿数和个数，还要看结构。例如：NGW行星轮系，不同的输入输出条件，则传动比都是变化的。——因此，一个大齿轮与5个小齿轮啮合，传动比是多少，这个问题基本上是无法回答的！要给出结构才能回答。
（2）关于功率，这个可以从功率流的角度分析，能量是守恒的，功率流动看结构，分开还是合并，还是看结构才能回复！

疑似故人

mrmrw 发表于 2021-4-28 09:51
楼主的问题问的难以准确回答！
（1）传动比的计算，不是但看齿轮的齿数和个数，还要看结构。例如：NGW行星 ...

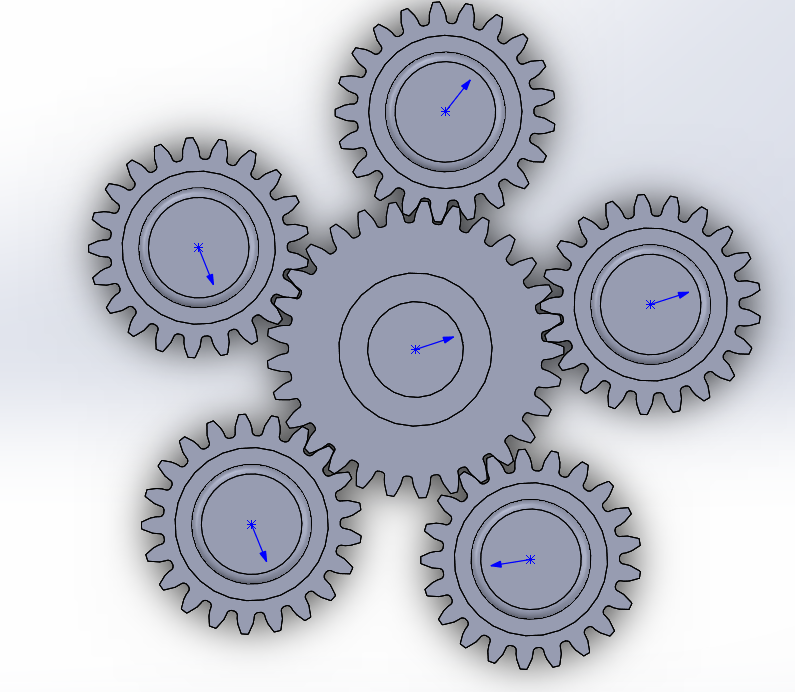

都是直齿圆柱齿轮

mrmrw

兄弟太实在了，直接花了一个齿轮图！
但是分析问题不是随便摆几个齿轮，而是要画一个机构简图，将齿轮传动链的输入输出分清楚，注明从动和主动，这样子反而有利于分析！
你给出的图，我们还是分不清怎么运动！
大齿轮主动，小齿轮从动，如果都是固定绕中心轴转动的情况下，则每个小齿轮都是增速的，而且增速比就是齿数比；均匀分布，则功率是等分的，即：每个小齿轮的转速与转矩都是相同的！！

疑似故人

谢谢了！
