两行星轮对齿问题

taotao11 · 发表于 2021-3-8 09:15

您需要登录才可以下载或查看，没有账号？注册

x

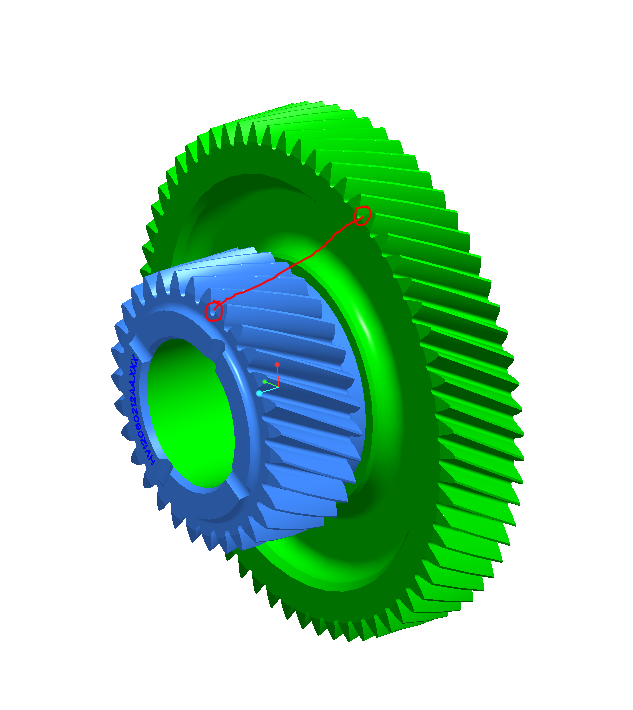

请问各位大佬，两行星轮，一个螺旋角30°，一个28°，对齿的时候端面齿槽对齐可以吗？还是需要在齿宽其它位置对齐？

13640236732 · 发表于 2021-3-8 11:58

不同螺旋角配合，等待大师的对齐。

yongxiangle1969 · 发表于 2021-3-9 08:11

要看设计图纸的技术要求

mrmrw · 发表于 2021-3-10 08:45

对齿的设计，一般是要看这两个齿轮与配对齿轮的关系！
将啮合的配对关系转化到端面上，然后用端面的齿形作为基准就好了！
这个在封闭轮系中经常使用，比如NW等轮系中有对齿要求的，都是可以这么处理的！

DD99 · 发表于 2021-3-10 12:08

对于行星齿轮的对齿如果用通俗的话说叫协调一致，也就是所装的行星齿轮是一致的就可以，按照这个理解对于加工与装配可能要经济的多。当然对于那些传递位置要求的对齿是除外。

fizz · 发表于 2021-3-11 13:18

同一组的几个齿轮相位角一致即可，不需要对到固定的某一个位置，但是一般需要做好标记，以便于装配

天菲二号 · 发表于 2021-3-28 12:15

工装定位，用定位球卡在齿槽，定位机构要有弹性，需要消除左右侧隙，这样加工的时候在定位槽上面再打个点做个记号，装配时按记号装，这样就跟装NGW一样快了。

zengxiaodong · 发表于 2021-7-12 13:36

在风力发电的大型NW行星齿轮减速器中，双联齿轮普遍采用了相对位置可以随意调整的结构，这样就可以任意选择齿轮的齿数、螺旋角、变位系数等参数了，更重要的是一举还解决了均载问题！

18815254052 · 发表于 2021-7-13 06:23

在齿宽中间对齿

18815254052 · 发表于 2021-7-13 06:25

每齿宽距定位装配端面距离
