求助：齿轮画法

HYSHCL · 发表于 2021-2-26 20:18

您需要登录才可以下载或查看，没有账号？注册

x

登录/注册后可看大图

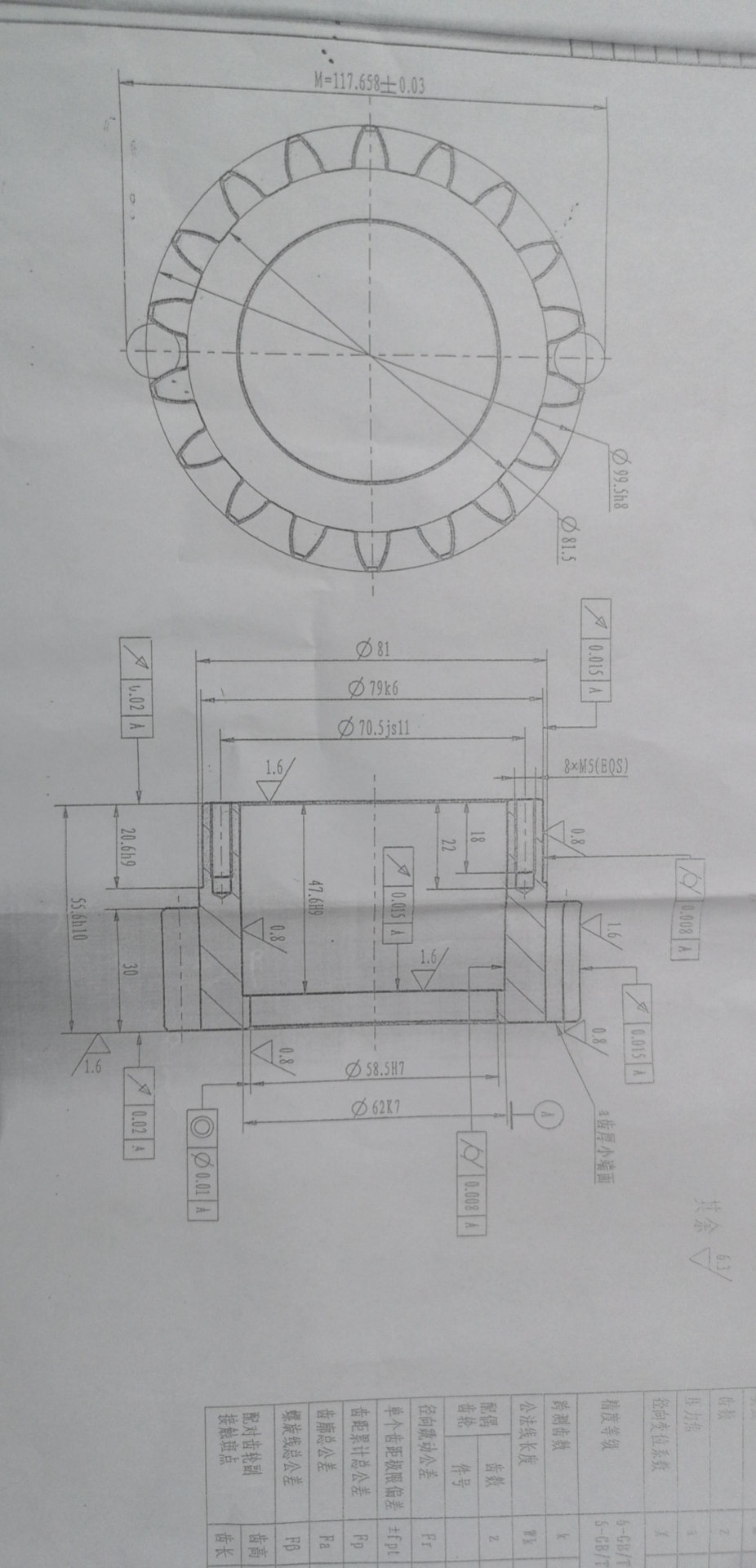

寻这种齿轮画法，麻烦了

changqingshu · 发表于 2021-2-27 08:40

有标准指定用量棒的，有指定用量球的，分别称作是跨棒距和跨球距，用锥棒测量，还是第一次听说！能再详细介绍一下要求吗！

zbq2334 · 发表于 2021-3-1 14:04

zbq2334 · 发表于 2021-3-1 14:23

.step文件

变齿厚.zip (188.84 KB, 下载次数: 0)

zbq2334 · 发表于 2021-3-1 14:28

SolidWorks2018文件

变齿厚z18.zip (369.09 KB, 下载次数: 1)

zbq2334 · 发表于 2021-3-1 16:42

在齿轮各端截面上，齿面与锥形量棒相切，锥形量棒呈椭圆。

lianyuxiaohu · 发表于 2021-3-1 16:46

费事不讨好的标注方法你弄个公法线长度和跨齿数不是很好吗这种标注方法一般用于花键吧

715525688 · 发表于 2021-3-14 20:12

搞不懂，你这如果是直齿轮，把跨齿数和公法线长度写进去就好啦，用什么锥度的量柱

minzy · 发表于 2021-3-16 09:15

初学吧，安装孔中心距70.5JS11

hzy · 发表于 2021-6-4 08:34

楼主图纸是直齿轮，怎么跑出个锥棒测量？
