数控插齿机插出来乱齿

sy245363632 · 发表于 2021-1-19 19:52

您需要登录才可以下载或查看，没有账号？注册

x

有些插出来是好的，有些插出来齿上少了一块，要么过切了，不知道是什么问题

yongxiangle1969 · 发表于 2021-1-20 07:55

把图片发出来呀

sy245363632 · 发表于 2021-1-20 16:59

yongxiangle1969 是西门子系统

sy245363632 · 发表于 2021-1-20 17:10

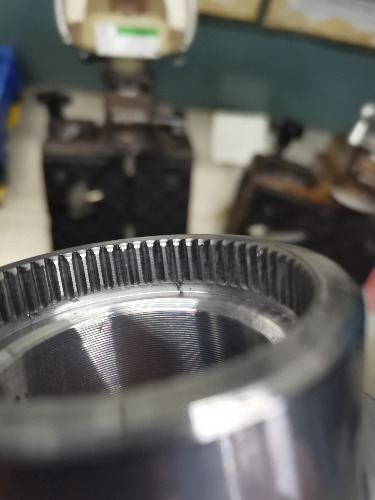

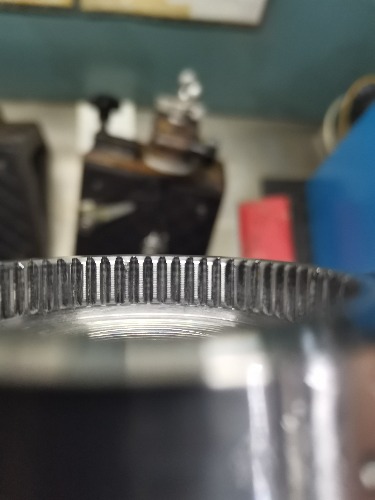

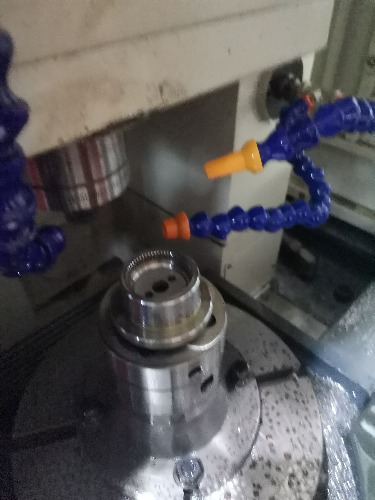

就这样

yongxiangle1969 · 发表于 2021-1-21 08:59

插刀上是否有积屑瘤，另外中间孔小排屑顺畅吗？实际加工时里面都是切屑和切削液吧。

zl3264507 · 发表于 2021-1-21 15:08

1、加工过程中产生位移才会乱齿，检查一下乱齿的零件定位夹紧的外圆直径是否尺寸超差，是否失圆。
2、如是涨套夹紧，检查一下涨套与零件间隙是否合理，液压是否稳定，涨套内是否有铁屑等

sy245363632 · 发表于 2021-1-21 22:10

yongxiangle1969 有时候有大小齿，是不是工装没有设计好

yongxiangle1969 · 发表于 2021-1-21 23:00

因为你拍的图片不清楚，所以原因还不好判断。但如工装不好导致工件偏心，确实也会出现大小齿的情况，且大小齿分布位置为180°的关系。

马马呼呼 · 发表于 2023-6-21 17:24

插杆松了

binwei2013 · 发表于 2023-11-7 23:55

1.刀动了 2.工件没夹紧
