齿轮脆断大家帮看看给点思路

hauk2019 · 发表于 2021-1-14 20:23

您需要登录才可以下载或查看，没有账号？注册

x

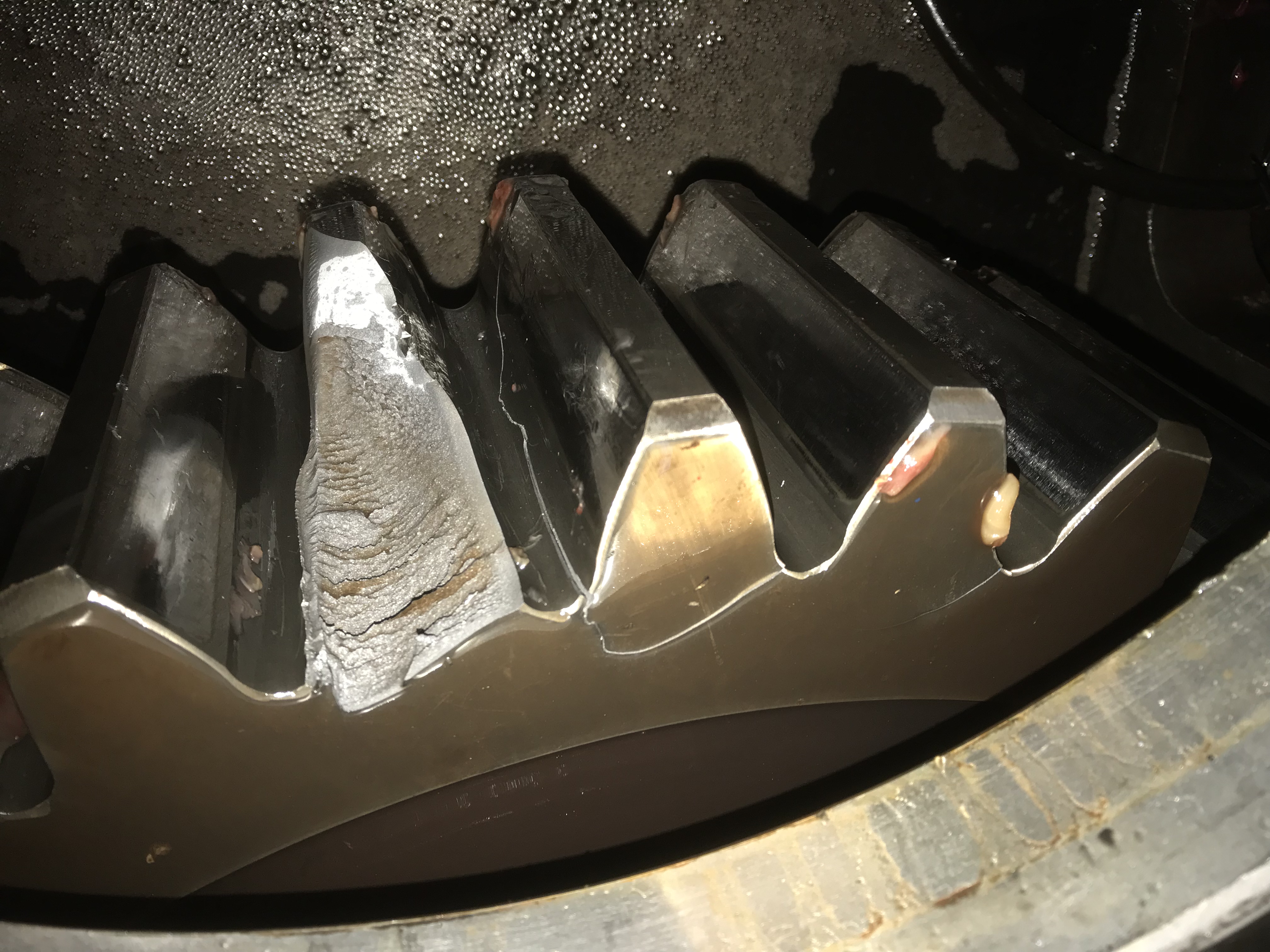

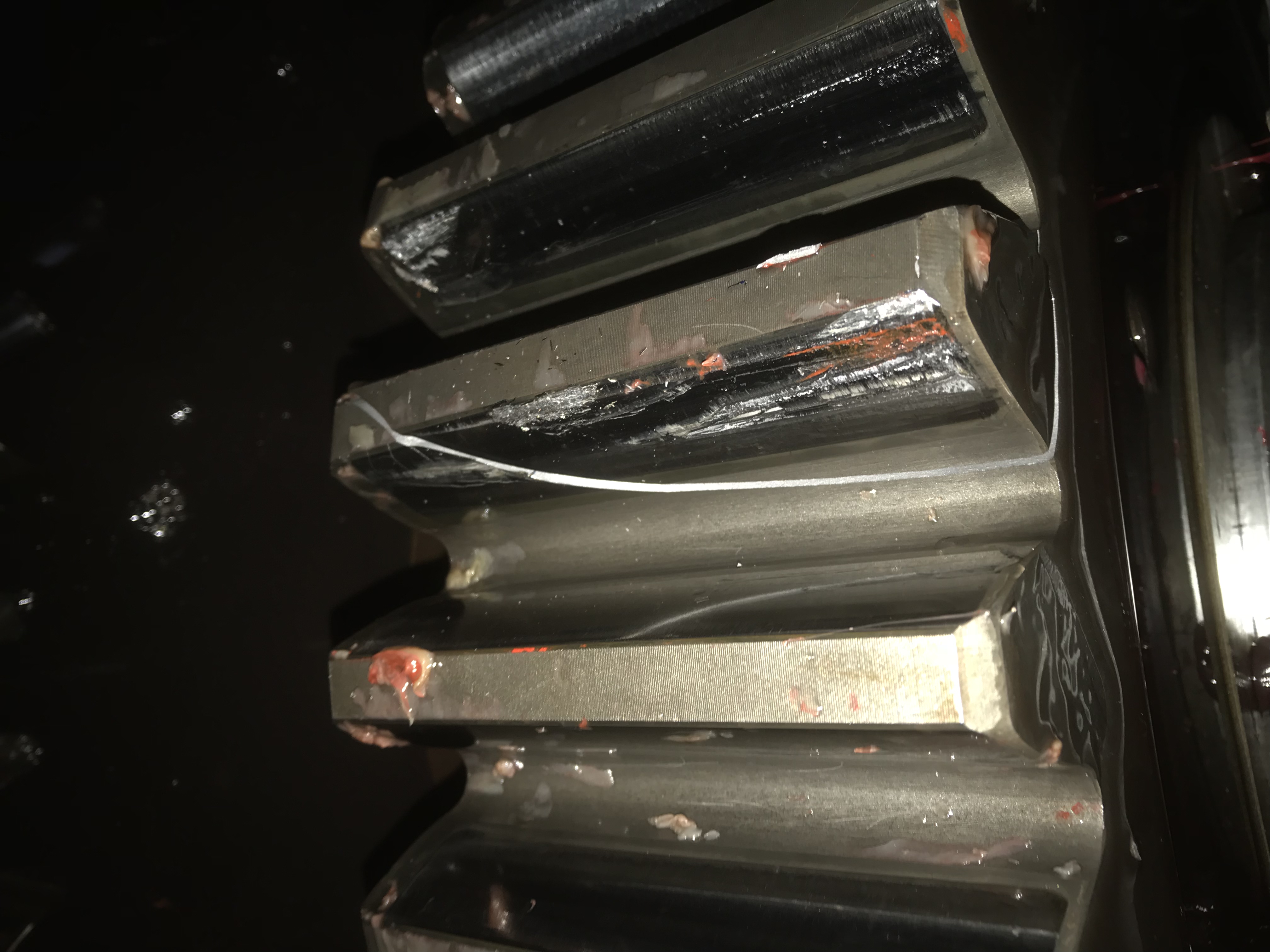

回转行星减速机输出齿轮与驱动惰轮在加速疲劳试验过程中（2倍额定载荷）瞬间断齿，检查校核报告没有问题，修形参数也是成熟的。断齿原因大家说说朝哪个方面考虑，帮助一起找下原因。

nutshell2011 · 发表于 2021-1-14 22:12

看着啮合斑点还可以，应该是强度不够吧！
不过从一侧断裂有可以是偏载。

zengxiaodong · 发表于 2021-1-14 22:26

应该是严重偏载

山中樵翁 · 发表于 2021-1-15 08:12

从一侧断裂应该是偏载，之前遇到过平行轴齿轮副也是这种情况，原因是一端轴承损坏整个轴倾斜了。

DD99 · 发表于 2021-1-15 08:21

1.查金相材质硬层等。2.查轴平行度

HBTIANZE · 发表于 2021-1-15 08:43

同意楼上的观点，重点看看金相组织。

zlj_0123 · 发表于 2021-1-15 11:11

过载了，重新检查一遍设计吧

yanta82 · 发表于 2022-10-29 16:51

典型的偏载造成的，khb很大
