求助齿根圆角设计问题

mwp2022 · 发表于 2020-10-9 08:48

您需要登录才可以下载或查看，没有账号？注册

x

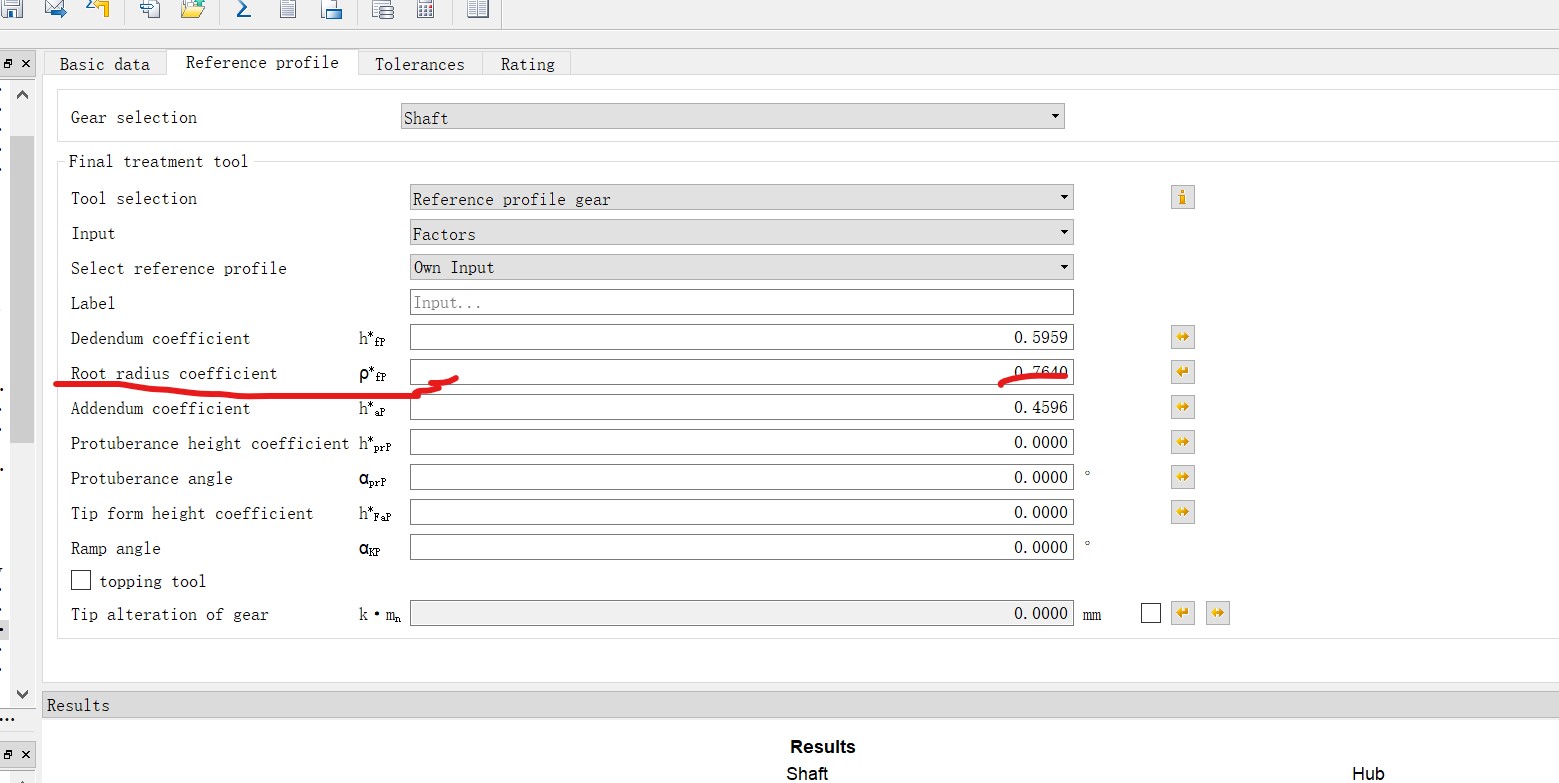

要求齿根圆角为全圆弧，这个在如附图所示的kisssoft中怎么输入啊？没有输入全圆弧的选项啊。

梦飞飞141414 · 发表于 2020-10-9 13:47

点那个小箭头，就是推荐的最大的，即单圆弧。可以打开图形看一下，单圆弧双圆弧很容易分辨。

mwp2022 · 发表于 2020-10-10 10:28

梦飞飞141414 发表于 2020-10-9 13:47
点那个小箭头，就是推荐的最大的，即单圆弧。可以打开图形看一下，单圆弧双圆弧很容易分辨。

多谢老师指导！

hzy · 发表于 2021-5-6 09:38

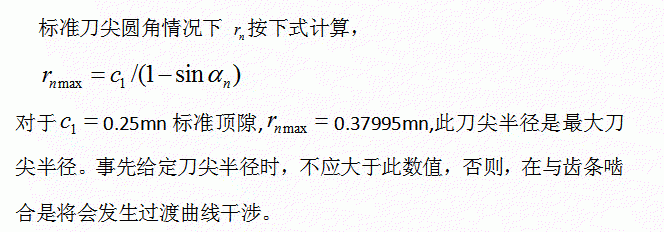

最大圆弧半径rn max可以直接计算求得：

hzy · 发表于 2021-5-6 10:24

做成两侧同一圆弧时，基准齿条刀尖最大半径=0.4484742mn 此时齿顶间隙 c1=0.295087mn
