kisssoft锥齿里面的锥齿种类

hujun2512758 · 发表于 2020-9-26 16:23

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

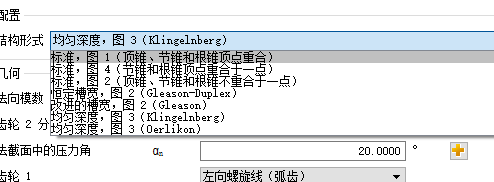

kisssoft锥齿里面的锥齿种类：
1.顶锥，节锥和根锥顶点重合------非等顶隙齿
2.节锥，根锥顶点重合与一点------等顶隙齿
3.顶锥，节锥，根锥不重合一点----双重收缩齿（设计过程中，可以保证顶隙相等嘛？）
4.恒定槽宽（gleason-duplex）---属于？
5.改进槽宽（gleason）---是否属于等顶隙齿一种
6.均匀深度（克林贝格制）---等高齿
7.均匀深度（奥利康）----等高齿

一直搞不明白，7种齿制怎么选用，怎么搭配齿形（直齿&斜齿&零度齿&弧齿）？
恒定槽宽（gleason-duplex）&改进槽宽（gleason）两者到底有什么区别


眼睛想跟你 · 发表于 2021-5-19 16:03

顶个沙发，期待高手回贴。

子虚 · 发表于 2021-5-19 17:17

三个顶点位于一点的，顶隙不等。其余的都是等顶隙的。格里森的两种，第一种固定齿尖宽，就是双重收缩齿，或者可以理解为全工序法加工。第二种变化的齿尖宽，也就是齿根倾斜，使用五刀法加工的。两个图3，就是等高齿，区别也就是后面括号里的，克林根贝格制或者奥利康制，很古老的区别了，如果没有记错，克林根贝格制的齿线是准渐开线，奥利康制的就是延伸外摆线，但不确定KISSsoft里面是不是这个区别。

ningyangxiaohu · 发表于 2021-6-17 17:44

好的，这个正是我想要的，谢了

心灵驿站 · 发表于 2021-7-13 14:19

好资料，谢谢分享

wxrain · 发表于 2022-1-5 21:13

不知道这几种都适用于什么场合。。。

fxzzy · 发表于 2022-3-16 16:50

好资料，谢谢分享
