一款行星减速机

scorpio · 发表于 2020-9-3 10:10

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 scorpio 于 2020-9-3 11:29 编辑

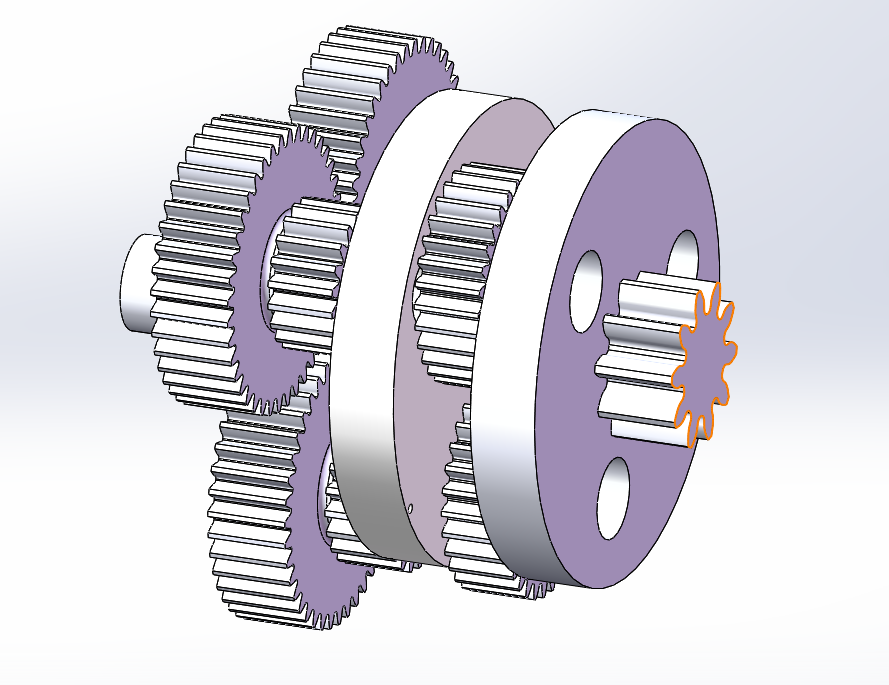

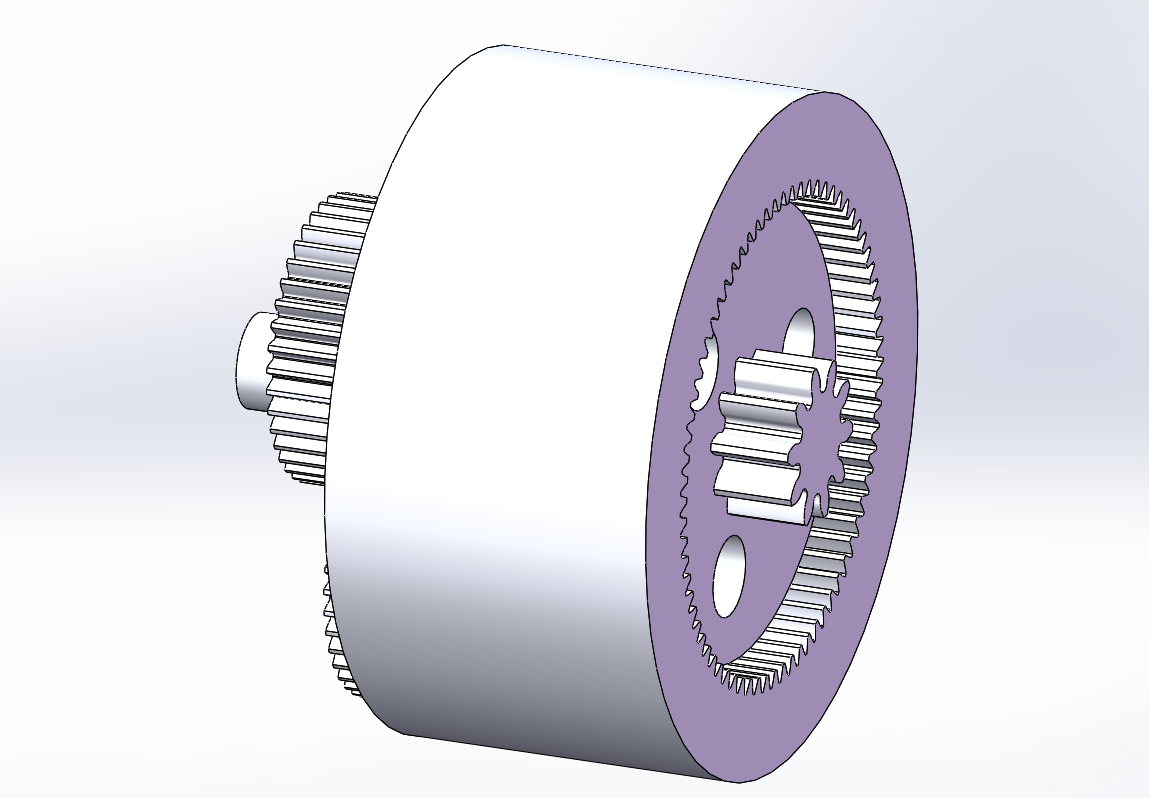

这个是利用NW和NGW的结合，最终是4级传动，欢迎指正！

scorpio · 发表于 2020-9-3 20:40

1级：模数1 太阳12 行星40/20 内齿圈72
2级：模数1 太阳12 行星30 内齿圈72

mrmrw · 发表于 2020-9-4 14:56

楼主这是要做啥？随便画了几个齿轮要说明什么问题？

scorpio · 发表于 2020-9-4 15:00

mrmrw 发表于 2020-9-4 14:56
楼主这是要做啥？随便画了几个齿轮要说明什么问题？

好尴尬呀，公司要设计一款速比1800左右的多级行星减速机，要传递扭矩，还要结构紧凑，我是我设计初稿的前两级。。。

scorpio · 发表于 2020-9-4 15:01

动态图片还不会上传。。。

天菲二号 · 发表于 2020-9-9 22:37

1800明显要用摆线轮啊，行星齿轮体积大了

snjataps · 发表于 2020-10-15 14:57

这不是双联行星么，与我的一个产品是一样一样的

1489563506 · 发表于 2020-10-15 20:03

1级：模数1 太阳12 行星40/20 内齿圈72 这个减速比怎么计算？

lovexin20 · 发表于 2020-11-19 16:30

1489563506 发表于 2020-10-15 20:03
1级：模数1 太阳12 行星40/20 内齿圈72 这个减速比怎么计算？

72/12+1 也就是速比是7

gdd · 发表于 2020-11-25 10:53

什么用途？输出性能多大？外形尺寸多大？
我公司的ngw行星的大速比在3000-4000，想了解请联系13480780453陈先生
