NGW行星齿轮设计

风风雨雨玩玩天 · 发表于 2020-8-31 18:03

您需要登录才可以下载或查看，没有账号？注册

x

看到有一款NGW形式的行星齿轮，太阳轮8齿，行星轮15齿3组，内齿圈是40齿，模数是1，压力角20°，中心距大约在11.5mm左右！
这种能都正常啮合么，不是不符合Za+Zc=2Zb,我的理解是通过变位实现，但是如何算出这个合适的变位系数呢？有没有
大神解答疑问，非常感谢！

风风雨雨玩玩天 · 发表于 2020-8-31 18:05

不是斜齿轮，是普通的直齿轮

风风雨雨玩玩天 · 发表于 2020-9-1 13:12

补充一下，实测太阳轮齿顶圆直径11mm，齿根圆直径7mm，分度圆上的齿厚大概2mm!

yzgys · 发表于 2020-9-1 14:51

Za+Zc=2Zb仅适合标准齿轮，不适用变位

submariner · 发表于 2020-9-1 16:34

这组参数必然根切，建议核查中心距

gdd · 发表于 2020-9-2 09:59

本帖最后由 gdd 于 2020-9-2 10:03 编辑

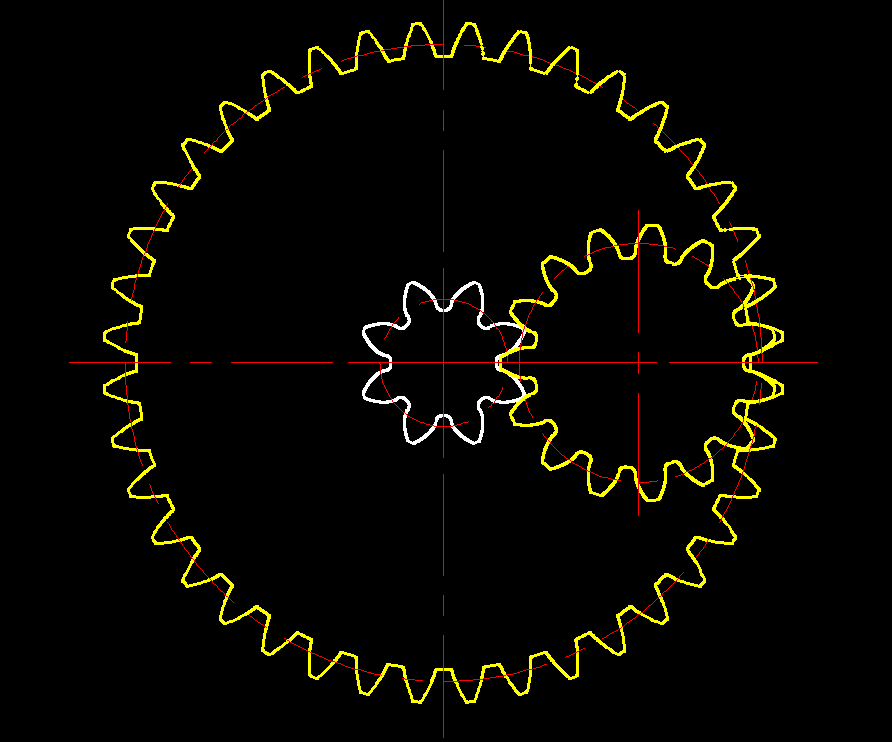

za=8 xa=0.5659
zc=15 xc=0.3374
zb=40 xb=0.1078
a=12.25 m=1
按这组参数可以，
不要去仿原样的参数，

天菲二号 · 发表于 2020-9-25 21:13

根不根切看压力角，加大点就没事

532446880 · 发表于 2020-9-27 17:16

行星齿数少1是为了让太阳齿和行星齿变强壮一点，可能内齿有共用才这样设计

fuguangyi · 发表于 2020-9-27 20:48

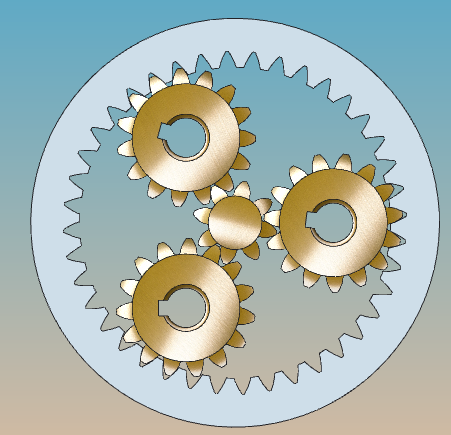

ZA=8 ZB=15 ZC=40 A=12.5 XA=+0.657 XB=+0.602 XC=+0.602

熊猫NG · 发表于 2020-12-5 09:07

同问行星齿少一齿变位系数怎么求？
