奇数齿链轮测量

zengzhenp

各位大侠,你们好!请问加工奇数齿链轮怎样准确测量到加工尺寸,有没有什么公式算?例如,加工链轮 节距=6.35  滚子直径=3.3  齿数=9,怎么测量这个尺寸.小弟在此感谢!

whj9822

测量量柱测量距

我本农夫

如图

hyfjy

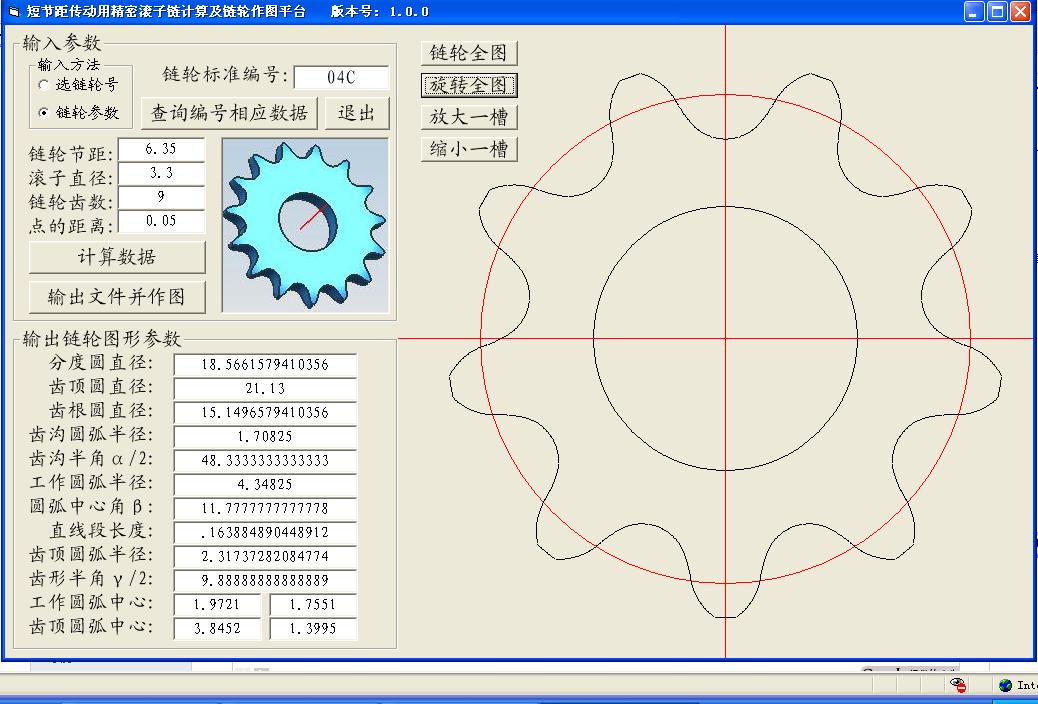

记录如下：

    短节距传动用精密滚子链计算及链轮齿形计算输出文件
    软件编制：hyfjy      计算日期：2011-05-08
输入参数：
节距 p= 6.35    滚子直径 D= 3.3   链轮齿数 Z= 9
链轮端面齿形计算输出参数：
分度圆直径  do= 18.5661579410356
齿顶圆直径  Do= 21.13
齿根圆直径  D1= 15.1496579410356
最大弦长    LA= 14.9195005958148
齿沟圆弧半径 r= 1.70825
工作圆弧半径r1= 4.34825
齿尖半径    r2= 2.31737282084774
齿槽半角  α/2= 48.3333333333333 度     .843575805130592 弧度
相连圆弧角  β= 11.7777777777778 度    .205561000790443 弧度
齿形半角  γ/2= 9.88888888888889 度    .172593670474995 弧度
齿廓直线段  FG= .163884890448912
中心距     OO2= 4.092
第一座标点  A1= 1.9721   Y1= 1.7551
第二座标点  A2= 3.8452   Y2= 1.3995
等同链轮编号：04C  (以下是该编号链轮相应参数)
内节内宽(min)      b1= 3.1       销轴直径(max)      d2= 2.31
套筒孔径(min)      d3= 2.34      链条通道高度(min)  h1= 6.27
内链板高度(max)    h2= 6.02      外或中链板高度(max)d2= 5.21
过渡链节尺寸(min)  L1= 2.65      L2= 3.08       c= .1
排距               Pt= 6.4
内链节外宽(max)    b2= 4.8       外链节内宽(min)    b3= 4.85
销轴全宽:单排(max) b4= 9.1      双排(max)  b5= 15.5      三排(max)  b6= 21.8
止锁件附加宽度(max)b7= 2.5
测量力(单位:N)   单排= 50     双排= 100      三排= 150
最小抗拉载荷Q (单位:kN) 单排= 3.5     双排= 7      三排= 10.5
本传动链标记格式:    04C-排数-整链链节数-GB/T 1243-1997
        计算结束时间：21:25:03

hyfjy

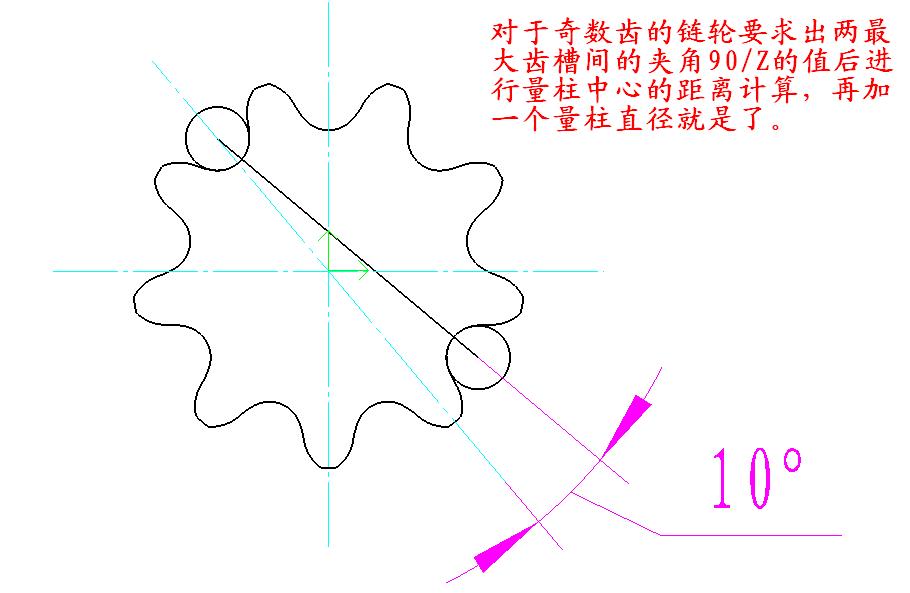

得到的二维图如下：

zengzhenp

非常感谢楼上各位!谢谢你们详细给我解答!

wxrdsxb

用公式，奇数齿（实际测量）=分度圆直径*cos（90/齿数）-1.01*滚珠直径，例，18.566*cos（90/9）-1.01*3.3=14.95，直接用尺测量的数据就是14.95mm
