蜗杆与斜齿轮的配合的设计

qdd1997 · 发表于 2020-7-15 15:06

您需要登录才可以下载或查看，没有账号？注册

x

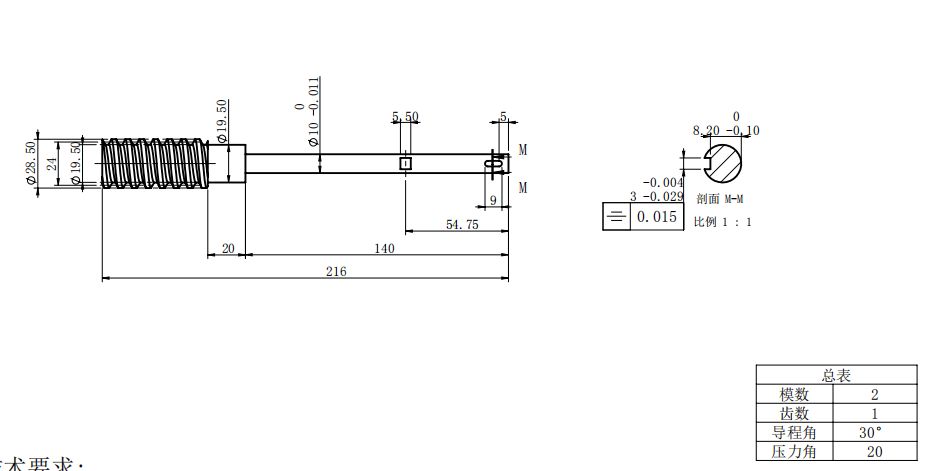

各位大师好，帮看看这图能加工出来么，有问题的话帮忙指出一下。

qdd1997 · 发表于 2020-7-15 15:08

现在外协做出来不对，之前没有深入研究，后来发现问题所在，但是还是研究的不是很透彻，找位大师请教请教，

15506198942 · 发表于 2020-7-16 16:45

头数不对吧，单头螺纹升角很小的。28的外径应该为7头多

15506198942 · 发表于 2020-7-16 16:53

6头可以，大概就是你的外径28.6

15506198942 · 发表于 2020-7-16 16:54

本帖最后由 15506198942 于 2020-7-17 14:27 编辑

扇齿齿数要变大6倍，蜗杆主动时，齿数比最大为70，你的118太大了
