小白-大神帮忙指正问题

gh-wang · 发表于 2020-5-7 08:19

您需要登录才可以下载或查看，没有账号？注册

x

初次接触齿轮设计-完全小白

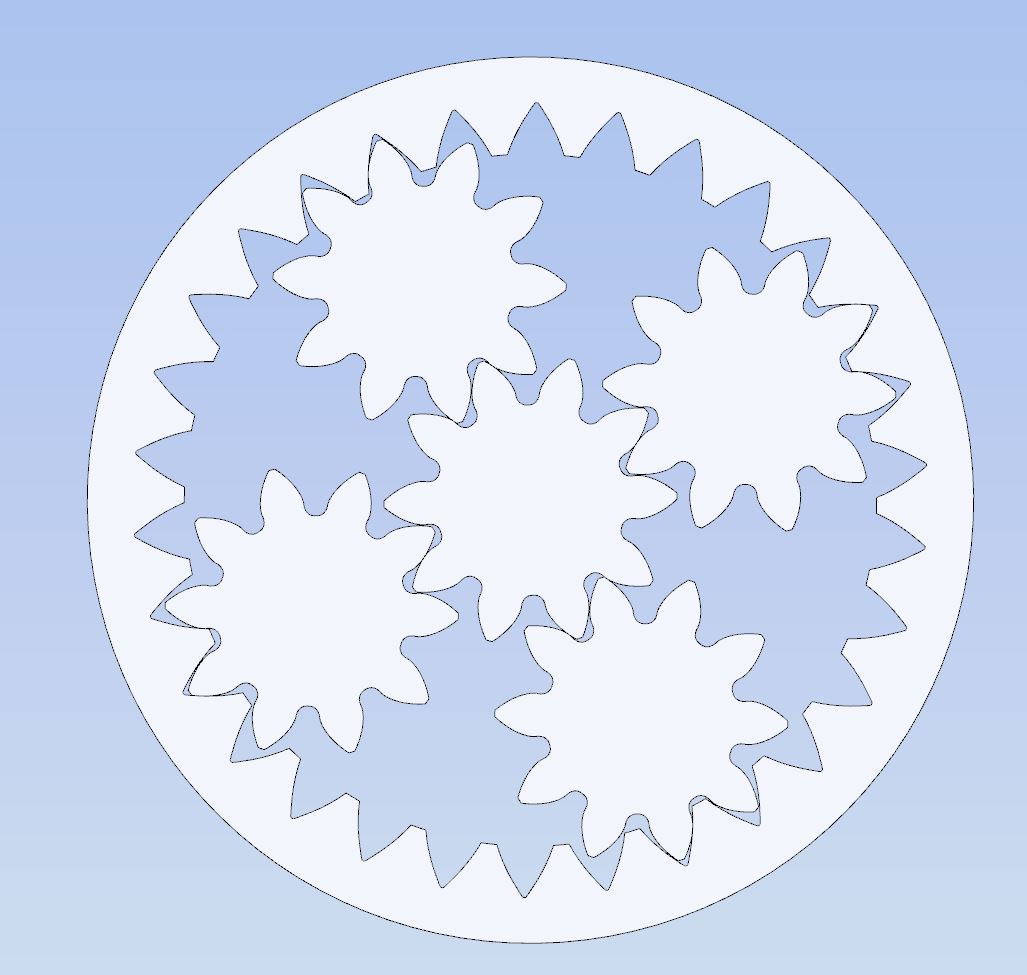

设计了一个4个行星轮的行星减速机，太阳轮和行星轮都是1.5模10齿的，内齿圈30齿的。
整体外径不能超过60mm。要求输出低速大扭矩。麻烦大神帮忙指正一下问题。
如何修改才能正常运行。

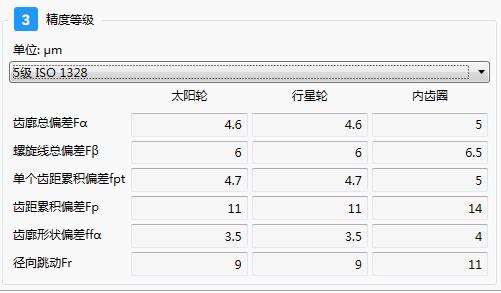

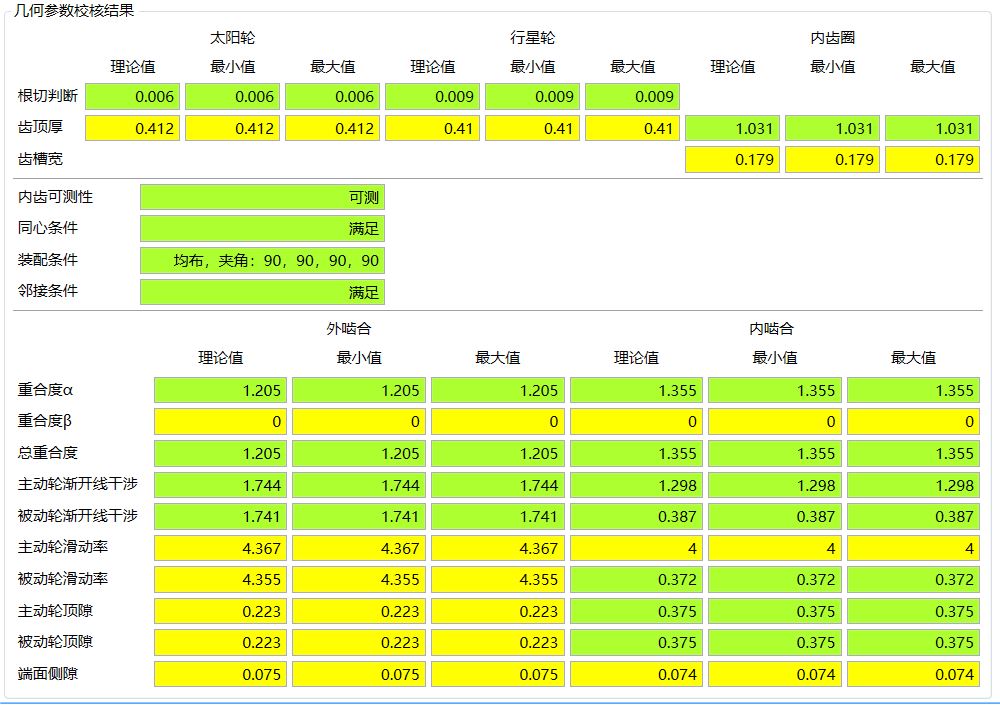

下图为ETAGEAR一键计算的结果。

gdd · 发表于 2020-5-7 13:08

不是是模数大，扭矩就大，有60的外径完全可以有很多齿数配比方式，你这太阳齿和行星齿重合度可定很低，即使模数大也没意义
我公司有现成的52mm直径的行星，感兴趣的话可以联系我13480780453

henrymao · 发表于 2020-5-7 14:46

你选择的齿数太小了。如果齿数不能增加你可以试试下面的方法。

gdd · 发表于 2020-5-9 17:12

henrymao 发表于 2020-5-7 14:46
你选择的齿数太小了。如果齿数不能增加你可以试试下面的方法。
点击下面的转到高级界面，中心距输入16.1mm ...

齿圈的齿根圆吃根宽太小了，刀具很容易崩齿顶，建议他还是加大齿数，减小模数，重合度增加了也能提供大扭矩

yongxiangle1969 · 发表于 2020-5-11 06:53

不错，学习学习
