新人求助，少齿差行星传动的配合怎么避免干涉

zhaoq · 发表于 2020-5-4 14:14

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 zhaoq 于 2020-5-4 20:53 编辑

一个少齿差行星传动的内啮合，有个偏心轴，不管怎么放齿轮都会发生干涉。想对这齿轮副进行有限元分析，卡在这个地方很久了。

登录/注册后可看大图

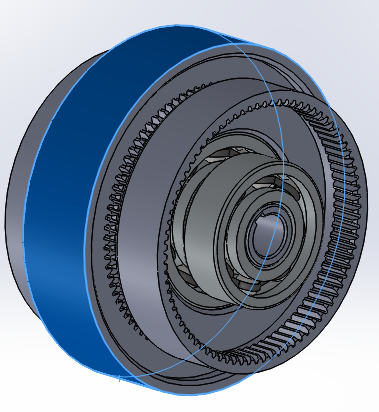

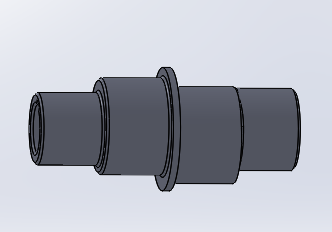

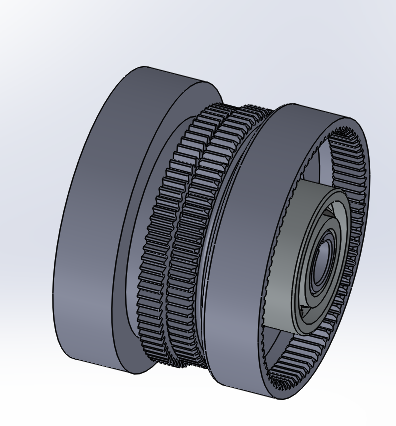

图片是发生干涉的装配体，偏心轴，和只有两个内齿轮与轴组成的没有干涉的装配体。现在问题是把齿圈加上去不管怎么调整都会干涉。不知道是齿轮设计问题还是我自己没弄好。
整体的建模在附件

mrmrw · 发表于 2020-5-8 13:38

图下载了，但是好像看不懂这是啥传动方式？是不是少了零件？
还有就是齿轮齿形都是错的，怎么能不干涉？
