求助：比较困惑的行星轮系受力分析，望大神指导。

天逸云舒 · 发表于 2020-4-16 19:58

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

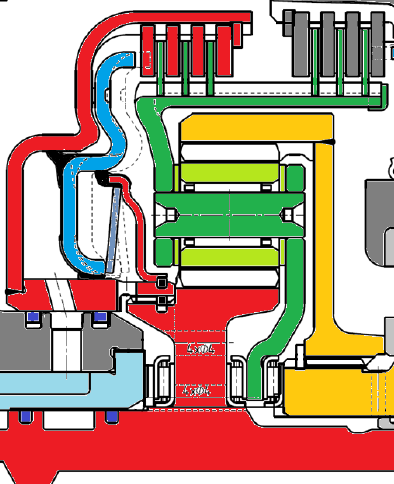

各位好，如图片所示，为单排单行星齿轮结构行星轮系，若通过左侧离合器结合，输入同时为太阳轮和行星架时，齿圈输出，这时速比为1，此时行星架离合器受到的扭矩是多少？行星架和太阳轮同时输入，齿圈输出的扭矩与输入却相同，内力传递路径是怎么样的，各是如何分配的？行星齿轮这时给太阳轮一个反作用力吗？若太阳轮、行星齿轮、内齿圈齿数分别为54/15/84，太阳轮分度圆半径/行星齿轮所在行星架圆半径/内齿圈分度圆半径分别为36/46/56，还请大神指导下，内力是如何分配和传递的，非常感谢！

天逸云舒 · 发表于 2020-4-20 18:09

求老师指点啊
