求助矩形花键轴和齿轮配合问题

sharkkk8 · 发表于 2020-4-16 01:14

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 sharkkk8 于 2020-4-16 01:19 编辑

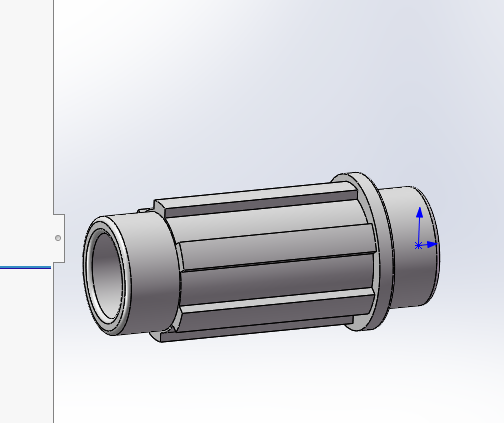

近期在设计斜齿减速箱中间轴时使用的矩形花键配合，但是很快又发现了问题。
如果使用成型铣刀进行花键轴加工时，花键与台阶底部会形成一个圆弧半径，会导致齿轮与花键轴装配时无法固定在台阶轴底部。

请问各位是怎么解决的或者用其他办法

lianyuxiaohu · 发表于 2020-5-4 13:18

需要有效长度的花键中间车个槽，卡个卡簧进去限位

山中樵翁 · 发表于 2020-7-19 16:59

如果有效长度允许的话可以根据铣刀尺寸在台阶部位先加工个槽。

HBTIANZE · 发表于 2020-7-20 18:23

最好是更改设计。
