[UG] NX11.0花键收尾画法

发表于 2020-1-8 13:17 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

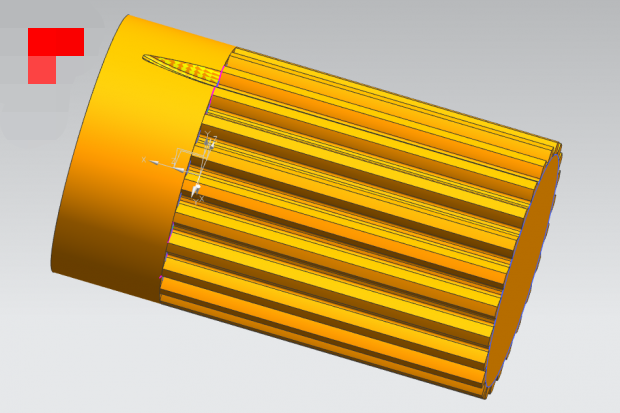

请教NX11.0花键收尾是怎么画的


回复

yongxiangle1969

发表于 2020-1-9 08:00 | 显示全部楼层

一般用刀具廓形扫描切除

回复

yongxiangle1969

发表于 2020-1-9 08:01 | 显示全部楼层

还要注意刀具半径和中心轴线要和设计图纸一致

回复

发表于 2020-7-19 21:05 | 显示全部楼层

斜齿收尾能画出来就牛X了！

回复

发表于 2020-8-12 07:50 | 显示全部楼层

扫描，一步搞定。

回复

发表于 2020-9-18 10:49 | 显示全部楼层

沿引导线扫掠这个命令

回复
