角变位斜齿轮画出法面齿形

风风雨雨玩玩天

在KISSsoft上输入参数，得出3d数模，想要验证齿轮的分度圆法向弧齿厚，怎么画出这个斜齿轮的法向齿形呢，有关教材上说的是

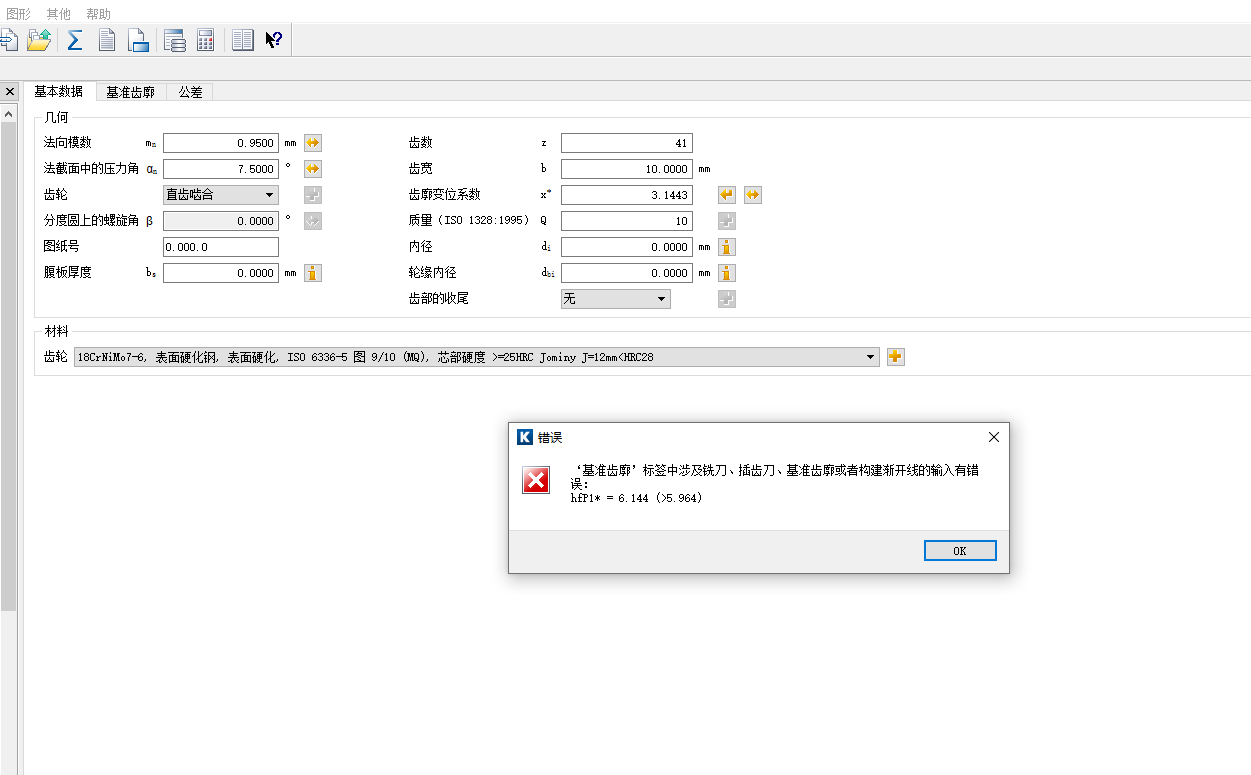

输入法向模参数，引用齿数可以得出，但是我用的是扩展齿廓变形，在KISSsoft中一直提示错误，是不是画不出来法面的齿形
具体数据：分度圆螺旋角18.5854，法向模数0.95，法向压力角7.5°，法向弧齿厚2.2775，齿根圆33.25，齿顶圆37.1，有没有大神予以指导

lmw1664875498

法向齿轮垂直于螺旋角做一个截面即可...我也不知道对不对书上这么说的

hyfjy

在“法向”的问题上，我个人觉得是没有“法向平面”的，法向面是各点位置都垂直于分度圆或者某条螺旋角的螺旋线的一个螺旋面，在任一点上，都垂直于螺旋线上的相应点，故如果做一个法向齿形，应该是分布于螺旋面上的一个空间齿廓，书上介绍的“法平面”只能近似在很小的区域可以这样认为，如果放大以后，边上的齿廓已经发生了明显的变异，如果还认为这仍然是“法平面”，就会得出“一个齿轮上的法平面上的齿形是处处不相等的”这样荒谬的结论。从这点来说，也可以证实所谓法向齿廓的齿形，也无法在平面上反映出来，更不要说什么法向齿廓的分度圆弧齿厚了，理论上引入的计算法向分度圆弧齿厚是纯理论的，没有实际可画出来的任何方法。个人看法，仅供参考。

hyfjy

通常斜齿轮是以端面齿形作为依据进行建模的，端面齿形是准确的渐开线齿形。而在斜齿轮的法向上，是无法做出法向齿形的。因为只可能会有分布在螺旋面上的空间齿形，无法在平面上进行尺寸的校核。

lmw1664875498

hyfjy 发表于 2020-5-20 22:02
通常斜齿轮是以端面齿形作为依据进行建模的，端面齿形是准确的渐开线齿形。而在斜齿轮的法向上，是无法做出 ...

谢谢科普，最近在做斜齿轮的建模，模型已经出来。平面的截面处处相等，但是垂直于分度圆上的螺旋角做法向上面的截面的时候，发现不管怎么切，每次切的截面都不一样...原来是变形了....那么是不是如果要加工斜齿轮的话只能依靠端面齿形的渐开线齿形就行加工呢，也就是说无法准确法向加工斜齿轮？
