创新式蜗轮蜗杆计算

刀疤五 · 发表于 2019-12-19 09:43

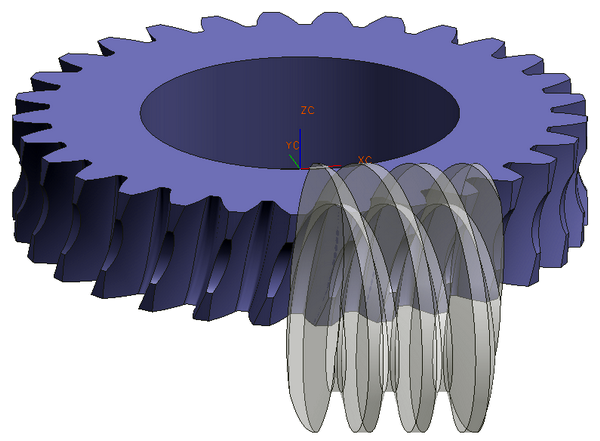

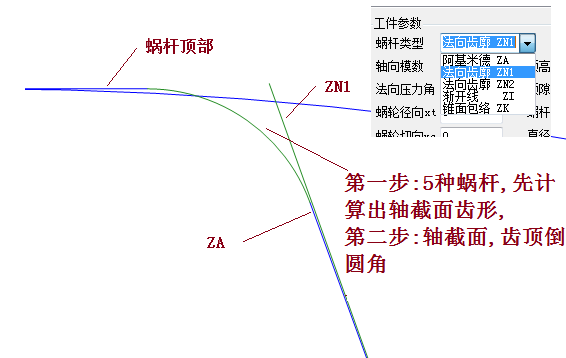

1.由标准ZA蜗杆A,生成蜗轮齿面a,校验A-a啮合.
2.由增径滚刀B,生成蜗轮齿面b,校验B-b啮合.
以上2项已完成.
滚刀如何修形还在思量中...

刀疤五 · 发表于 2019-12-20 11:24

本帖最后由刀疤五于 2019-12-20 11:28 编辑

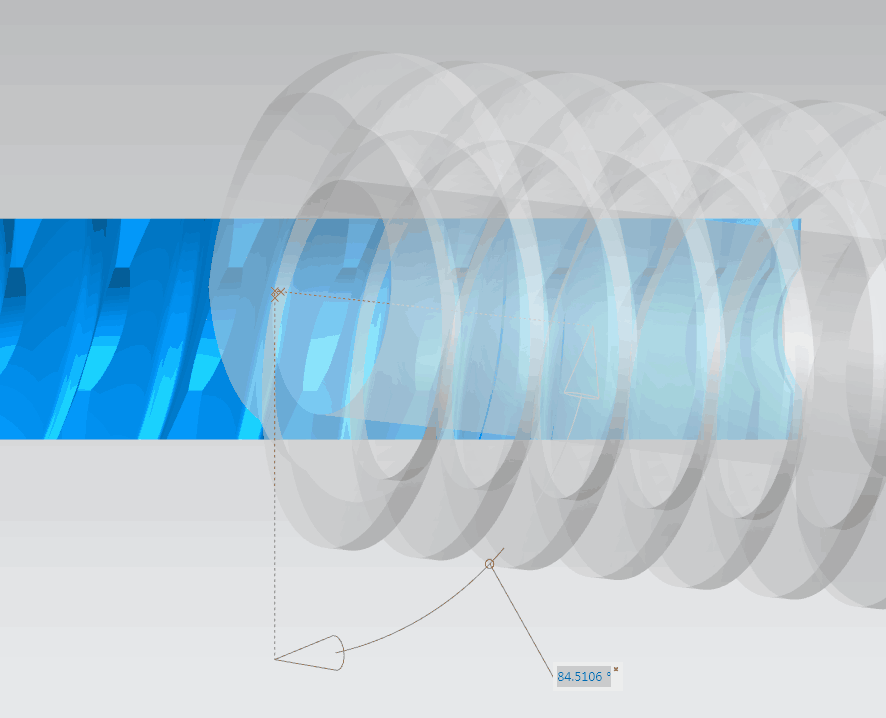

滚刀(蜗杆)计算出的齿面与滚刀啮合,B_b啮合正常参数见9楼,轴交角:5.4894 =90-84.5106


刀疤五 · 发表于 2019-12-21 10:02

本帖最后由刀疤五于 2019-12-21 10:17 编辑

滚刀滚后齿面的计算,得到了woodee版主的协助.感谢!

继续下去要做的内容 :

woodee · 发表于 2019-12-21 10:34

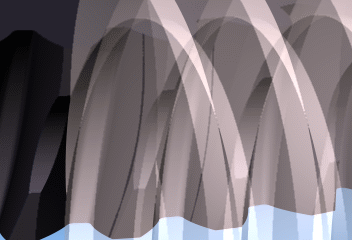

帮老刀做了一下刀具蜗杆的啮合分析，结果是线啮合，啮合痕迹深度0.001：

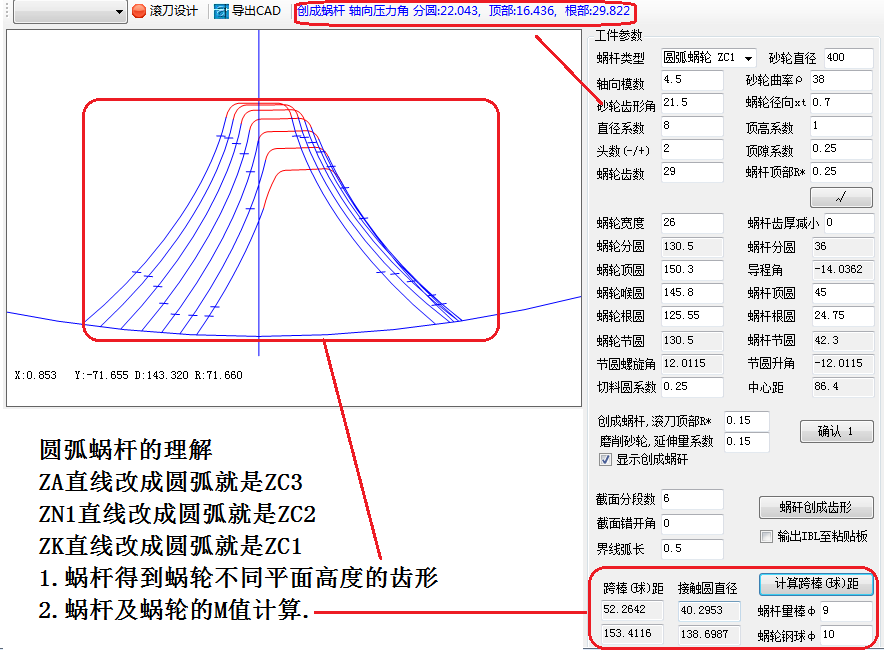

刀疤五 · 发表于 2019-12-24 22:22

刀疤五 · 发表于 2019-12-26 09:22

本帖最后由刀疤五于 2019-12-26 09:55 编辑

由蜗轮齿面计算增径刀具或改变头数的滚刀齿面,是否有唯一解呢?答案是有的.但这样得到的刀具蜗杆齿面不再是一个标准的等距蜗旋面.
刀具制造有些难度......

ljpljh271410 · 发表于 2019-12-26 10:36

支持，大佬有什么参考资料分享吗？

scorpio · 发表于 2020-5-19 22:03

版主大大，直廓环面包络蜗杆可以计算吗？

woodykissme · 发表于 2020-6-8 22:38

hzy 发表于 2019-12-12 16:40
刀疤五版主不断推出新作，让论坛朋友们不断受益，令我佩服。我是没有精力开发软件了, 获悉我的理论 ...

我也希望能得到您深厚的理论，向您学习！

李小辉 · 发表于 2020-6-15 19:41

支持版主。
