求助关于变速器的工作原理

rainboot · 发表于 2019-8-23 10:01

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 rainboot 于 2019-8-23 10:20 编辑

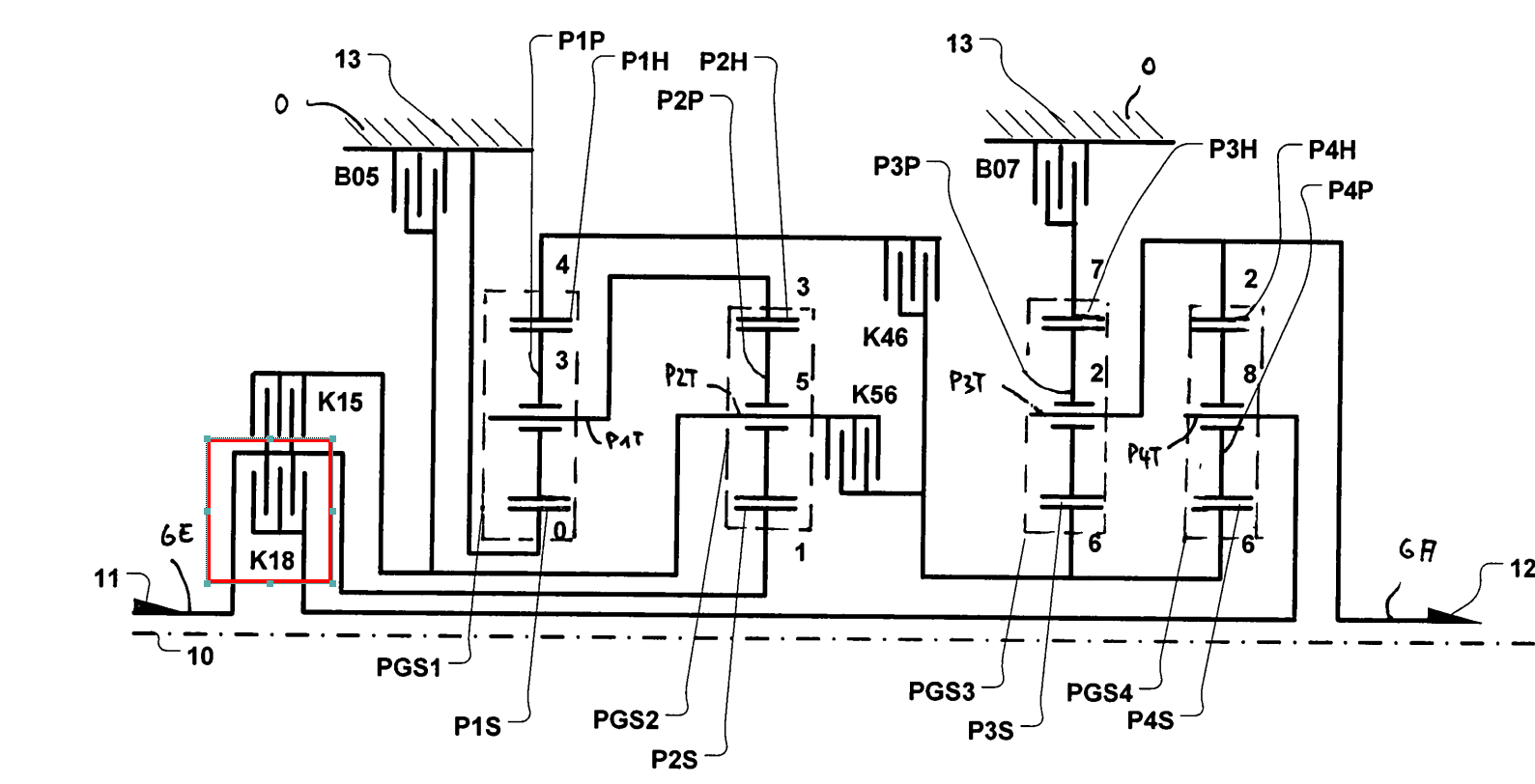

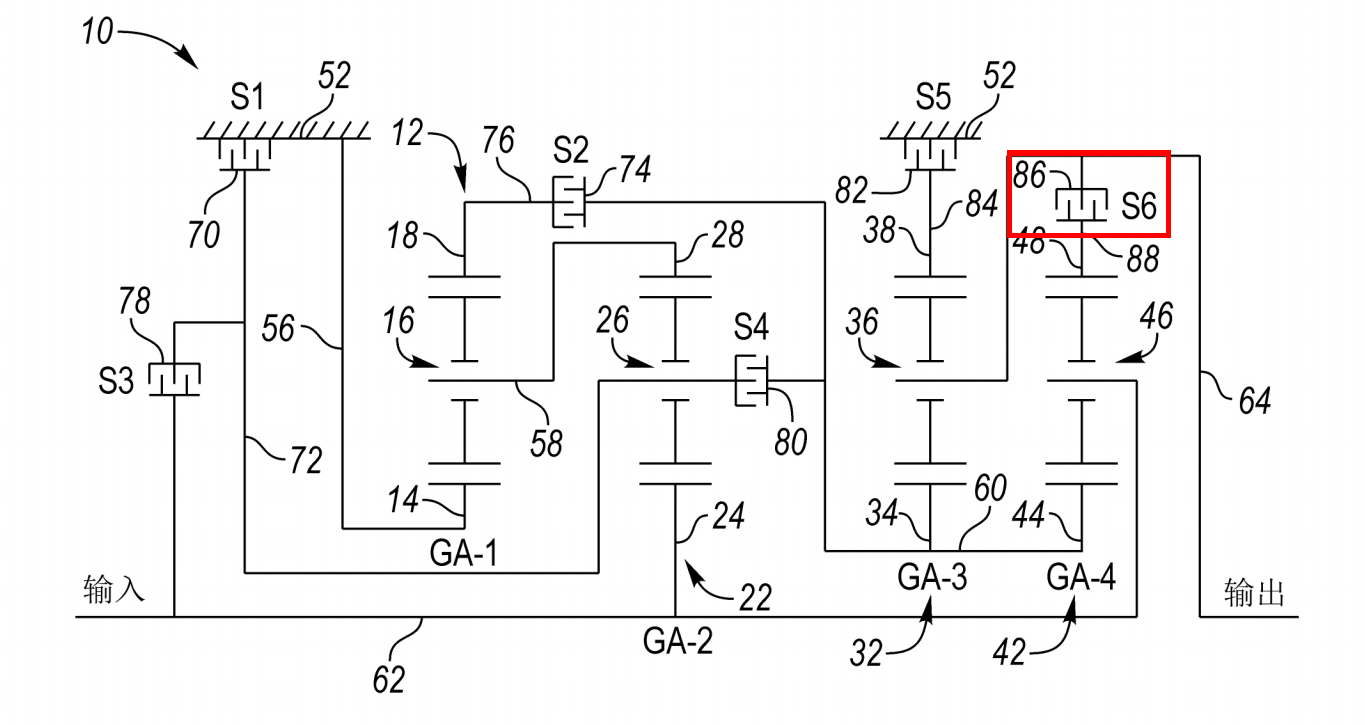

上图和下图的区别在于：上图中的离合器S6位于第四组行星齿轮组的齿圈与输出之间，下图的离合器K18在输入与第四行星齿轮组的齿轮架之间。我想请问：1、在上图离合器S6断开并且S2、S4、S5都闭合以及下图K18断开并且K46、K56和B07都闭合的情况下，是不是上图的中心齿轮44和齿轮架46会动，而下图中的中心齿轮和齿圈会动？
2、这一点区别对输出有很大影响吗？
3、更改离合器在变速器中的位置对变速器有很大影响吗？
