求助：NW型行星机构配比计算问题

niuershiye · 发表于 2019-10-9 10:41

--------------------------
具体设计要靠综合分析，还要考虑组装对齿

niuershiye · 发表于 2019-10-9 11:25

pizicai · 发表于 2019-10-9 21:44

牛爷不愧是齿轮大家，开发的程序也是非常厉害，谢谢牛爷指正！

niuershiye · 发表于 2019-10-11 09:18

pizicai 发表于 2019-10-9 21:44
牛爷不愧是齿轮大家，开发的程序也是非常厉害，谢谢牛爷指正！

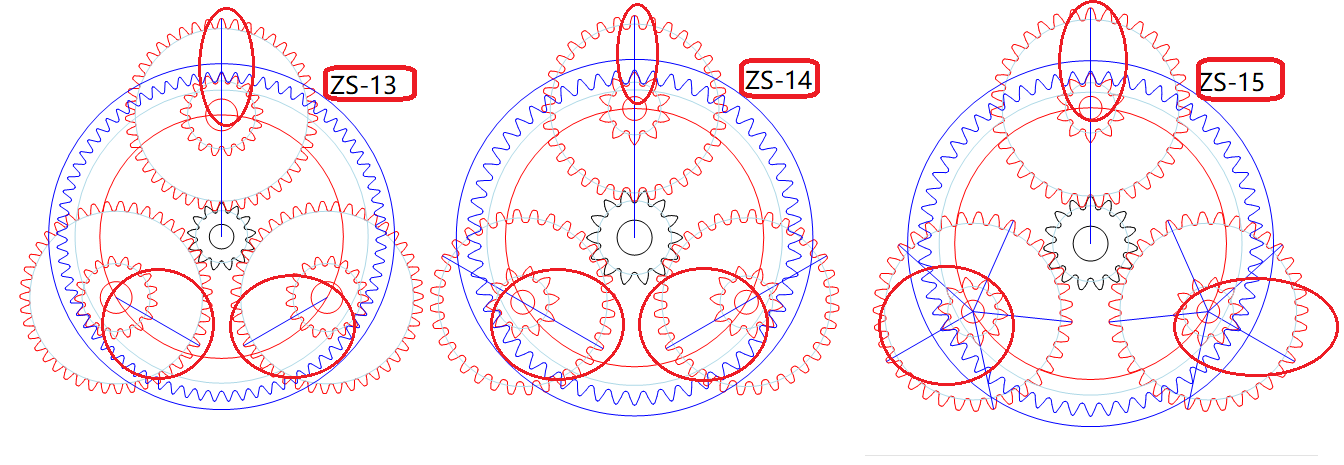

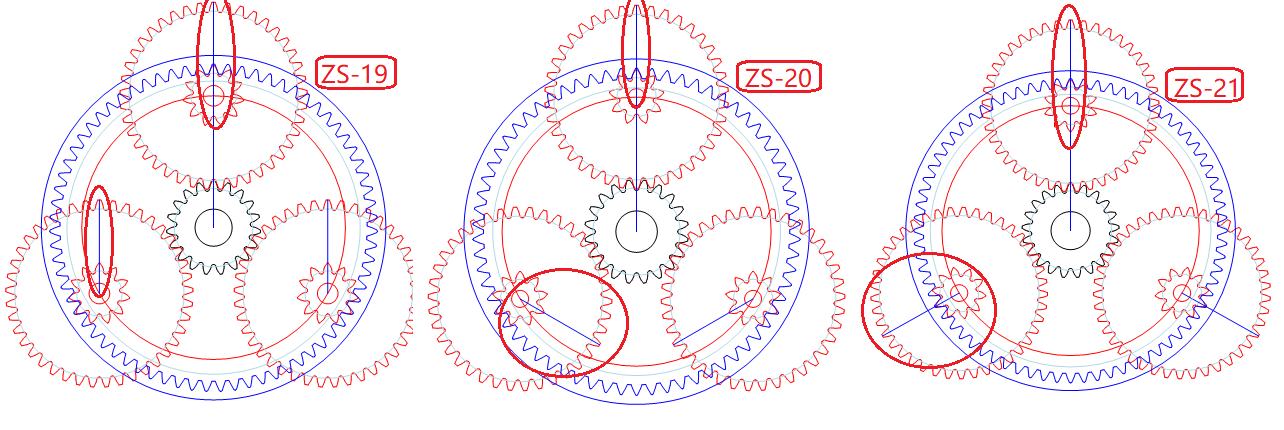

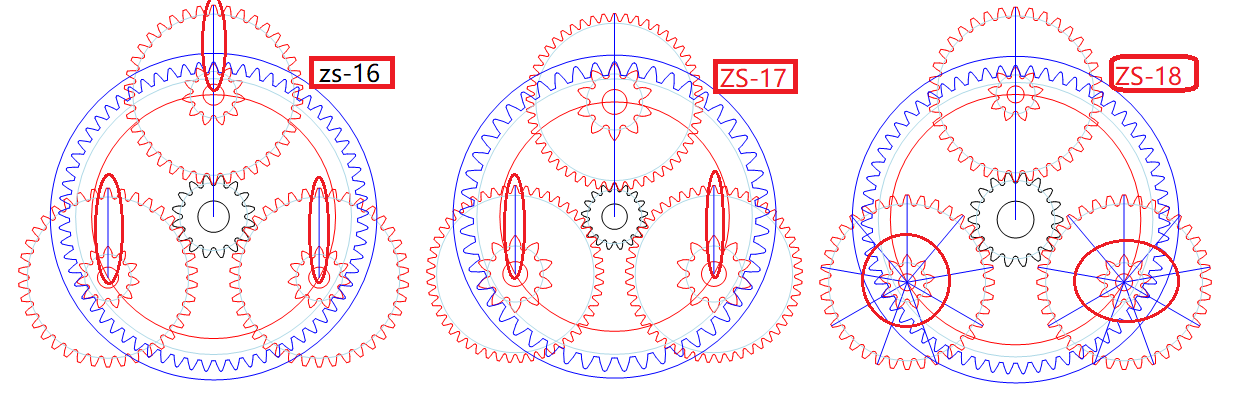

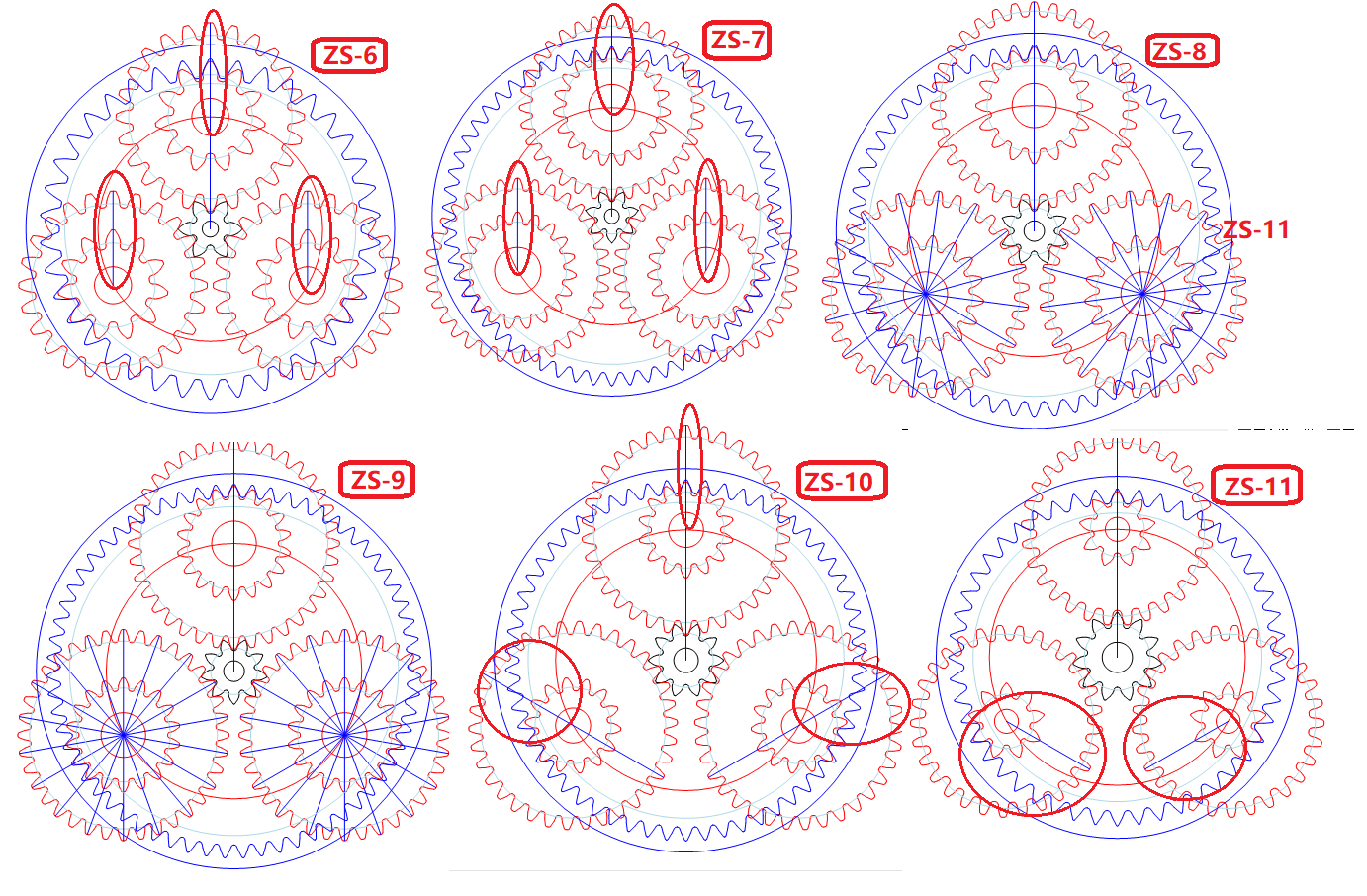

这几天闲的蛋疼，从太阳轮 6 齿到 24 都做了比较 /
1》太阳轮齿数多少，看结构限制，少齿数的注意根切与齿顶变尖，保持重合度。

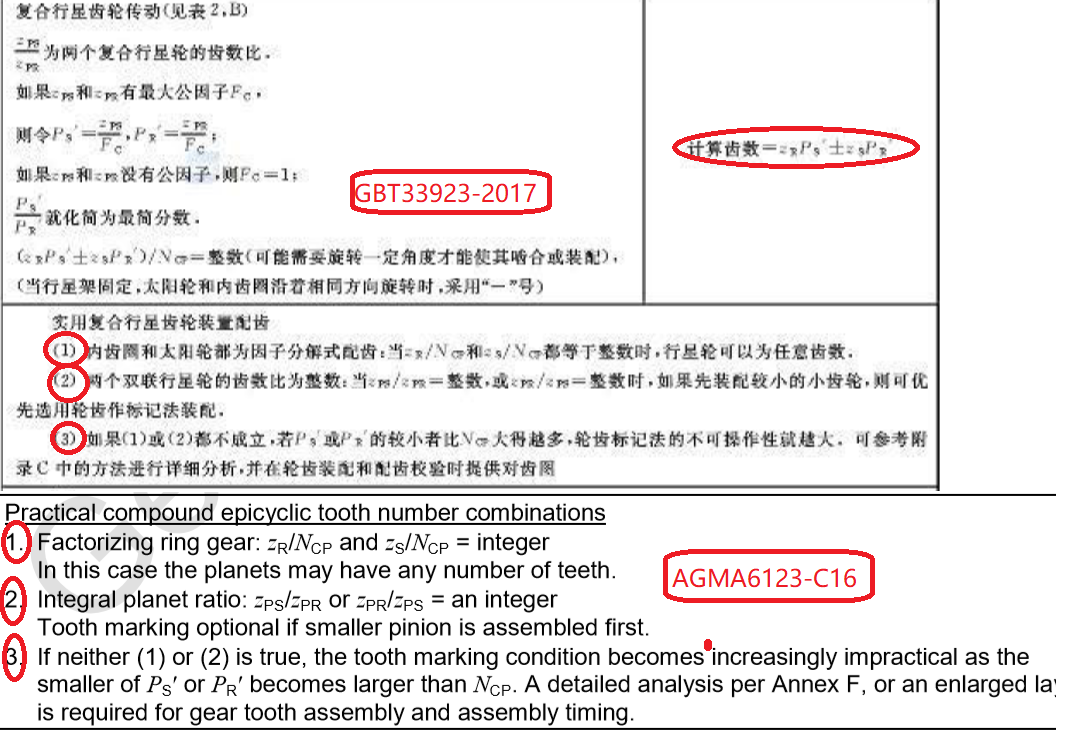

2》双联齿行星轮有个对齿问题，还有就是组装问题。

Mdele · 发表于 2019-11-29 11:22

牛爷这个NW软件售卖不
