DIN5480德标花键问题请高手解惑

zhenai198311 · 发表于 2019-1-25 15:58

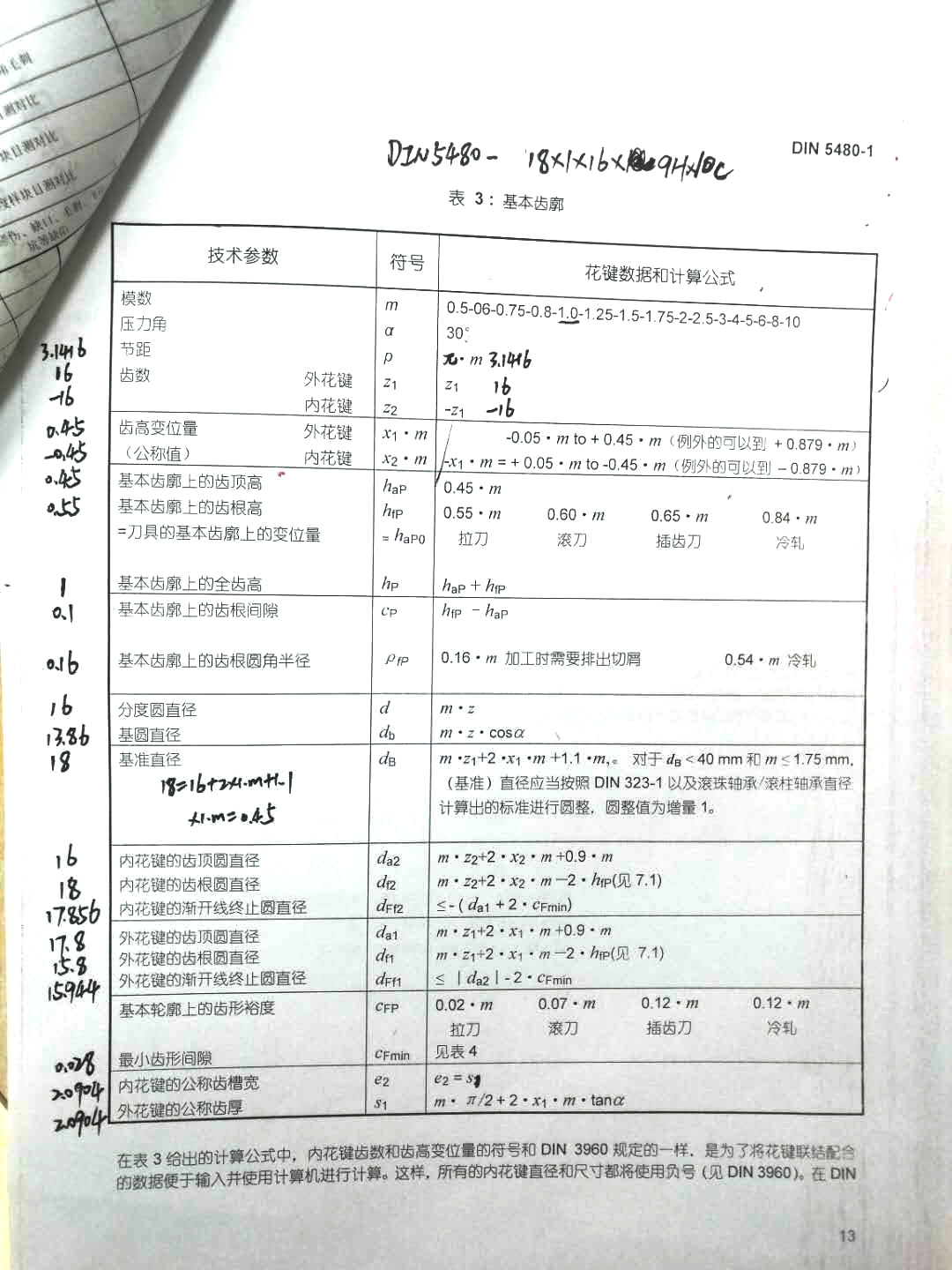

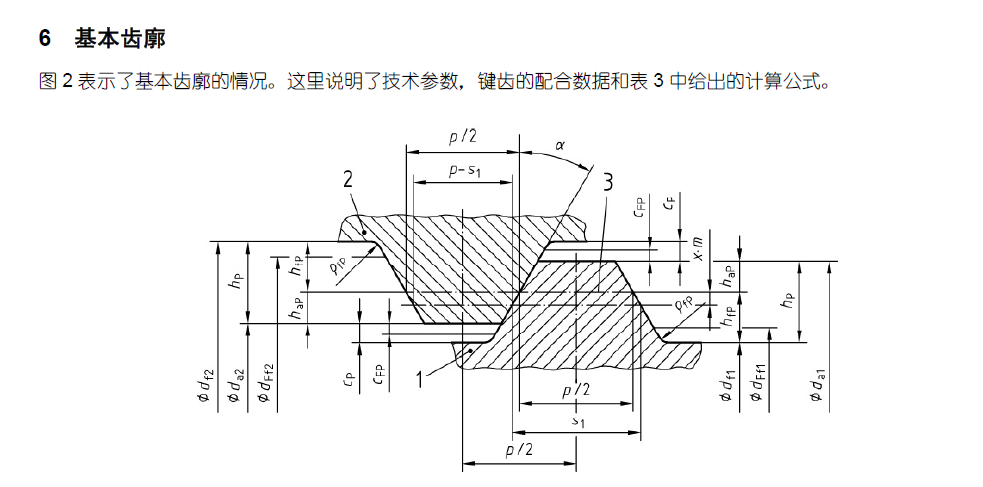

本人之前没有接触过花键，DIN 5480标准啃了一个礼拜不是很懂：客户给了一个外花键的参数DIN 5480-W18X1X16X10c，我按照标准把参数算了一下，详见附件。问题：其中分度圆是16，内花键齿顶圆也是16，是不是说在分度圆上即16mm直径上齿槽宽等于齿厚，等于齿距/2即p/2=3.1415926/2=1.57，但是下面算出来的公称齿槽宽和齿厚等于2.09。这个就不是很理解了，完全懵逼。变为系数是0.45，是不是说在16+2*0.45=16.9的圆上的齿槽宽度是2.09，但是实际画出来也不对。
哪位高手帮我讲解一下，看看是我那边算错了，还是理解不对，帮忙解惑，非常感谢！

zhenai198311 · 发表于 2019-1-26 09:26

哪位高手指教下

吴雨阳 · 发表于 2019-1-26 09:42

你模数多少，齿数多少？内外花键多长？

吴雨阳 · 发表于 2019-1-26 09:48

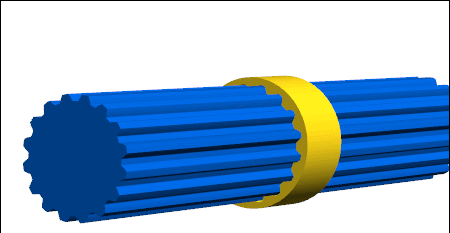

这是我跟你画的直齿的。

吴雨阳 · 发表于 2019-1-26 09:50

Profile shift coefficient [x]       0.4500    -0.4500
Profile shift (x*m) (mm) [x*m]       0.4500    -0.4500
Reference diameter (mm) [d]       16.000    -16.000
Base diameter (mm) [db]       13.856    -13.856
Tip diameter (mm) [da]       17.800    -16.000
Effective tip diameter (mm) [da.e/i] 17.800 / 17.690 -16.000 / -16.110
Tip diameter allowances (mm) [Ada.e/i]    0.000 / -0.110    0.000 / -0.110
Root diameter (mm) [df]       15.800    -18.000

吴雨阳 · 发表于 2019-1-26 09:51

Profile shift coefficient [x]       0.4500    -0.4500
Profile shift (x*m) (mm) [x*m]       0.4500    -0.4500
Reference diameter (mm) [d]       16.000    -16.000
Base diameter (mm) [db]       13.856    -13.856
Tip diameter (mm) [da]       17.800    -16.000
Effective tip diameter (mm) [da.e/i] 17.800 / 17.690 -16.000 / -16.110
Tip diameter allowances (mm) [Ada.e/i]    0.000 / -0.110    0.000 / -0.110
Root diameter (mm) [df]       15.800    -18.000

zhenai198311 · 发表于 2019-1-26 10:27

吴雨阳发表于 2019-1-26 09:51
Profile shift coefficient [x] 0.4500 -0.4500
Profile shift (x*m) (mm) [x*m] 0.4500 -0 ...

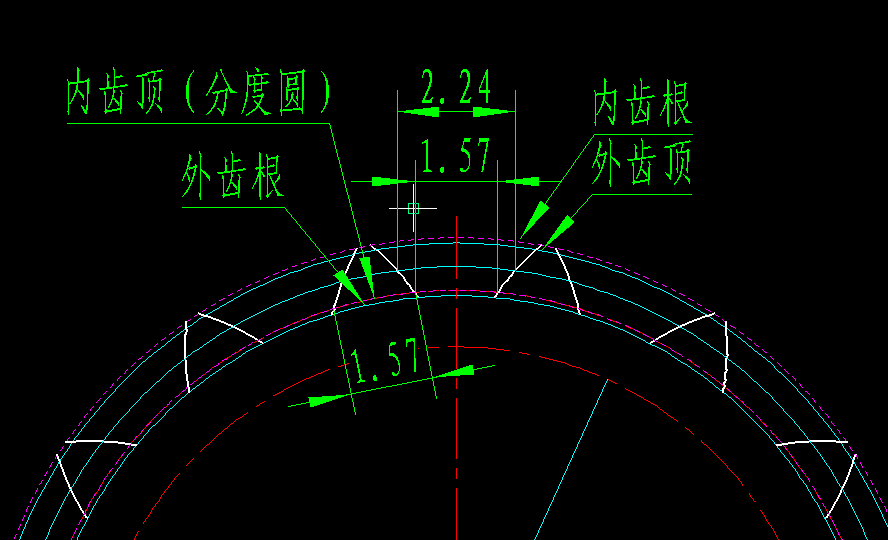

非常感谢，学习了。基本参数我也算出来了，和您这个是一致的，单我纯粹是硬算出来的，具体原理一窍不通。还请指教下渐开线的曲线怎么画出来齿厚和齿槽宽是在哪个圆上（分度圆还是分度圆+齿高变位量）。附件是我画的齿廓，分度圆和内齿顶重合了（16）），在这个节圆上齿槽和齿厚是相等的，都是P/2=1.57，但是我算出来的公称齿槽宽和齿厚都是2.09，这个在图上我怎么都画不出来，请大神指教

吴雨阳 · 发表于 2019-1-26 10:41

Theoretical tip clearance (mm) [c]       0.100       0.100
Effective tip clearance (mm) [c.e/i]    0.203 /    0.117    0.224 /    0.126
Normal-tooth thickness at tip circle (mm) [san]       1.008       1.051
(mm) [san.e/i]    1.057 /    0.919    1.103 /    0.995
Normal space width at root circle (mm) [efn]       0.926       0.855
(mm) [efn.e/i]    0.924 /    0.922    0.851 /    0.842
Pitch on reference circle (mm) [pt]       3.142
Base pitch (mm) [pbt]       2.721
Transverse pitch on contact-path (mm) [pet]       2.721

吴雨阳 · 发表于 2019-1-26 10:43

上面我的所给的参数都市基于拉齿加工方式计算的，
如果是基于其它加工方式，上面我所给的一些参数
需要更改

吴雨阳 · 发表于 2019-1-26 10:45

Accuracy grade          10          9
Tooth thickness deviation       DIN 5480 h       DIN 5480 H

Number of teeth spanned [k]       4.0000    -4.0000
Base tangent length (no backlash) (mm) [Wk]    10.7172    -10.7172
Diameter of contact point (mm) [dMWk.m]    17.5095    -17.5227
Theoretical diameter of ball/pin (mm) [dm]       2.2395       1.8544
Eff. Diameter of ball/pin (mm) [DMeff]       2.5000       2.0000

Theor. dimension over two balls (mm) [MRe/Mri-ball]    21.1686    -13.6053
Diametral measurement over rolls without clearance (mm)
[MRe/Mri-pin]    21.1686    -13.6053
