铜蜗杆和塑料齿轮啮合参数计算问题（三针值的选择）

605478875

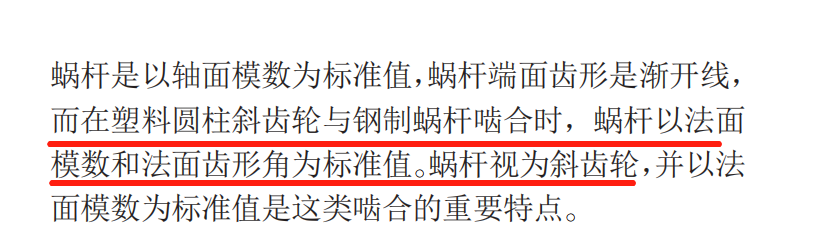

作为一个新人还是一个女生。来公司没有人带 问题都丢给我。。就想问问大神们：铜蜗杆和塑料pom齿轮啮合。（直齿轮，但是蜗杆有个倾斜的摆放角度，那这样要把直齿轮看成斜齿轮吗）蜗杆的参数是用轴向还是法向的 有没有公式，特别是法向齿厚怎么计算的。齿轮又要用法向还是轴向。还有三针值的选择 计算。。

JINLIANG

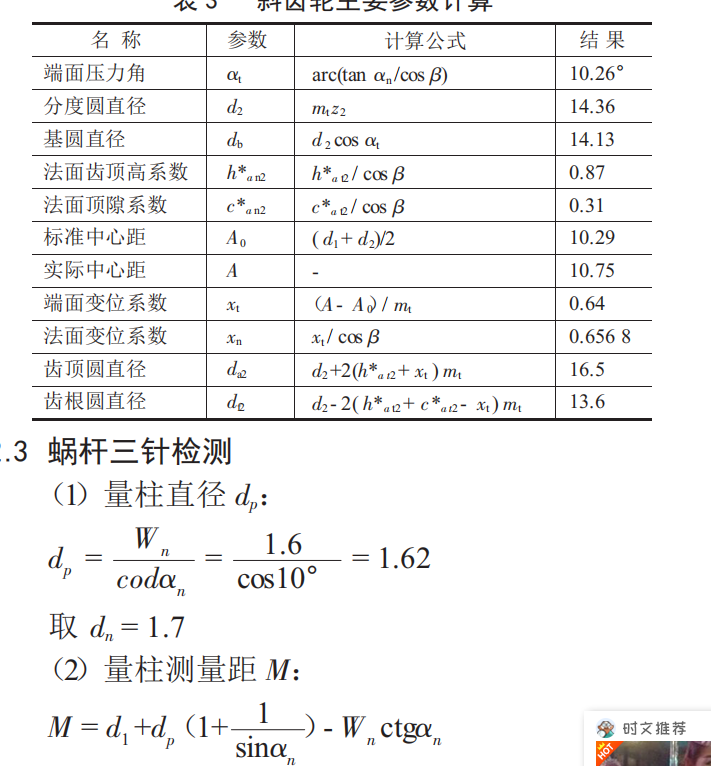

全用法向参数M=8.56（dp=1.7)

605478875

JINLIANG 发表于 2019-1-23 13:06
全用法向参数M=8.56（dp=1.7)

我是想知道 他的法向齿厚怎么算的 公式是什么

JINLIANG

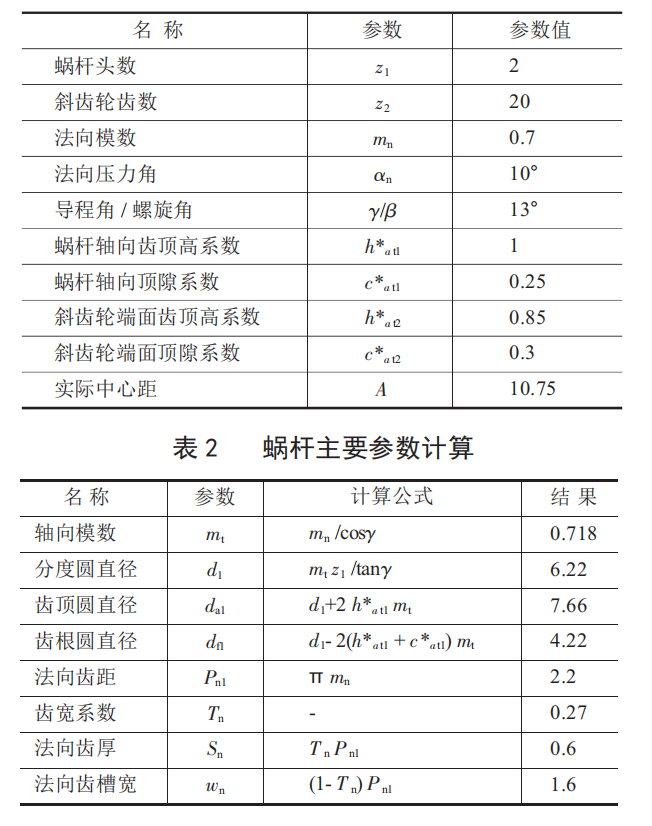

法向齿厚=PI()*Mn*Tn=3.14159*0.7*0.27=0.59376.齿厚系数Tn上图上有,一般根据等强度设计及经验确定

605478875

JINLIANG 发表于 2019-1-26 15:38
法向齿厚=PI()*Mn*Tn=3.14159*0.7*0.27=0.59376.齿厚系数Tn上图上有,一般根据等强度设计及经验确定

我这是网上找的。。自己的产品不知道TN  想从法向齿厚入手。结果我按他的算。不可以。
