AUTOCAD花键轮廓图绘制

wqujs · 发表于 2019-1-4 16:46

您需要登录才可以下载或查看，没有账号？注册

x

各位前辈，请问AUTOCAD怎么画一个花键轮廓图，困扰多日，非常感谢谢谢。
参数压力角37.5°，齿数27，基准圆21.4312，大径 22.22，小径20.14，OPD 23.8655，pin 1.524

sdjn_xxl · 发表于 2019-1-5 08:59

确定你的参数没有问题？

freefreemen · 发表于 2019-1-5 21:19

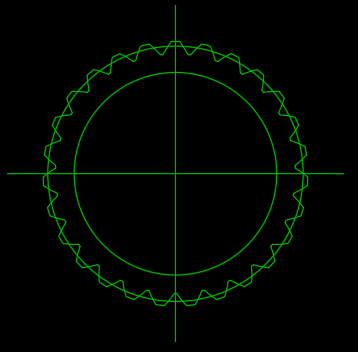

g.rar (116.18 KB, 下载次数: 16)

wqujs · 发表于 2019-1-7 11:26

sdjn_xxl 发表于 2019-1-5 08:59
确定你的参数没有问题？

没有问题的，是图纸上直接复制过来的

wqujs · 发表于 2019-1-7 11:32

freefreemen 发表于 2019-1-5 21:19

大哥，能否教下怎么画的啊。我看CAD图的轮廓线应该是别的软件生成的。

wqujs · 发表于 2019-1-7 11:45

sdjn_xxl 发表于 2019-1-5 08:59
确定你的参数没有问题？

没有问题，图纸上直接抄下来的。

wqujs · 发表于 2019-1-7 11:55

freefreemen 发表于 2019-1-5 21:19

另外还有一个。

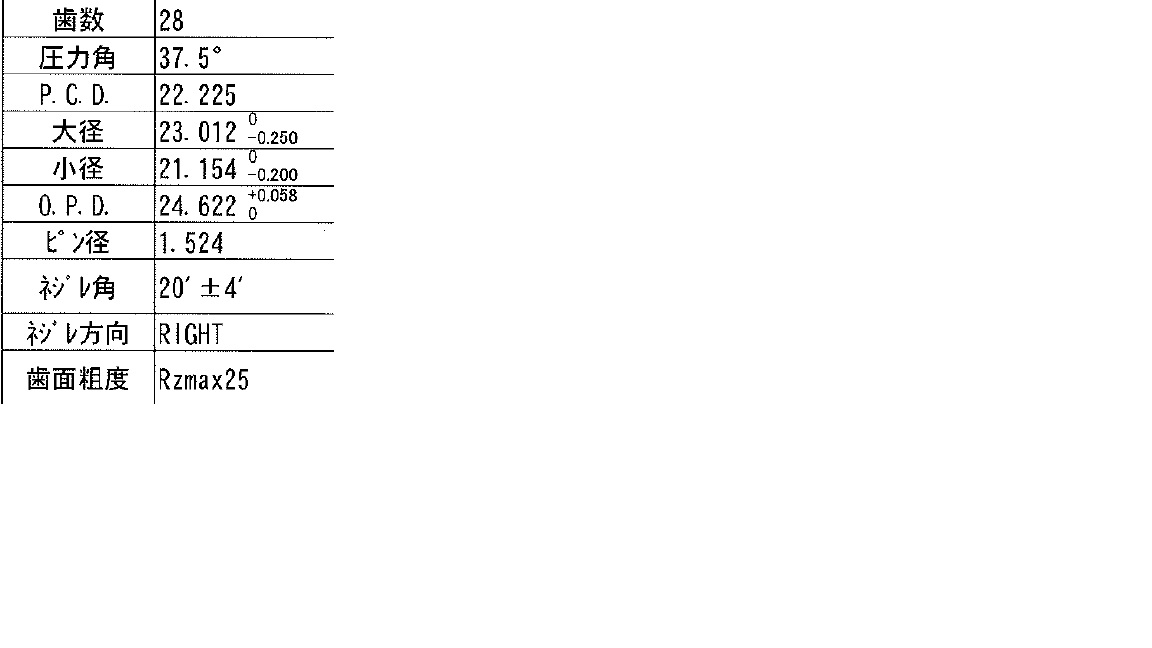

参数压力角37.5°，齿数28，基准圆22.225，大径 23.012，小径21.154，OPD 24.622，pin 1.524。
这个是日本图纸，他们的标准和国标不一样，请问日本的标注有什么规范不。

吴雨阳 · 发表于 2019-1-7 13:39

37.5/45度压力角是冷轧加工出的花键，30度的是滚出来的。
主要加工方式，不同的加工方式对应相应的压力角

sdjn_xxl · 发表于 2019-1-8 08:24

看错了把基准圆看成基圆了。

wqujs · 发表于 2019-1-8 11:11

sdjn_xxl 发表于 2019-1-8 08:24
看错了把基准圆看成基圆了。

老师，知道怎么绘制出轮廓吗？
