求助花键的插齿工装

jarnet01 · 发表于 2011-1-23 22:00

您需要登录才可以下载或查看，没有账号？注册

x

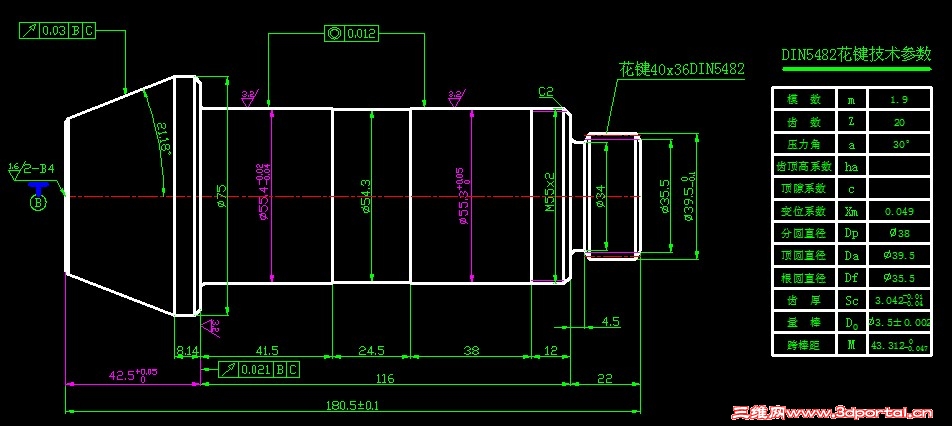

如图DIN花键，Y54插齿行吗？工装怎么设计？

wjl999 · 发表于 2011-1-24 07:30

Y54完全可以，可是得改造工件主轴
一种是双弹簧套；另一种是双顶尖，自由选择

hesheya · 发表于 2011-1-24 12:08

可以的，我们有这样类似长的产品在做的

jarnet01 · 发表于 2011-1-24 18:28

本帖最后由 jarnet01 于 2011-1-25 18:05 编辑

回复 wjl999 的帖子

不大明白没见过，能不能贴张图

春风 · 发表于 2011-1-26 12:58

可以加工，一般就是有工装也要校正工件。DIN花键，国产花键插齿刀加工的齿根园较小，可能
图纸退刀槽深度不够。

hucl45 · 发表于 2011-1-26 20:11

按各国花键标准做专用花键插齿刀加工。
