第一对等距螺伞装机实测基本通过11000rpm声音测试

[复制链接]
发表于 2011-1-23 00:21 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
本帖最后由 woodee 于 2011-1-23 02:07 编辑

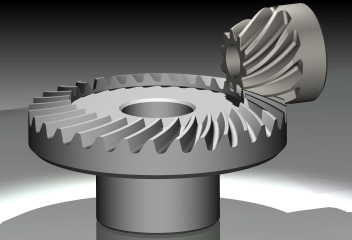

根据3D模型:


登录/注册后可看大图

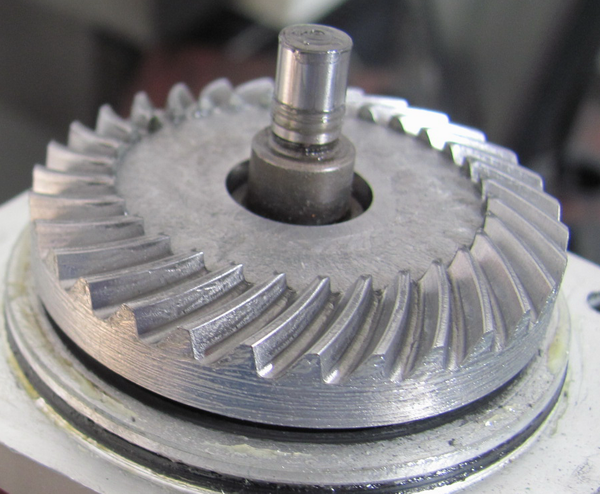

along2004386CNC加工出大、小轮:

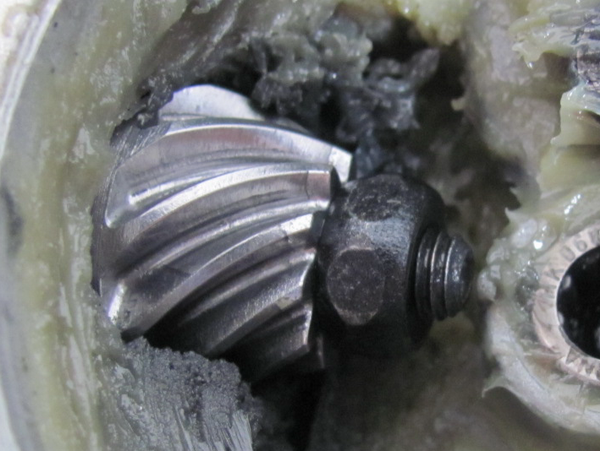

装机运转。注意,小轮转速为11000rpm:

评分

1

查看全部评分

发表于 2011-1-23 07:57 | 显示全部楼层
版主很牛!!!!
发表于 2011-1-23 08:00 | 显示全部楼层
不错啊!祝贺woodee先生,取得这一突破:)
 楼主| 发表于 2011-1-23 14:45 | 显示全部楼层
回复 gwl75216 的帖子

不是很牛,是很用功。
 楼主| 发表于 2011-1-23 14:47 | 显示全部楼层
回复 王君山 的帖子

谢夸奖!
说实在的,看到传过来的录像,俺也放心了。
发表于 2011-1-23 15:50 | 显示全部楼层
把自己的心血投入到实践中才是最可贺的,祝贺,祝贺。
 楼主| 发表于 2011-1-23 15:55 | 显示全部楼层
hyfjy 发表于 2011-1-23 15:50
把自己的心血投入到实践中才是最可贺的,祝贺,祝贺。

谢谢老费鼓励!
 楼主| 发表于 2011-1-24 22:47 | 显示全部楼层

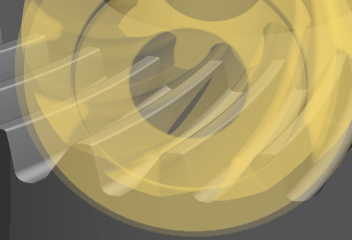

仔细观察啮合痕迹,出现在大轮小端齿顶部分:

经分析,是壳体位置偏差引起的,小轮向左偏了0.1mm左右:

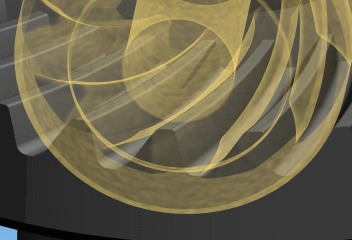

适当调节安装位置,会使接触区位置得到改善:
Yps-.1 Xs 0.05 Zs-0.15.gif

评分

1

查看全部评分

发表于 2011-1-24 23:19 | 显示全部楼层
天道酬勤,版主厚积薄发了!
发表于 2011-1-25 09:55 | 显示全部楼层
中和本然,天道酬勤,3D动漫做的不错哦!能否借光发一个锥齿的外挂学习学习或教小弟一招半式?不胜感谢!邮箱jiangxinchunxiao@163.com
