模数2，齿数45，螺旋角20，齿顶圆94.5的尼龙蜗轮

海思无涯 · 发表于 2011-1-22 16:05

您需要登录才可以下载或查看，没有账号？注册

x

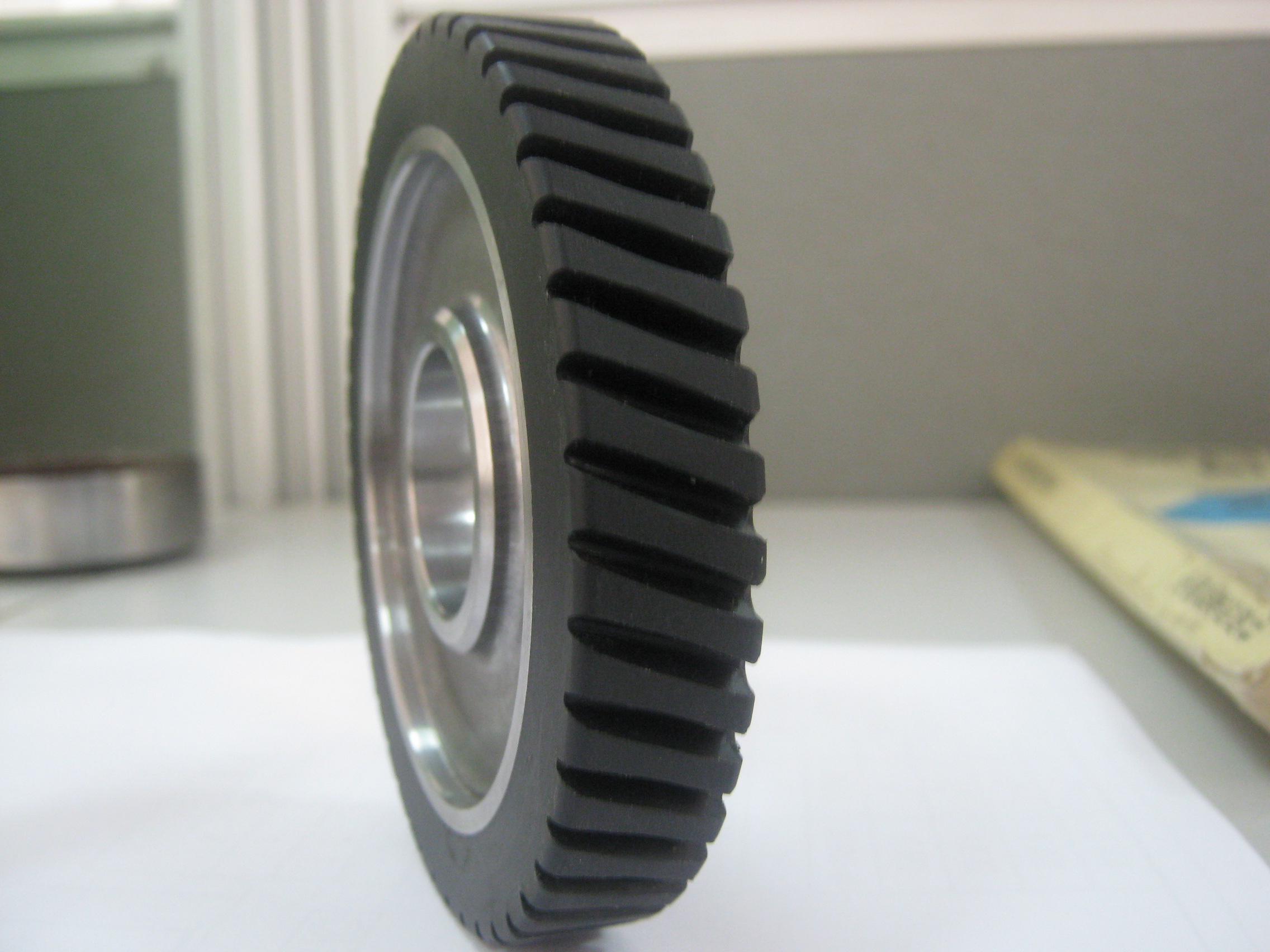

我现在做一个这样的尼龙蜗轮，如图所示
请高手指教，如何才能在CATIA中准确绘制；
轮齿两端厚与中间薄，是加工的原因吗
采用什么方法加工的呢

jianfei · 发表于 2011-1-22 21:33

已阅！！！！

dongjingzhiji · 发表于 2011-1-24 21:10

本帖最后由 dongjingzhiji 于 2011-1-25 08:40 编辑

好像是EPS电动助力转向系统的蜗轮。

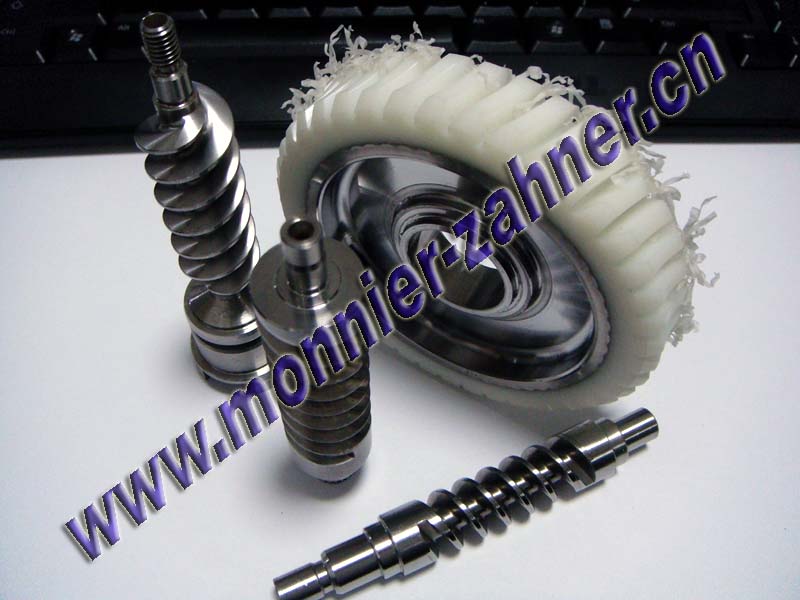

我手边的这个41牙顶径97 内孔24.9 之所以有毛边，
是为了说明问题（15000转滚齿的时候故意没装去毛刺刀）。
DSC02716 拷贝.jpg

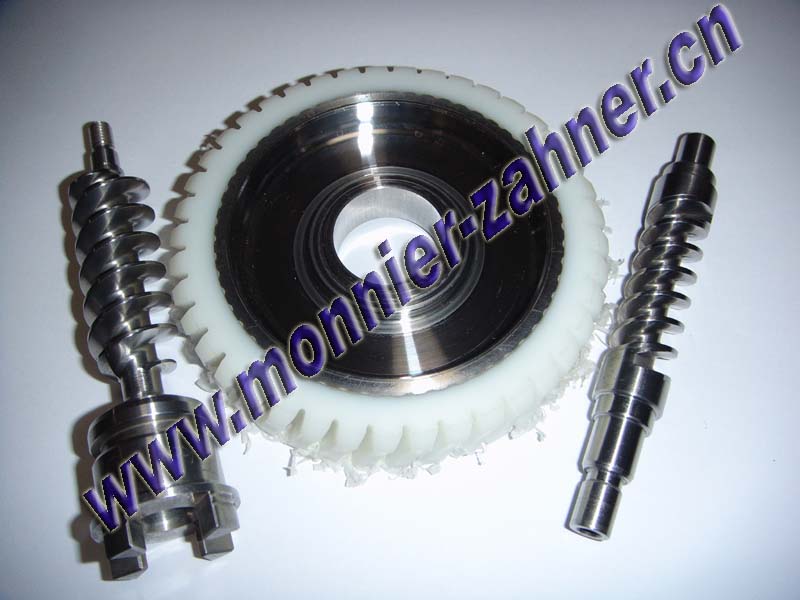

旁边的蜗杆，有一个就是螺旋角20度的，压力角14.5度。

关于这几个蜗杆：
DIN 6 蜗杆直接铣出来？
http://www.gearbbs.net/forum.php?mod=viewthread&tid=6712&fromuid=8766

海思无涯 · 发表于 2011-1-28 16:37

回复 dongjingzhiji 的帖子

感谢您的回答，如果可能的话，希望能跟您交流一下。我的QQ：304227022

JINLIANG · 发表于 2011-1-29 18:41

15000rpm，哪生产的滚齿机？
