请教牛爷（牛爷还请您再看一下啊）

249804313 · 发表于 2011-1-22 15:29

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 249804313 于 2011-1-24 19:59 编辑

（牛爷新年快乐）
看到网上有一套行星减速器整体外径为80mm，我感觉里面是2个模数或者2.25个模数的行星传动
输出的扭矩能到800N.M 自己配了一天的齿数比  但是计算的强度总是不够
就算内齿圈是40 分度圆到已经到了80mm    扭矩根本到不了那么大
很纳闷  别人怎么能做到的呢？  还请牛爷不吝赐教

我自己配的齿数是10-10-30 模数是2.25 ；  计算好像强度不够

            还有一对10-12-34  模数为2 后来一计算内齿圈的壁厚太薄了

         最后一对是11-10-33  模数为2 计算强度好像不够

niuershiye · 发表于 2011-1-23 18:10

T = 9550 P/n , 扭矩与转速构成功率 !

249804313 · 发表于 2011-1-24 07:53

忘了输入条件了电机的功率为1.5KW 最后输出转速为70r/min左右
就拿最后一组配齿来说  我的计算是否正确呢？还请牛爷支招
还有如果中心轮和行星轮的齿数一样  三者之间的变位i系数如何选取？

249804313 · 发表于 2011-1-24 20:00

本帖最后由 249804313 于 2011-1-24 20:01 编辑

最后一组的齿数配对应该是中心轮11 行星轮11 内齿轮33
计算（手工计算辛苦啊）后感觉还是这对齿轮靠谱点请教变位系数？

hyfjy · 发表于 2011-1-24 20:55

本帖最后由 hyfjy 于 2011-1-24 21:01 编辑

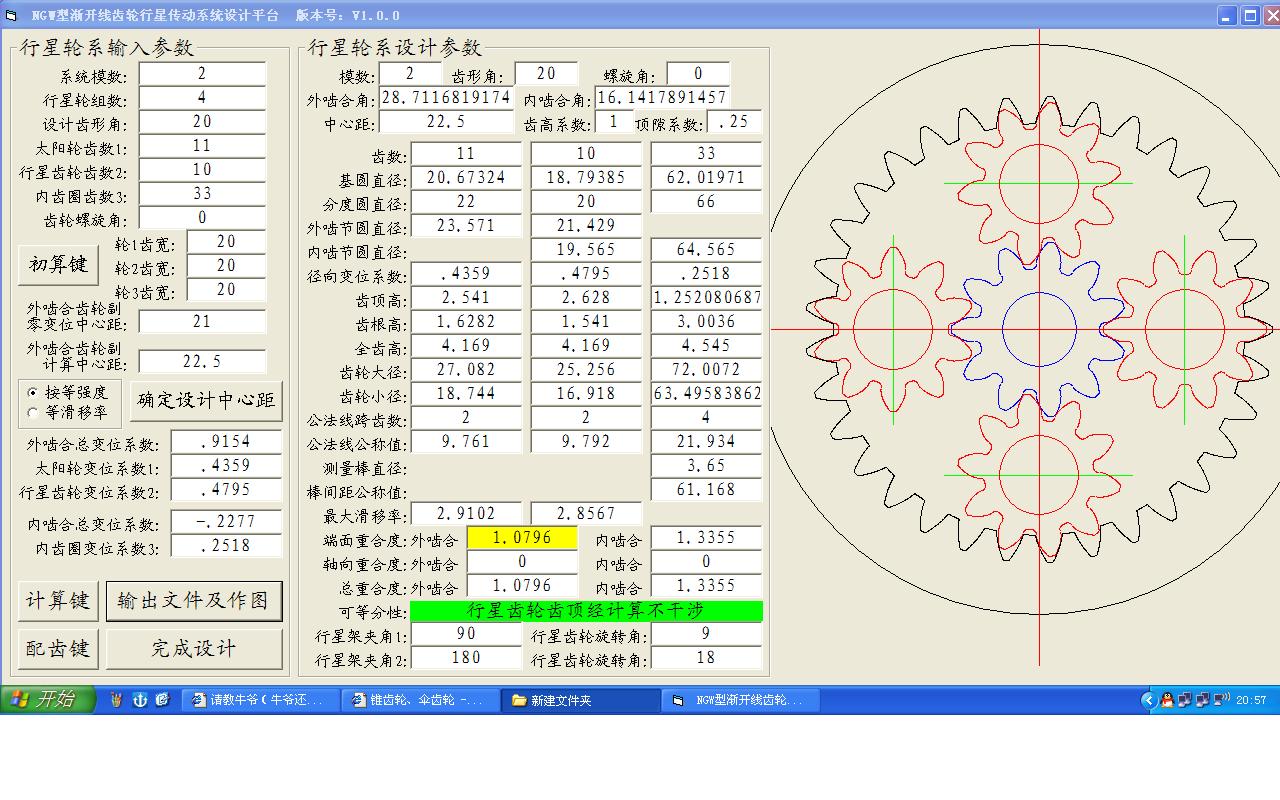

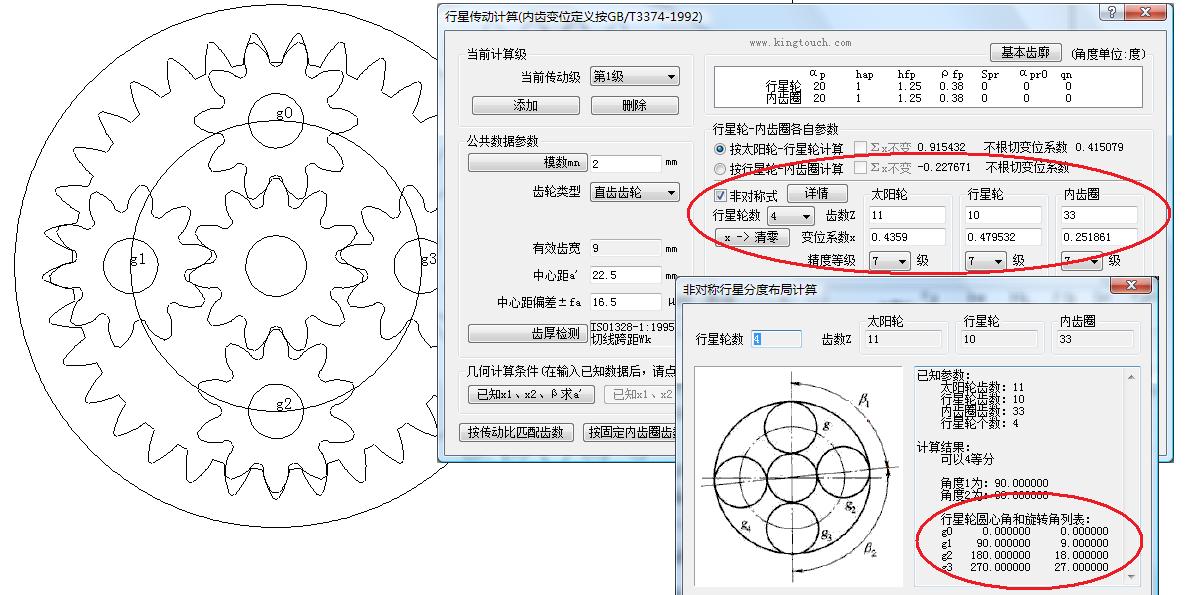

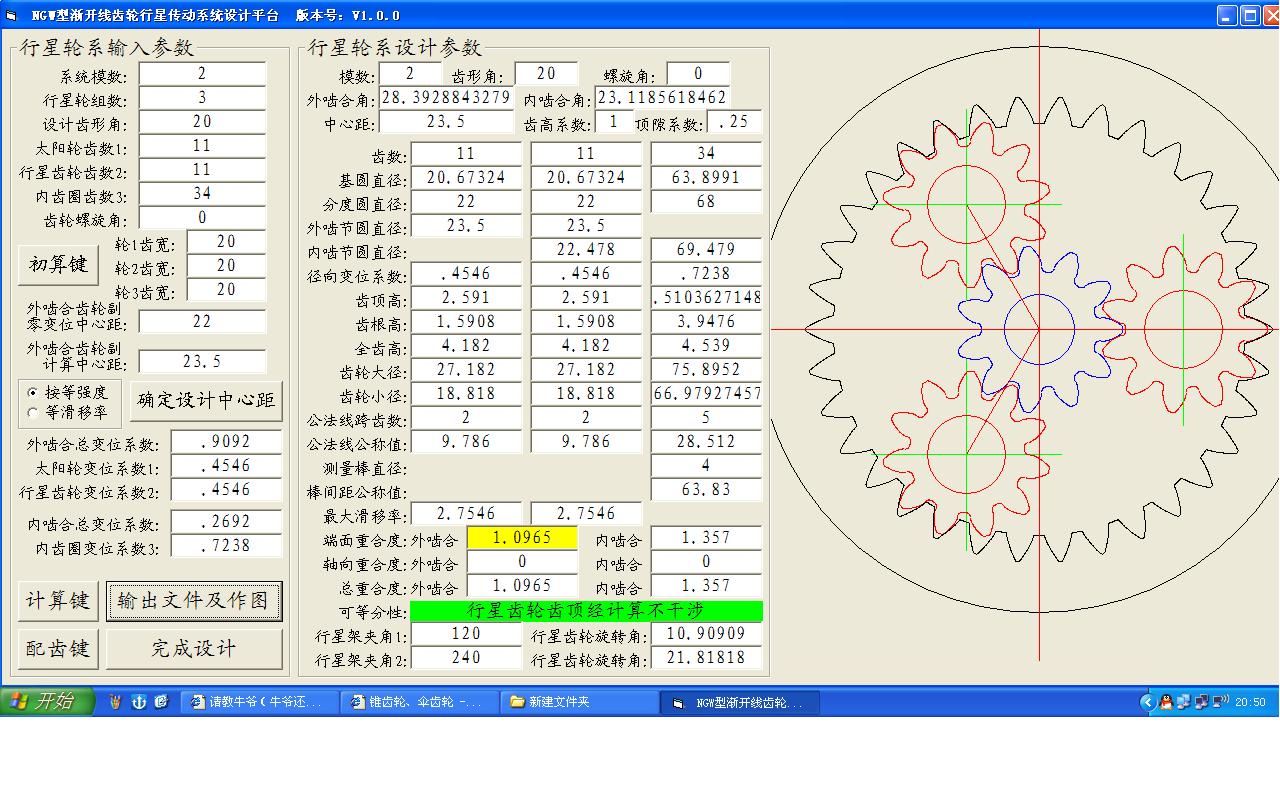

三组行星轮是不等分分配的，四组倒可以等分分配，行星轮牺牲一个齿，取10，可以更好地调整两个小轮的变位系数。

今天网太差，图都传不上来了。

行星轮系分度配合计算.rar (463 Bytes, 下载次数: 29)

四个行星轮.rar (322.75 KB, 下载次数: 23)

渐开线齿轮行星传动计算表.rar (969 Bytes, 下载次数: 29)

249804313 · 发表于 2011-1-24 21:02

呵呵在费老会这个贴之前几分钟我还在请教费老锥齿轮的问题呢
谢谢费老的对我们这些新手的指导

rever · 发表于 2011-1-25 11:45

hyfjy 发表于 2011-1-24 20:55

登录/注册后可看大图

三组行星轮是不等分分配的，四组倒可以等分分配，行星轮牺牲一个齿，取10，可以更好地调整两个小轮的变位系 ...

老人家用的软件能不能传一个给我啊，或者告诉我怎么购买也可以。
深圳赵生：zhaoxuhe@dsmotor.com

niuershiye · 发表于 2011-1-25 13:44

本帖最后由 niuershiye 于 2011-1-25 13:56 编辑

hyfjy 发表于 2011-1-24 20:55

登录/注册后可看大图

三组行星轮是不等分分配的，四组倒可以等分分配，行星轮牺牲一个齿，取10，可以更好地调整两个小轮的变位系 ...

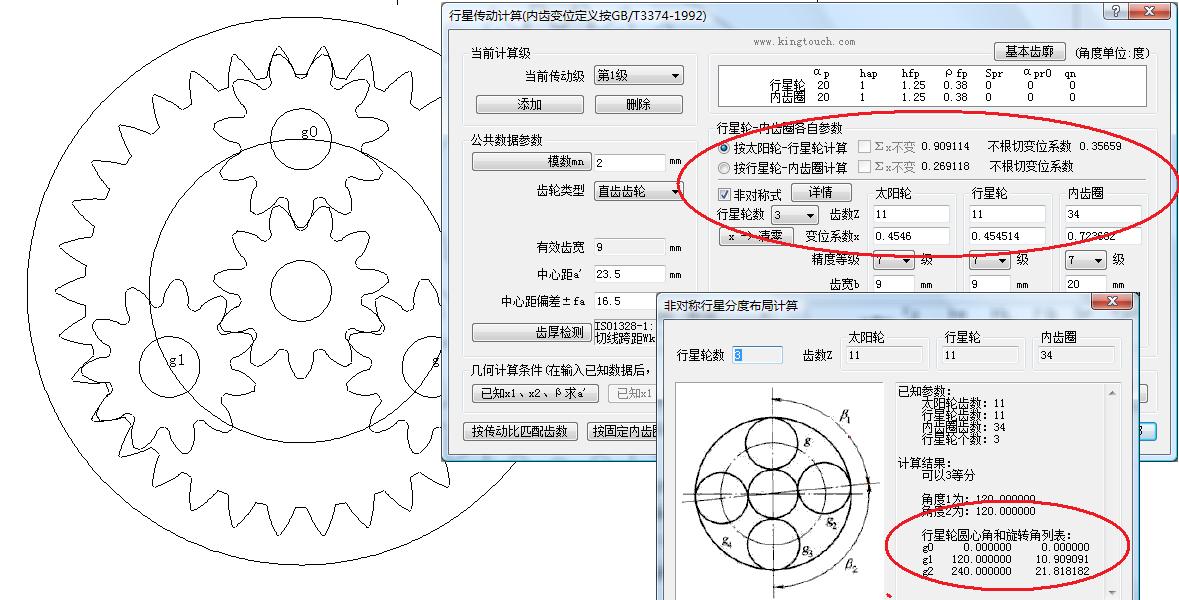

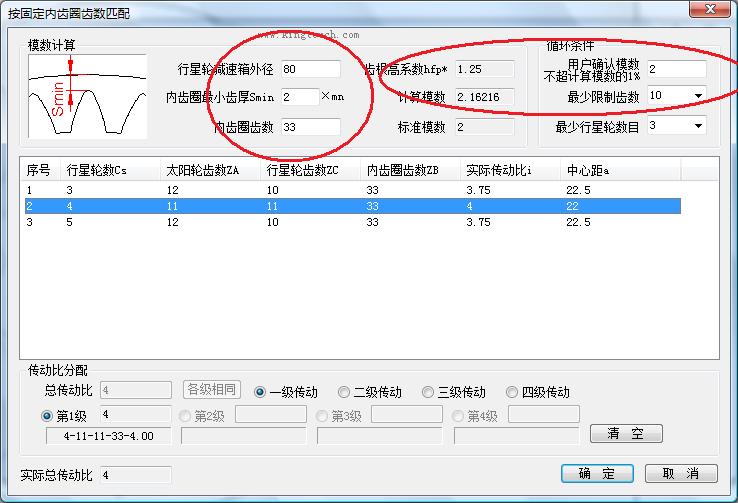

费老师计算的完全正确 . 假如强度不好,可以考虑用5个(或4个)行星 ,4个为非均布 . 用5 个行星注意变位选择才可以避免齿顶干涉.

=====================
按照外径 80 , 确实壁厚太小了 !

249804313 · 发表于 2011-1-27 16:49

比较费老和牛爷的计算我自己又算了一下比较合适的应该是11-10-33的配齿
今天计算强度又发现 10-9-30的配齿接触强度更高一些不知道我计算的对吗？
还请牛爷和费老回复。

hyfjy · 发表于 2011-1-27 18:39

回复 249804313 的帖子

齿数过少时，当增加变位系数时，重合度的减少也应引起充分的注意才是，外啮合的重合度不宜低于1.05，内啮合当行星轮少一个齿时，一般重合度会超过1.2。所以在设计行星轮系时，应衡量各方面的情况，做到尽可能优化设计，以取得良好的产品效能。
