齿轮图上din3967 25d意义

huqm · 发表于 2011-1-21 10:37

您需要登录才可以下载或查看，没有账号？注册

x

齿轮图上din3967 25d意义

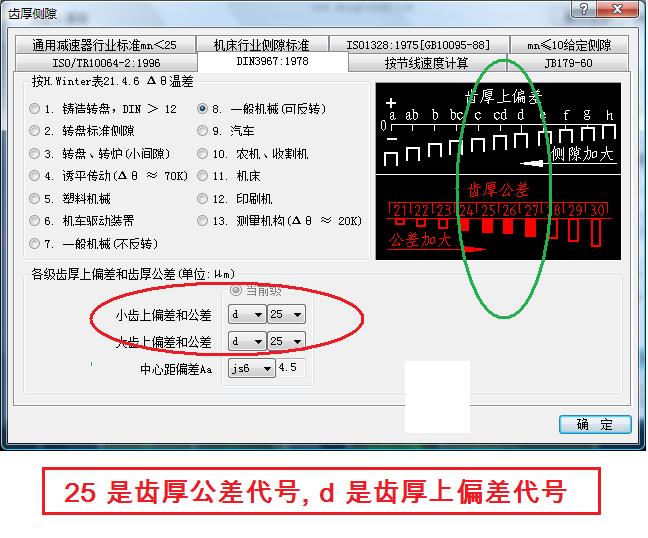

niuershiye · 发表于 2011-1-21 11:32

本帖最后由 niuershiye 于 2011-1-21 11:36 编辑

huqm 发表于 2011-1-21 10:37

登录/注册后可看大图

齿轮图上din3967 25d意义

wuweiviva · 发表于 2011-1-21 13:04

本帖最后由 wuweiviva 于 2011-1-21 13:05 编辑

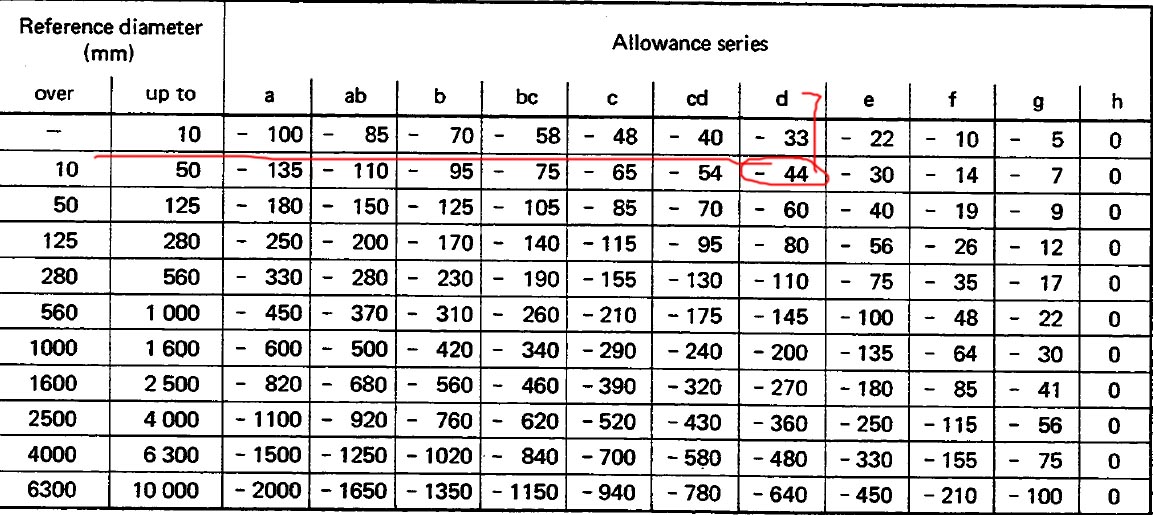

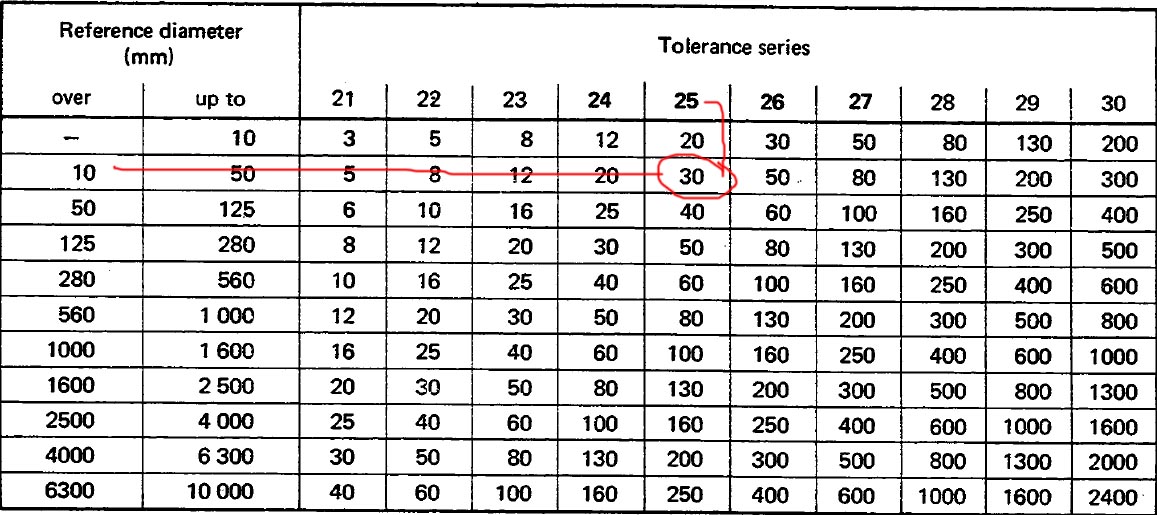

din3967 为德国齿厚公差标准，d为齿厚上偏差，比如你齿轮分度圆直径为45 齿厚公差带为 d 25
那么齿厚的上偏差就为-0.044 齿厚下偏差就为-0.044+（-0.03）=0.074

huqm · 发表于 2011-1-22 18:04

非常感谢上述两位的解惑！致谢！

sdlgwyq · 发表于 2011-1-25 16:43

学习了，谢谢

down7071 · 发表于 2011-3-3 22:31

2楼楼主的那个软件是什么软件，可否分享啊？

per-shaving · 发表于 2011-3-5 02:07

学习了，谢谢

hesheya · 发表于 2011-3-13 21:25

学习可以的，分享估计困难哦，呵呵

clchenlicl · 发表于 2022-9-5 15:35

学习了，谢谢

蜡笔大新 · 发表于 2023-3-22 13:33

感谢2、3楼的解答
