无侧隙传动中心距的计算

chen_yh · 发表于 2007-4-28 20:08

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

工作中有时会利用两个现成的齿轮(可能还是变位的)来进行传动，计算非标准的中心距较为麻烦。这里提供两个计算程序，可以方便地解决此问题。两个程序均为本人自编原创。

admin · 发表于 2007-5-7 13:20

非常好的计算软件，推荐。

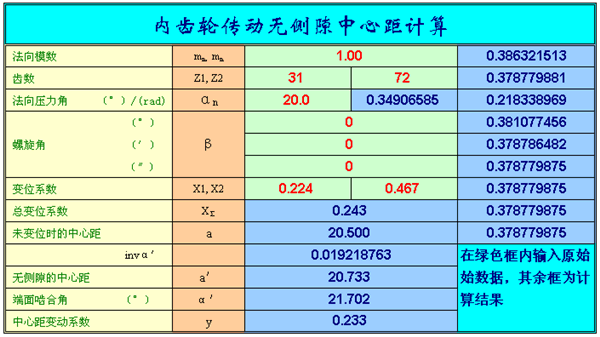

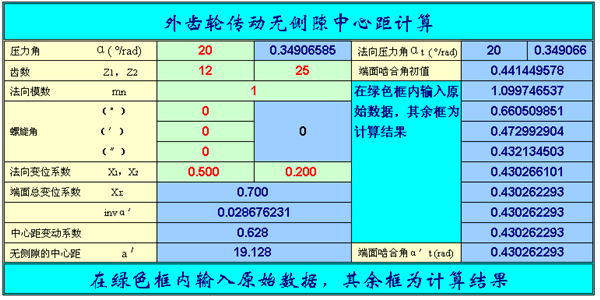

界面：

chen_yh · 发表于 2007-5-12 16:01

本人发表的几个程序粗看不很起眼，其实如果能够融会贯通，在分析样品时可以起到相当的作用。比如：用变位测绘程序可以估算一对样品齿轮的变位系数，接下来就可以确定无侧隙中心距，然后再检测样品齿轮箱的实际中心距，然后再......，然后再......，多搞几次，也许你的水平就大为提高了。

admin · 发表于 2007-5-13 05:49

原帖由 chen_yh 于 2007-5-12 16:01 发表

 登录/注册后可看大图

本人发表的几个程序粗看不很起眼，其实如果能够融会贯通，在分析样品时可以起到相当的作用。比如：用变位测绘程序可以估算一对样品齿轮的变位系数，接下来就可以确定无侧隙中心距，然后再检测样品齿轮箱的实际中 ...

该会员发的所有资料在他的个人空间里可以看到：

http://www.gearbbs.cn/space.php?uid=34

可能很多人还不知道吧，在本站注册的每个会员，本站都给他提供了属于自己的个人空间，点击会员名（用户名）就可以进去。

niuershiye · 发表于 2007-5-13 18:04

还可以！
1〉代号不规范：变位系数是小写 “x "; 端面系数是加 “t"
2> 术语不协调，例如 αt ---软件中“法向压力角“
3〉限制小数位数不够合理，例如 x 的输入最后都是3位，对于计算中心距是不够的。
3〉新代号标准2003 ，a'==aw ............

hoper0811 · 发表于 2007-5-15 15:48

感謝您提供這麼棒的計算啦，很有用呢！

plmm123 · 发表于 2008-5-28 08:34

,謝謝提供這麼好的軟體,但有點問題: 如果與geartrax2007計算的結果比較後,好像此軟體略微有點大..

monkeys · 发表于 2008-5-29 17:46

顶楼主！齿轮是们很深奥的知识，感谢版大给了我们一个交流的平台！

jysbzt · 发表于 2008-5-29 21:25

收藏再看 .

liuqin2303 · 发表于 2009-8-26 11:01

变位系数为负时，计算的中心距不是太准！
