如何加工D型圆孔工件？

103432391 · 发表于 2011-1-8 18:28

您需要登录才可以下载或查看，没有账号？注册

x

D型（单扁）内孔加工流程

1.
工件总厚16，钻Ф9。2孔，使用卧式拉床一次拉削成型

2.
因拉削中受力不平衡，D型孔与工件两端面不能垂直。

在车床上用工装涨紧内孔，以内孔为基面，加工两端面，成品后工件上测量平台打表，端面跳动0.2。

想知道问题出在什么地方

hucl45 · 发表于 2011-1-8 18:55

一次拉削成型改成二次拉削，先拉圆孔，再拉D型部分。以圆孔定位，用车床涨胎，各部成品后，再拉D型部分。

103432391 · 发表于 2011-1-9 10:03

我加工的工件D型圆孔的尺寸是ф12，扁位是10.35。必须是一次拉销完成，无法分二次拉销！如何好？

103432391 · 发表于 2011-1-10 11:09

请各位高手指点一下啊！！！

103432391 · 发表于 2011-1-10 15:23

D型（单扁）内孔加工流程

1.
工件总厚16，钻Ф9。2孔，使用卧式拉床一次拉削成型

2.
因拉削中受力不平衡，D型孔与工件两端面不能垂直。

在车床上用工装涨紧内孔，以内孔为基面，加工两端面，成品后工件上测量平台打表，端面跳动0.2。

想知道问题出在什么地方 file:///D:/Program%20Files/Tencent/QQ/Users/103432391/Image/H21DZS%U0_1%3V@1$RAOPL2.jpg

wingkkkk · 发表于 2011-1-10 15:49

观望学习中~~~~:)

zcjpg497 · 发表于 2011-1-10 18:05

传图，这样不是太清楚。

103432391 · 发表于 2011-1-10 18:29

传图，这样不是太清楚?如何才能算清楚？

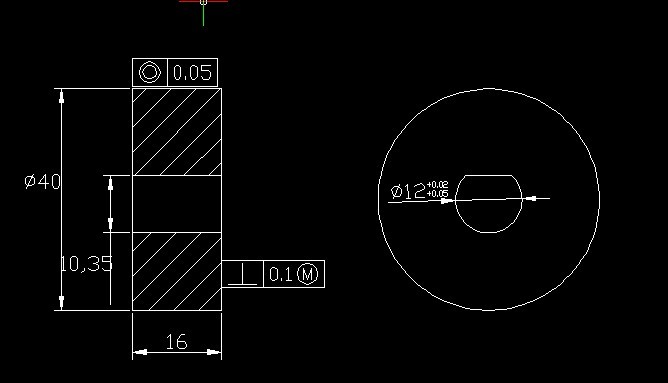

103432391 · 发表于 2011-1-12 17:05

103432391 · 发表于 2011-1-12 17:07

请问各位大侠，这样可以吗？小弟半路出家，求指教~~~万分感激！！！！
